9. Цифровое
представление звукового сигнала.
Для
передачи звукового сопровождения в
телевидении применяются цифровые
сигналы стандарта AES/EBU. В соответствии
с этим стандартом при аналого-цифровом
преобразовании звука используется
импульсно-кодовая модуляция с линейной
шкалой квантования, причем на один
отсчет для собственно звуковых данных
отводится до 24 бит (рис. 16). Форма
представления кодовых слов -
последовательная. К каждому слову
звуковых данных добавляются биты
корректности отсчета V, состояния
канала C, данных пользователя U. Эта
группа из 27 бит, дополненная битом
четного паритета P и синхрословом из 4
бит, образует субкадр из 32 бит.

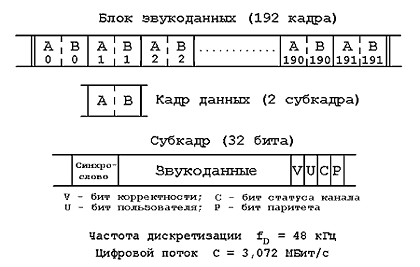

Рис.16 Цифровое представление звукового
сигнала AES/EBU.
Стандарт поддерживает
два звуковых сигнала (например, 2 моно
или 1 стерео канал), из отсчетов которых
формируется кадр. 192 последовательных
кадра объединяются в блок данных.
Объединение в блок значимо лишь
постольку, поскольку в пределах блока с
помощью битов C передается информация,
например, о характере сигнала (моно или
стерео), о внесенных предискажениях. В
пределах блока группируется и
информация пользователя. Стандарт AES/EBU
допускает ряд частот дискретизации, из
которых наиболее удобной для
телевидения является частота 48 кГц, при
которой длительность блока составляет
4 мс. При этом устанавливается простое
соотношение между частотой
дискретизации звука и частотой
видеокадров, что упрощает
синхронизацию и передачу цифровых
сигналов видео и звука по одной линии
связи. Скорость передачи звуковых
данных при частоте 48 кГц составляет 3,072
Мбит/с.
