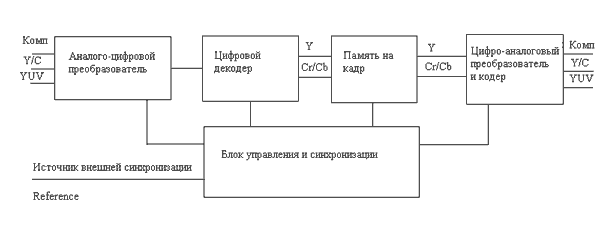

Рис. 17 Блок-схема кадрового
синхронизатора.
К
сожалению, видеосигнал, выдаваемый
аналоговыми видеоисточниками,
особенно формата VHS и Video-8 не является
стабильным. Длительность строки может
изменяться на несколько микросекунд,
тогда как для качественной и
стабильной видеокартинки требуется
высокая стабильность временной базы.
Специальные сигнал генераторы могут
выдавать временной интервал с
точностью до 2 nS. Теперь представим, что
в качестве второго видеоисточника в
описанном выше кадровом
синхронизаторе мы будем использовать
этот стабильный генератор временной
базы. При этом видеоинформация будет
выводиться "привязанной" к
стабильной временной базе независимо
от "флуктуаций" входного
видеосигнала. Такие устройства
называются корректорами временных
искажений (time base corrector).
Иногда
в целях упрощения временной
корректировке подвергается только
строчная информация, т. е.
восстановление сигнала происходит по
сигналу предыдущей строки. При
оцифровке нестабильного видеосигнала
и "привязке" его к стабильной
временной базе существует масса "подводных
камней", например, если оцифровывать
видеосигнал стабильной частотой
дискретизации, то в разных строках
будет разное число пикселей и встает
вопрос что делать с "лишней" и где
взять "недостающую" информацию.
Разные фирмы решают этот вопрос по-разному,
используя различные "фирменные"
алгоритмы обработки сигналов. В
простейшем случае "лишняя"
информация просто отбрасывается с
последующей фильтрацией нелинейных
искажений. Этот фильтр может быть
довольно сложным. Например, модно
использовать адаптивный рекурсивный
цифровой фильтр для устранения шумов
из "зашумленной" видеокартинки.
Еще
одна функция time-base корректора - это
транскодирование и цветокоррекция
видеоинформации. Используюя на входе
аналоговый или цифровой
мультистандартный декодер, а на выходе
аналогичный кодер, можно
преобразовывать сигналы из одной
системы кодирования цвета в другую (например,
PAL в SECAM или NTSC и наоборот). Также при
наличии в time-base корректоре кадрового
синхронизатора возможны некоторые
спецэффекты, например, стоп-кадр ("заморозка"
картинки), стробоскоп, мозаика,
смазывание и т. д.
