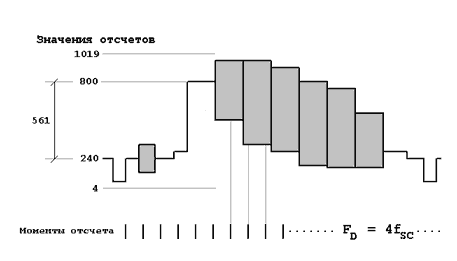

Рис.15 Кодирование композитного
видеосигнала (4fsc).
Для сохранения
непрерывного цифрового потока
отсчетов, следующих с постоянной
частотой 4fsc, в системе PAL длительность
цифровой строки принята не равной
длительности аналоговой строки. Все
строки поля (за исключением двух)
содержат по 1135 отсчетов, а две - по 1137.Длина
кодового слова - 10 бит (в первоначальном
варианте - 8). Необходимость цифрового
кодирования фронта и среза
синхроимпульсов композитного
аналогового сигнала приводит к тому,
что для диапазона от номинальной
величины черного до номинального
белого выделяется примерно на 30% меньше
уровней квантования, чем для сигнала в
компонентной форме. Скорость передачи
данных для цифрового сигнала в системе
NTSC составляет 143 Мбит/с, а в системе PAL -
177 Мбит/с. Несколько слов надо сказать о
цифровом представлении звукового
сигнала, так как многие цифровые
устройства обработки видеосигналов
имеют и звуковую часть, необходимую для
синхронной обработки звука и
изображения. Особенно это относится к
нелинейным видеомонтажным платам и
системам.
