DFS-700AP заменяет
ранее выпущенные аналоговые модели
видеомикшеров DFS-500P и серии
BVS-3000, которые
получили широкое распространение.
- Высокое качество
изображения (4:2:2:4, 13,5 МГц, 8 бит,
переключаемый формат кадра 4:3/16:9)
- Выбираемый формат
входных видеосигналов (SDI/YUV/RGB/PAL или Y/С)
- 8 первичных входов в
стандартом исполнении (4 цифровых и 4
аналоговых компонентных)
- 4 композитных входа с
кадровой синхронизацией (опция)
- Два блока ввода
титров и один DSK (с выделенных
аналоговым компонентным входом)
- 1 канал DME + 1 блок
цветовой рирпроекции в стандартной
комплектации
- Второй канал DME +
второй блок цветовой рирпроекции –
опция
- Кадровое ЗУ и
цветовая коррекция на базе YUV
Брошюра
на русском языке
Описание
В стандартном исполнении DFS-700AP – 8-канальный
микшер с тремя блоками рирпроекции и
разнообразными цифровыми спецэффектами.
Он допускает одновременную подачу
цифровых и аналоговых входных сигналов.
Этот видеомикшер рекомендуется для ТЖК,
небольших ПТС, для вывода изображений на
большие дисплеи (на стадионах, в
торговых залах и т.п.), систем линейного
монтажа на базе PVE-500 или BVE-2000 с
использованием ВМ любого формата (DVCAM,
Betacam SX, Betacam SP, S-VHS, Hi8). По своему уровню в
линейке продукции Sony DFS-700P стоит выше
DFS-300P и -500Р, но ниже комбинации DVS-2000C/DME-3000.
Однако ожидается, что в ряде случаев
DFS-700P может вытеснить базовые системы
DVS-2000C/DME-3000.
Некоторые из возможных применений DFS-700P:
- Традиционные системы
линейного монтажа для вещательного и
профессионального применения
- Небольшие ПТС
- Аудиовизуальное
производство для дисплеев с экранами
большого размера на стадионах и в
концертных залах
- Аудиовизуальное
производство для видеопроекционных
систем в ночных клубах, на дискотеках
и в торговых залах
- Системы охраны и
безопасности
- Монтажные ТЖК-системы
для видеожурналистики, в том числе
спутниковой, упаковываемые в
транспортные кейсы.
- Драматические кружки
и информационные отделы в
университетах и колледжах
- Небольшие студии и
театры
- Более дешевая
альтернатива, чем существующая DME-продукция
для некоторых вещательных применений
Спецификации
4:2:2:4 (видео и рирпроекция), 8-битная
обработка сигналов
- Поддержка форматов
4:3 и 16:9
- 4 цифровых
компонентных входа SDI
- 4 аналоговых
компонентных входа
- Автоматическая
синхронизация входных сигналов
- 2 цифровых
компонентных выхода SDI
- 2 аналоговых
компонентных выхода
- 2 аналоговых
композитных выхода PAL
- 2 аналоговых выхода
Y/C (S-Video)
- 3 аналоговых выхода
сигнала черного с вспышкой
- 2 блока ввода титров
- 1 блок цветовой
рирпроекции с функцией Auto Chromakey
- 1 блок DSK, 8-битная
линейная рирпроекция
- 1 аналоговый вход Y
для DSK KEY IN
- 1 канал цифровых
спецэффектов DME, включая подсветку,
шлейф, границы
- Более 500 заранее
запрограммированных эффектов
переходов, включая нелинейные
эффекты и окрашивание
- Память режимов
настройки (Snap Shot) и эффектов,
запрограммированных пользователем
- 1 цветовой
корректор YUV
- 1 кадровое ЗУ
- 1 генератор
цветного заднего плана с эффектами
размытого цвета и текстуры
- Поддержка функции
опережающего считывания при
использовании соответствующих ВМ
- Плавный вывод в
черное
- Выходы Program
(Программа), Preview (Предварительный
просмотр) и Clean (Чистая рирпроекция)
для прямых передач
- Выход световой
индикации (Tally) для прямых передач
(релейные контакты)
Дополнительные платы
При установке дополнительных плат
возможности DFS-700P значительно
расширяются.
Плата цифровых и
аналоговых входов BKDF-701
Эта плата добавляет к стандартным
входам 4 компонентных цифровых входа
SDI и 4 аналоговых компонентных входа. С
установленной платой BKDF-701
видеомикшер DFS-700P имеет в общей
сложности 8 входов SDI и 8 аналоговых
компонентных входов. Из этих 16 входов
можно одновременно назначить для
панели управления любую комбинацию 8
входов. Назначение входов
осуществляется в меню настройки (Setup
Menu).
Примечания
1. Можно устанавливать
только одну плату BKDF-701.
2. Не допускается установка BKDF-701
одновременно с BKDF-702P.
Плата аналоговых
композитных входов (PAL) BKDF-7602P
Эта плата добавляет к стандартным
входам (4 входа SDI и 4 аналоговых
компонентных входа) еще 4 аналоговых
композитных входа (PAL или Y/C). С
установленной платой BKDF-702Р
видеомикшер DFS-700P имеет в общей
сложности 12 входов. Можно
одновременно назначить для панели
управления любую комбинацию 8 входов.
Назначение входов осуществляется в
меню настройки (Setup Menu).
Примечания
1. Можно устанавливать
только одну плату BKDF-702Р.
2. Не допускается установка BKDF-702P
одновременно с BKDF-701.
Плата второго канала DME
и второго канала цветовой рирпроекции
BKDF-711
Эта плата добавляет второй канал
цветовых спецэффектов (DME), идентичный
каналу в стандартном варианте. Также
добавляется второй канал цветовой
рирпроекции (Chromakey). При установленной
плате BKDF-711 добавляется более 150
переходов.
Примечание
Можно устанавливать только одну плату
BKDF-711.
Плата отображения
трехмерных видеоэффектов BKDF-712
Эта плата добавляет к стандартным
эффектам настоящие трехмерные
видеоэффекты и поддерживает такие
новые и оригинальные эффекты, как
Подсветка (Lightning), Оригами (Origami) и др.
При установленной плате BKDF-712
добавляется более 100 переходов
Аксессуары

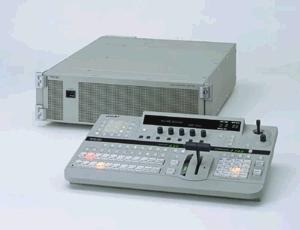

В базовый комплект поставки
видеомикшера входят: панель управления,
блок процессора, руководство по
эксплуатации и кабель панели управления
(10 м).
DFS-700P поставляется с 10-м кабелем, однако в
ряде случаев может потребоваться
разместить панель управления на
расстоянии более 10 м от процессора DFS.
Для удовлетворения этих требований
выпускается 30-метровый кабель SWC-2530D.
|
