Как работает оптический стабилизатор




Сотрясение камеры это один из существенных факторов, влияющих на качество видео материала.

До появления систем оптической стабилизации в объективах Canon, существовал единственный спосод обойти это ограничение - использование штатива. Это правильный подход при сьемках в любых условиях, но использование штатива в ряде случаев не дает оперативности и мобильности.

Для того, чтобы обойти это ограничение Canon разработал уникальную, в своем роде, систему оптической стабилизации изображения.

Сразу надо сказать что система стабилизации именно оптическая и хотя и использует гироскопы, но крошечные и только в качестве сенсоров для детекции перемещения объектива, поэтому нет никаких килограммовых крутящихся металлических блинов и носимого танкового аккумулятора и электродвигателя для их вращения. Также хотелось бы отметить, что вопреки распространенному мнению это устройство не потребляет большое количество энергии батареек камеры. Хотя если заставлять его работать часами потребление энергии будет заметно.

Как работает стабилизатор изображения (IS).



Стабилизатор изображения сдвигает группу линз объектива в параллельной к пленке плоскости. Когда объектив перемещается из за сотрясения, световые лучи от объекта (его изображение) сдвигаются относительно оптической оси, вызывая появление смазанного изображения.

Сдвигая группу линз стабилизации в плоскости перпендикулярной плоскости пленки в необходимых пределах для компенсации перемещения объектива можно добиться эффекта, когда лучи достигающие плоскости пленки фактически остаются неподвижными. На картинке показано как механически происходит исправление хода лучей с случае, когда объектив "клюет".


Центр изображения при этом сдвигается вниз по плоскости пленки. Когда группа линз стабилизации сдвигается в вертикальном направлении, лучи, формирующие изображение преломляются и центр изображения возвращается в центр кадра. Так как паразитические движения происходят и в горизонтальном и в вертикальном направлениях, группа линз блока стабилизации может сдвигается и в вертикальном и в горизонтальном направлениях в плоскости перпендикулярной оптической оси объектива и параллельной плоскости пленки.

Перемещения камеры улавливаются двумя гироскопическими сенсорами. Сенсоры определяют направление (угол) и скорость перемещения (дрожания) камеры с объективом, обычно возникающей при съемке с рук. Для предохранения гиросенсоров от ошибок, связанных с реакцией на перемещение зеркала камеры или срабатыванием затвора, сенсоры заключены в специальные защитные блоки

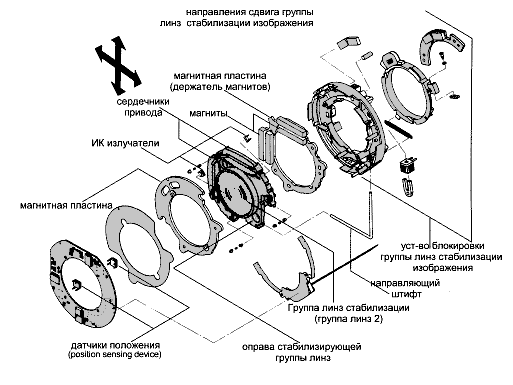

Группа линз блока стабилизации имеет прямой привод от сердечников (соленоид). Устройство мало, легко, потребляет более чем умеренное кол-во энергии, отличается малым временем отклика - быстрой реакцией на команды. Устройство позволяет эффективно компенсировать вибрации с частотой от 0.5 до 20гц. Позиция блока стабилизации определяется с помощью инфракрасный светодиодов -излучателей (IREDs -Infrared Emitting Diodes) на оправе блока и устройства определения положения (PSD-Position sensing Device), расположенных на плате электроники блока. Таким образом изначально устройство стабилизации имеет обратную связь для точного позиционирования. Устройство стабилизации имеет также блокиратор, который устанавливает группу линз стабилизации в центральную нейтральную позицию, в случае, когда устройство стабилизации изображения выключено.




Пошагово устройство стабилизации изображения работает следующим образом
  1. При нажатии кнопки спуска наполовину группа линз стабилизации разблокируется и активизируются гироскопические сенсоры для детекции перемещения камеры.
  2. Гиросенсоры определяют угол и скорость перемещения камеры и посылают информацию об этом в микрокомпьютер.
  3. Микрокомпьютер преобразует эти сигналы в команды управления устройством стабилизации и передает их в устройство стабилизации.
  4. В соответствии с полученными командами устройство стабилизации смещает группу линз стабилизации перпендикулярно оптической оси.
  5. При этом сдвиге датчики положения группы линз стабилизации обрабатывают информацию о смещении и передают эту информацию в микрокомпьютер.
  6. Микрокомпьютер сравнивает сигналы управления переданные в шаге 3 с сигналами устройства детекции положения группы линз стабилизации и осуществляет таким образом контроль с помощью этой обратной связи. Это улучшает точность в управлении группой линз стабилизации изображения.

            Микрокомпьютер представляет из себя специализированный высокопроизводительный 16 битный процессор, впервые установленный в объективах EF Canon (AF объективы). Он может контролировать Устройство стабилизации изображения, механизм USM (автофокус) и автоматическую магнитную диафрагму (EMD ) одновременно.

Отличную работу оптического стабилизатора можно наблюдать при работе с камерой фирмы Canon DM-XL1  На ряду с оптическими методами стабилизации изображения существует и цифровой метод. О нем мы расскажем в следующей главе.
