ФОРМАТ: Mini
DV.
СИСТЕМА ЦВЕТНОСТИ: PAL.
ОПТИКА: сменный объектив, f= 5,5-88 мм,
1:1,6-1:2,6, с байонетным разъемом. Мин.
расстояние фокусирования 1 см.
Трансфокатор (х16) с регулируемой
скоростью. Оптический стабилизатор
изображения (SuperRange). Встроенный
отключаемый фильтр (1,5 ND). Диаметр
фильтра 72 мм. Возможность использования
сменных EF-объективов (с опционным
переходником).
ЭЛЕКТРОННАЯ ЧАСТЬ: 3x CCD 1/3 дюйма (3 CCD
Pixel Shift, 320000 пикселей, 300000 эфф.). Мин.
освещенность 2,5 люкса ("медленный
затвор", выдержка 1/6 с). Фокусировка
автоматическая (TTL-AF), ручная (в т.ч. без
отключения AF). Скорость затвора 1/50-1/16000 с,
"медленный затвор": 1/6, 1/12, 1/25 с.
Настройка баланса белого
автоматическая, ручная, предустановки
(5500 К, 3200 К). Видоискатель цветной 0,70
дюйма (1,78 см, 180000 пикселей), с диоптрийной
регулировкой и индикацией пересвета
("зебра").
ЛЕНТОПРОТЯЖНЫЙ МЕХАНИЗМ: количество
видеоголовок 2. Две скорости записи/воспроизведения
(SP/LP). Максимальное время записи SP: 60 мин.,
LP: 90 мин. Покадровый просмотр записи,
замедленный и ускоренный просмотр в
прямом и обратном направлениях.
ЗВУК: Hi-Fi стерео. Внешний стереомикрофон
в комплекте. Цифровая запись звука (PCM): 48
кГц /2 канала/16 бит, 32 кГц/12 бит/4 канала
или 32 кГц/ 2 канала/12 бит (2 для монтажа
после записи) с настройкой баланса и
уровня записи каждого канала. Отдельный
выход сигнала каждого канала. Терминал
для подключения стереонаушников с
регулировкой уровня. Вход внешнего
микрофона.
РЕЖИМЫ И ФУНКЦИИ: режимы записи:
обычный (50 полей/с), полнокадровый (25
кадров/с), фоторежим (в т.ч. со вспышкой,
частота синхронизации 1/60-1/1000 с). 5
программ автоэкспозиции: "легкая
запись", авто, режим приоритета
затвора, режим приоритета диафрагмы,
прожектор и ручная настройка.
Регулировка яркости (AE-Shift, 13 уровней -2 -
+2). Регулировка усиления (-3, Авто, 0, +6,+12dB).
Специальные эффекты при записи: Close Up,
негатив, мозаика, черно-белое
изображение, сепия, соляризация, 16:9. Fader в
черное. Начало/окончание записи:
вытеснение вертикальными,
горизонтальными или совмещенными
шторками. Автопростановка даты/времени.
Простановка адресно-временного кода (RC
Time code). Поиск при записи. Поиск по нулю
счетчика/ по дате. Индикация всех
режимов и функций, шкалы и скорости
трансфокации, экспозиции, усиления,
уровня звуковых каналов, счетчика ленты,
календаря-часов, временного кода,
отсутствия кассеты и защиты кассеты от
записи. Внешняя индикация записи.
РАЗЪЕМЫ: DV-вход/выход (IEEE1394
совместимый). S-Video. Аудио- и видеовыход RCA.
2 аудиовхода RCA. LANC. Разъем для установки
вспышки.
ПИТАНИЕ: Li-Ion аккумулятор (BP-924, 1850 мАч).
Индикация разряда. Энергопотребление 9,5
Вт.
ПРОЧЕЕ: пульт ИК ДУ.
РАЗМЕРЫ И ВЕС: 223x214x415 мм, 1700 г (2860 г с
полным оснащением).
Модель для "начинающих
профессионалов" с соответствующим
уровнем цены.
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ: система
управления максимально удобна. Для
съемки из разных положений дублированы
управление спуском, трансфокацией и
переключением режимов. Ручная
фокусировка и управление скоростью
трансфокации кольцами на объективе
отвечает "профессиональным"
потребностям. Органы управления
функционально разделены на группы,
наиболее доступны часто используемые
кнопки. Индикация на ЖК-панелях и в
видоискателе обеспечивает полный
контроль всех режимов съемки.
ИЗОБРАЖЕНИЕ: максимум четкости и
чистоты изображения, доступные для Mini DV
камер. Автобаланс белого традиционно
дает более "теплое" изображение, но
в пределах нормы (легко исправимо ручной
настройкой). Матрица зеленой компоненты
в ПЗС смещена относительно остальных,
что позволяет получить четкость,
сравнимую с тройными ПЗС с 470000 пиксел.
Более крупные элементы матриц ПЗС
обеспечивают и повышение
чувствительности (на 4дБ!). Оптика
комплекта имеет отличное качество,
предусмотрена и возможность замены на
другие объективы XL (со специальным
адаптером на EF серию).
Усовершенствованный оптический
стабилизатор (лучший из всех
протестированных) гасит колебания до
очень низкой частоты (0,3Гц, например от
дыхания!). Ручные настройки яркости,
усиления, баланса белого и
использование режимов приоритета
затвора или апертуры обеспечивают
максимально возможное качество
изображения в широчайшем диапазоне
условий съемки. В режиме "фото" при
недостаточной освещенности можно
использовать опционную вспышку (Speedlite
380EX с адаптером). Качество фотокадров
очень хорошее - один из лучших
результатов среди цифровых камер.
ЗВУК: для получения CD- качества
используется двухканальная запись, а
для последующего монтажа или записи с
подключением дополнительного источника
звука - четырехканальная.
Профессиональный уровень звукового
тракта обеспечивается раздельной
ручной настройкой, а последующее
редактирование - отдельными выходами
для каждого канала. Внешний
стереомикрофон полностью развязан от
шумов работающих механизмов.
ФУНКЦИОНАЛЬНОСТЬ: спецэффекты и
переходы между сценами вместе с
широкими возможностями монтажа
позволяют придать записи "профессиональный"
вид. Видоискатель имеет высокую
четкость и контрастность, необходимую
для ручных настроек, его большой размер
допускает визирование на некотором
расстоянии (как по ЖК-экрану).
Сравнительно небольшой вес и удачная
компоновка снижают физические нагрузки
на оператора при длительной съемке, но
баланс несколько смещен вперед (возможное
решение - установка опционного
зарядника/держателя CH900 с двумя
батареями BP-941, вес которых улучшит
баланс, а время съемки возрастет до 4
часов).
Время реальной съемки - около 60 мин.
Рекомендуем приобрести аккумулятор
повышенной емкости (например, BP-927, до 90
мин. съемки).
РЕЗЮМЕ: модель, по ряду параметров
соответствующая профессиональным
требованиям, с отличными
характеристиками изображения и звука,
необходимым комплексом ручных и
автоматических настроек. Важные плюсы:
возможность смены объективов, мощные
монтажные функции и хорошая эргономика.
Аксессуары
поставляемые в комплекте с камерой.

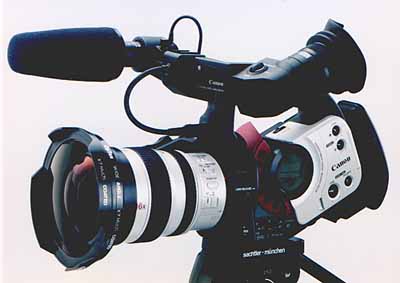

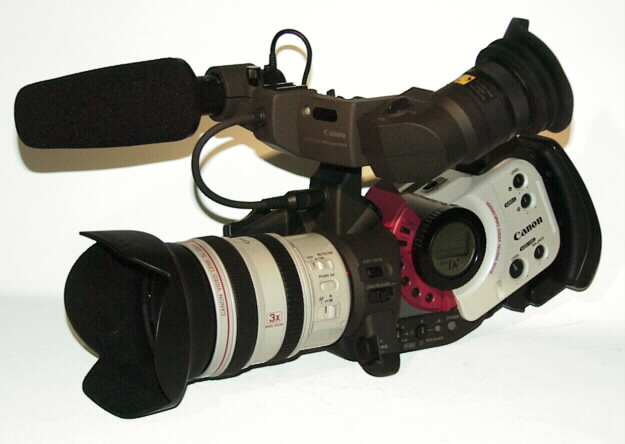

С моделью XL1
можно использовать много различных
аксессуаров, расширяющих
эксплуатационную гибкость этой
необыкновенно эффективной цифровой
видеокамеры.
Следующие аксессуары
поставляются в комплекте с видеокамерой
XL1:
-
16-кратный XL 5.5-88 мм
объектив IS
-
Батарейный блок BP-927
-
Компактный адаптер
напряжения CA-900
-
Адаптер постоянного
тока DC-900
-
Наплечный ремень SS-1000
-
Устройство
дистанционного управления WL-D2000
-
Плечевая накладка SP-100
-
Cтереовидеошнур S-150
-
Стереовидеошнур STV-150
-
DV-кассета DVM-E30
-
Светозащитная бленда
объектива
-
Мягкий футляр для
объектива
-
Cтереомикрофон
Технические
характеристики
Общие
характеристики |
Напряжение
электропитания |
7.2
В постоянного тока |
Потребляемая
мощность |
примерно 9,5
Вт (запись, с автофокусом) |
Рабочая
температура |
0 0С
- 40 0С, при относительной влажности
85% |
Размеры (ширина
х высота х толщина) |
примерно 223
х 214 х 415 мм |
Вес
(только видеокамера) |
примерно
1700г |
Вес (с
полным оснащением) |
примерно 2860г |
Время
непрерывной записи |
примерно
90 мин. С батарейным блоком BP-927 |
Каркас |
корпус из
магниевого сплава |
Секция
видеокамеры
|
Формирователь
изображения |
3 х
1/3 дюйма CCD (3ССD со смещением
пикселов) |
Количество
пикселов (на 1 CCD) |
всего 320 000
пикселовэффективных 300 000 пикселов |
Цветоделение |
призма
и дихроичный фильтр |
Цифровое
квантирование |
8-разрядное A/D |
Структура
сигнала |
цветной
видеосигнал стандарта PAL |
Метод
сканирования |
625 линий, 50
полей / 25 кадров |
Режимы
автоэкспозиции |
6
режимов: «легкая» съемка,
автоматический режим, АЭс
приоритетом выдержки (Tv), ФЭ с
приоритетом диафрагмы (Av), ручной
режим и «Прожектор» |
Режим
съемки |
режим
съемки с полевой разверткой;режим
съемки с кадровой разверткой;фоторежим |
Метод
замера освещения |
по
всему полю с приоритетом центра |
Оценочный
замер |
56-зонный
оценочный замер: в режиме «Прожектор» |
Минимальная
освещенность |
примерно
2 люкса (с объективом XL 5.5-88мм IS) |
Выдержка
затвора (Tv режим) |
1/50 - 1/16000 сек |
Длинные
выдержки |
1/6,
1/12, 1/25 сек. |
Диафрагма (Av
режим) |
f1,6 - f16 (в
зависимости от используемого
объектива) |
Усиление |
-3/0+6/+12dB |
Смещение
уровня АЭ |
+2.0, +1.5, +1.0,
+0.5, 0, 0.25, -0.5, -0.75, -1.0, -1.5, -2.0 |
Баланс
белого |
автоматический,
ручной, 550 К, 3200 К |
Секция
записывающего устройства
|
Общие
характеристики |
|
Формат |
Mini DV |
Метод
записи |
DV
кассета широкого потребления (SD
характеристики)PAL формат (625 линий,
50 полей) |
Скорость
ленты |
примерно 18.83
мм/сек, SP режимпримерно 12.57 мм/сек, LP
режим |
Лента |
1/4
дюйма, Mini DV |
Размеры
кассеты |
66.0 х 48.0 х 12.2
мм |
Время
записи |
примерно
90 мин, с батарейным блоком BP-927 |
Время
перемотки вперед/обратной
перемотки |
примерно 2
мин. 50 сек.с использованием 60 мин.
кассеты |
Аудиосистема |
Частота
дискретизации |
48кГц
/ 16-разрядное звучание32кГц / 12-разрядное
звучаниевоспроизведение стерео1,
стерео 2 или стерео1-2 сведение
фонограмм (с разным соотношением) |
Макс.
чувствительность |
-75 dBm |
Уровень
сигнала |
-67
dBV |
Микрофон |
стереомикрофон
входит в комплект |
Ввод
сигнала |
|
DV-входной
сигнал |
совместим с
протоколом IEEE1394-AV/C |
Ввод
аудиосигнала |
аудио
1 RCA штырьковый разъемаудио 2 RCA
штырьковый разъем |
Вывод
сигнала |
|
DV-выходной
сигнал |
совместим
с протоколом IEEE1394-AV/C |
Выходной
видеосигнал |
уровень
сигнала 1Vp-p 75 Ом |
Выходной
S-Video сигнал |
C:
0,3 Vp-pY: 1,0 Vp-p |
Выходной
аудиосигнал |
RCA - 10 dBV |
Дополнительные
принадлежности к камере:
AUDIO |
RYWJXL1 |
Wind Jammer
for microphone supplied with XL-1 Kit
|
SENMKE300 |

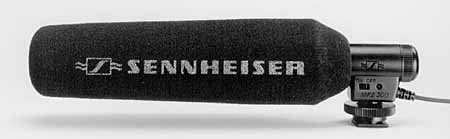

Sennheiser MKE300
Super-cardioid/lobar (shot gun)directional microphone.
Features: -High directivity
Sprung-mounted capsule ensures effective suppression of handling
noise; Integral power supply using LR44 battery; On/Off switch with
battery condition indicator; Flash-mount adaptor;Quality sound with
|
RYSP190MWJ |
Wind Jammer
for Sennheiser MKE300 |
SENEW112P |
Sennheiser Evolution 100
Series. EK100 pocket receiver with
SK100 pocket transmitter - 4 channel UHF system and ME2 mic. |
SENEWXLROUT
|
Sennheiser XLR output cable for
3.5mm stereo jack to XLR3M |
BVSDXA-4C |
DXA-4C Dual XLR Adaptor |
XLMA100 |
XL-1 Microphone
Adaptor/Shoulder support. Allows use
of external microphone.
NB. -This unit also allows use of OpTex Paglok Pro Battery System
OPXLPAGBKT which permits the use of 13.2V 2.5Ah on-board NiCad
batteries see Power Section |
CAMERA
STABILISATION |
STE1MPNP |
Steadicam Mini System:
System package: 4" active matrix colour LCD monitor; Central
post with gimbal; All metal Stage Assembly and battery fitting for
NP-1 batteries; Iso-Elastic suspension arm rated to 6.8 kilos
camera weight; Operator's vest; Docking stand and transit
|
STE1MPAB |
Steadicam Mini System:
System package: As STE1MPNP, but with battery fitting for
Anton/Bauer batteries |
STE1MPPG |
Steadicam Mini System:
System package: As STE1MPNP, but with battery fitting for PAG
batteries |
CAMERA
SUPPORT |
SA0410 |
Sachtler System DV 4
Supplied with: DV 4 Fluid Head; S14 Single Stage Aluminium tripod,
Long; SP 14 Lightweight Spreader |
MN501/351MVBKIT |
Manfrotto Tripod Kit 1
comprising 501 series head, 351MVB
black video pro tripod, 350SPRB mid-level spreader |
MNPROBAG3 |
Padded Bag
for Manfrotto Tripod Kit 1 |
MN501/520PKIT |
Manfrotto Tripod Kit 2
comprising 501 series head, 520BALL
half bowl adaptor, 520MVB black video pro tripod, 165MV
spreader, Probag 1 |
TIFSTESTK |
STEADY STICK PRO
for use with XL-1 and Image Intensifier. Adjustable height settings,
pivoting camera platform. |
XLSTESTK |
STEADY STICK
for use with XL-1 with standard lens only |
OT200SUP |
LENS SUPPORT for
Canon 200mm f1.8 lens when used with XL-1 |
OT200SUPII |
LENS SUPPORT UPGRADE KIT for Canon 200mm f1.8 lens for existing
owners of a Mini Image Intensifier Model 3000 or 3001 |
LENSES |
XL3X |
Canon 3x, 3.4 - 10.2mm
wide angle zoom lens |
CAN200EF18L |
Canon EF 200mm f1.8 35mm SLR Lens, |
CANEF30040LUIS |
Canon EF 300mm f4 Image
Stabilisation 35mm SLR Lens, |
CANEF10040LUIS |
Canon EF 100-400mm f4-5.6L IS USM
35mm SLR Zoom Lens,
NB Canon EF lenses require
an XLADAP EF Optical Lens Adaptor.
Using 35mm SLR lenses on the XL-1 makes them equivalent to 7.2x
their focal length.
|
XLPRO |
OpTex XLPro 14x 5.5-77mm manual
zoom lens |
XLPROMOT |
OpTex XLPro 14x 5.5-77mm zoom
lens with motorised zoom control |
XLPROUG |
OpTex XLPro motorised zoom kit |
LENS
ACCESSORIES |
TIF72CL |
72mm diameter Clear Filter |
TIF62CL |
62mm diameter Clear Filter |
TIF72XL-1KIT |
Tiffen Filter Kit
with pouch to hold 6x 72mm filters and three Tiffen Filters (Polarising,
ND3 & UV17)
|
|
OPWA7X93C |
OpTex multi
coated 0.7x Wide Angle Attachment.
To Increase picture angle by 30% thereby converting the Canon 16x
lens supplied with the XL-1 from 5.5mm to a wide angle 3.85mm with
partial zoom through to 38.5mm. Used with the 3x lens will convert
the focal length from 3.4 to 2.4mm. Requires Clamp Ring OPFA7X89.1.
This attachment will accept 138mm diameter filters, see below for
requuired accessories: TIF4.5/138 Adaptor Ring and TIFRR138MM
Retaining Ring |
OPWA5X45C |
OpTex multi
coated Super Wide Angle Attachment.
To achieve 0.5x magnification i.e. a 50% increase in picture angle
this attachment must be used with OPWA7X93C 0.7x attachment.
Use of this attachment will convert the Canon 16x lens supplied with
the XL-1 from 5.5mm to a super wide angle 2.75mm with partial zoom
through to 27.5mm. Used with the 3x lens will convert the focal
length from 3.4mm to 1.7mm |
OPWA7X5XC |
OpTex
multi-coated Wide Angle Attachment Set
comprising:
OPWA7X93C 0.7x Wide Angle Attachment and OPWA5X45C
Super Wide Angle Attachment. Requires Clamp Ring, OPFA7X89.1. |
OPFA7X89.1 |
Clamp Ring
for Canon 16x 5.5mm lens. To be used with either OPWA7X93C
0.7x attachment or OPWA7X5XC 0.5X Attachment Set |
OPFA7X62 |
Screw-in Adaptor Ring for
XLPRO manual zoom lens |
TIFAR4.5/138 |
4.5" - 138mm Filter
Adaptor Ring for use with OPWA7X93C
0.7x Wide Angle attachment. |
TIFRR138MM |
138mm Filter Retaining Ring
for use with TIFAR4.5/138 4.5" - 138mm Filter Adaptor
Ring |
XLRZ1000 |
Zoom Remote Controller |
FM500 |
The FM-500 Wide
Angle Lens Shade is manufactured from
aviation grade aluminium. The two stage filter holder
compartment.carries 4x4, 4x6, and 4x5.650 (Panavision) size filters.
The back filter stage is rotatable threough 360° . The FM-500 is
designed for use with internal focusing lensaes suc as the 16x and
3x and requires the FM500/72 screw-in adaptor ring. An
optional french flag is available.. |
FM500/72 |
72mm Screw-in Adaptor
Ring |
FM500FF |
Optional French Flag
with attachment bracketry |
AC402-04 |
4x4 Filter Holder |
AC402-06 |
4x6 Filter Holder |
OTDV4X4LMB |
Lightweight Matte Box |
ACS1001
|
3x3 Sunshade |
OTXLMATSUP/AC
|
Support Bracketry for ACS1001
sunshade
|
ACS1001-85
|
85mm Screw-in Ring for ACS1001
|
ACS1001-34
|
3x4 Filterholder option ACS1001
|
ACS1001-33
|
3x3 Spare Filterholder for ACS1001
|
ACS1001-FF
|
Top French Flag mounted on ACS1001
(Must be ordered with Sunshade)
|
OTXLMATSUP/LE
|
Support Bracketry for OTDV4X4LMB
|
XLEXTENDER |
1.6x Range Extender |
XLADAP |
EF Optical Lens Adaptor.
Enables Canon EF 35mm still camera lenses to be used on the XL-1 |
LMB4XLC |
B4 Mount lenses
to XL-1 Lens Mount. To power zoom
control refer to Power Section |
LMNIKXLC |
Nikon AI SLR lenses to XL-1 Lens
Mount |
LMCANFDXLC |
Canon FD SLR lenses to XL-1 Lens
Mount |
LIGHTING |
OTDVL15W |
Digilite 15 Portable Light
Kit. Comprising: 15W light, 2Ah 7.2V (nom)
Ni-Cad battery and charger |
OTDVL15EXT |
1.2m Extension Cable |
OTDVLBAT |
Digilite 15 Battery,
spare |
OTDVLB |
15W bulb,
spare |
0OTDVLC230 |
Digilite 230v Charger, spare |
XLFA100 |
Flash Adaptor
for XL-1. Required for use with Canon
380EX Speed Flash Gun |
XL380EX |
380EX Speed Flash Gun |
NIGHT
VISION |
OTII3000 |
OpTex Mini Image
Intensifier with SuperGen® HP tube for Canon XL-100 |
CAS71 |
Rigidised Case for
either OTII3000 or OTII3001 |
OTII2501 |
Pocket IR Illuminator
with support bracket. Attaches
directly to XL-1 |
POST PRODUCTION |
XLFR100 |
FR-100 Floppy Disette Still IMage
Recorder Kit |
POWER |
OTXLNP1BKT |
OpTex NP1 Pro
Battery System. Includes underslung
NP1 Battery Box, flying lead to power 2/3" ENG lenses,
bracketry and 12 - 7.2V DC converter. Requires XL-1 Microphone
Adaptor/Shoulder Support XLMA100 - See Audio Sections |
PAG9301 |
PAG NPX1 13.2V 1.7Ah NiCad Battery
for OTXLNP1BKT |
PAG9576 |
PAG PP90 to NP1 Adaptor for
connecting PAGNPX1 to AR122PL charger |
OTXLPAGBKT
|
OpTex Pro Battery System.
Includes special Paglok bracketry and 12/7.2v DC convertor. Requires
XL-1 Microphone Adaptor/Shoulder support XLMA100 and Battery
Pack
|
PAG9346 |
PAG Mini SuperPak 13.2v 2.5Ah
low profile NiCad Battery fitted with PagLok |
PAG9794 |
Ar122PL PAG Two Channel Fast
Charger |
OTXLB4CAB |
30cm PP90 to Hirose Cable. Connects
OpTex PAGLOK Pro Battery System OTXLPAGBKT to 2/3" ENG lens
zoom power cable. |
ABU008-197 |
Anton/Bauer Trimpac 14 Logic
Series NiCabatter 14.4V, 45 watt hours for Steadicam Mini System |
ABU008-122 |
Anton/Bauer Dual 2701 two
position PowerCharger with 70 watt supply |
OTXLDC900 |
OpTex DC900 12-7.2V DC Converter
fitted with XLR-4 plug for use with
professional batteries and battery belts |
OTDVBATBELT1 |
7.2v Battery Belt with
PP90 plug. Requires XLDC900 DC coupler |
CANBP930 |
BP930, 7.2v, Lithium Ion
battery as spare |
CANBP941 |
BP941, 7.2V 4Ah high capacity
battery for Xl-1, XM-1 |
XLCH910 |
Double battery holder/charger. Allows the use of two 7.2v batteries |
XLDC900 |
DC coupler,
used in conjunction with CA900 (supplied with kit, allows camera to
be run off 220v mains supply). Alternatively, allows 7.2v battery to
be used on-board |
PROTECTION |
OTXLEYE |
Large Concertina Shuttered
Eyepiece. Protects viewfinder screeen
if accidentally pointed at direct sunlight
|
Foam Chamois
Eyepiece Covers:
OpTex foam chamois eyepiece covers
feel warmer to the touch than a standard rubber eyepiece alone and
provide more comfort for the camera operator. As a disposable
product, they greatly lower the risk of transmission of eye
infections. |
COL043A |
Foam chamois
eyepiece covers for use with OTXLEYE, £1.15
each. Minimum order 25 pieces |
COL046 |
Foam chamois eyepiece covers
for use with eyepiece supplied with Canon XL-1 kit, £1.50
each. Minimum order 25 pieces |
KATVA002-10 |
KATA CCC-10 case for
XL-1 outfit fitted with MA-100 and PAG battery |
KATVA801-11 |
KATA Rain Cover 11 for XL-1 |
KATVAG005-1 |
KATA Pouch for
Sennheiser Evolution SK100 transmitter |
PEL1200 |
Pelican Protector Case for
Sennheiser Evolution EK100 pocket receiver system |
XLCSHC3000 |
Deluxe Aluminium Case |
SPARES |
XL16X |
Canon 16x Zoom Lens
for XL-1 |
XLSP100 |
Shoulder Pad |
XLCA910 |
Charger |
UNDERWATER HOUSING |
SCUXL1
|
SurFace Splashbag for Canon XL-1 and 3x lens fitted with or
without OpTex Wide Angle Lens Set |
|
Accessories |
SCUCCXL |
Heavy Duty Cordura Case |
SCUWT |
5kg Diving Weight |
SCUZC |
Zip Care Kit |
SCULCK |
Lens Cleaning Kit |
SCUA |
Armorall Rubber Protectant |
SCUZW |
Zip Wax |
VIEWFINDER |
XL:FU1000 |
FU1000 Monochrome Viewfinder |
Дополнительно:
Бокс для подводно видеосьемки (до 45 метров
и глубже) - AVMC-XL1
|
