Общие
сведения о транскодерах семейства XDR3000

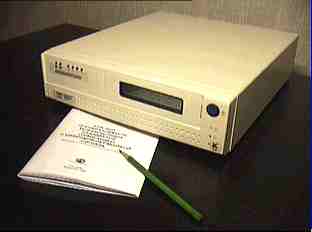

Транскодер
семейства XDR-3000 (далее - транскодер) -
стационарный полупроводниковый прибор,
предназначенный для преобразования
полного цветного телевизионного
сигнала (ПЦТС) систем SECAM или PAL в системы
SECAM и PAL (одновременно).

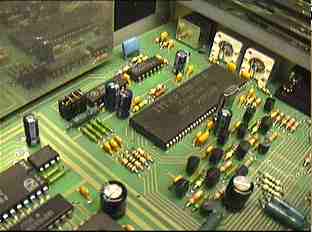

Транскодер
изготовлен с применением новейших
компонентов зарубежного производства -
специализированных цифровых сигнальных
процессоров (DSP - digital signal processor)
производства фирмы INTERMETALL - признанного
лидера в разработке и производстве
элементной базы для традиционных
стандартов телевидения, мультимедиа и
телевидения повышенной и высокой
четкости. Цифровой процессор работает
под управлением микроконтроллера. Все
процессы обработки телевизионного
сигнала (разделение составляющих
яркости и цветности, декодирование
сигналов цветности, задержка и
нелинейная обработка сигналов яркости,
матрицирование и пр. ) выполняются в
цифровом виде RISC ядром сигнального
процессора. Отказ от аналоговой
обработки телевизионного сигнала в
пользу цифрового подхода позволил
получить недостижимые ранее результаты
в :точности декодирования и
матрицирования, разделения компонент
яркости и цветности и их совмещении во
времени и т.д. Кроме того, цифровые
алгоритмы не нуждаются в традиционных
настроечных элементах и не требуют
подстройки в процессе эксплуатации.
Транскодер
Автоматические режимы позволяют
эффективно использовать транскодер не
вмешиваясь в управление, а широкий выбор
регулируемых параметров - вносить
коррекцию в видеосигнал.

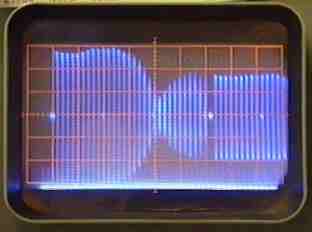

В транскодерах
семейства XDR3000, выпущенных с 01.04.1999г.
установлен нелинейный режекторный
фильтр SECAM в канале яркости. Фильтр
отвечает требованиям ГОСТ 7845-92 и ОСТ
58-18-96.
Отличия
XDR3000, XDR3000S, XDR3000P

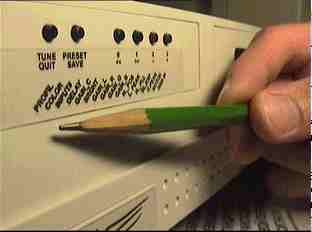

Транскодер XDR3000:

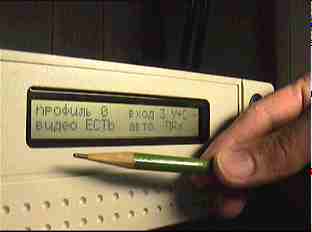

имеет жидкокристаллический индикатор
(далее ЖКИ ) и функциональную
шестикнопочную клавиатуру для
оперативного управления режимами
работы и программирования
энергонезависимой памяти
микроконтроллера, хранящей значения
яркости, контрастности, цветовой
насыщенности и т.д., и два кодера PAL и SECAM,
что позволяет получать на выходе
транскодера телевизионные сигналы PAL и
SECAM одновременно. Транскодер XDR3000 особенно
удобен на этапе монтажа ТВ программы, т.к.
позволяет работать с исходными
материалами и PAL и SECAM, а также позволяет
эффективно откорректировать яркость,
контрастность, насыщенность и цветовой
тон (в пространстве RGB) исходных
фрагментов, отснятых в разное время в
разных системах. Программируемая память
режимов позвояет заранее настроить до
четырех наборов (профилей) настроек и
мгновенно выбирать их нажатием одной
кнопки. Компонентный RGB вход
обеспечивает возможность качественного
наложения титров / логотипа с
титровальной машины / логогенератора.
Транскодер XDR3000P:
имеет нерегулируемые единичные
коэффициенты передачи по яркости и
цветности и выход только в системе PAL; XDR3000S:
- то же и выход в системе SECAM.
Транскодеры предназначены для работы в
необслуживаемом режиме в композитных
системах титрования / микширования, в
качестве выходного транскодера
аппаратной PAL перед модулятором и т.д.
Транскодеры XDR3000S/P: также имеют
компонентный RGB вход.
Краткое
описание конфигурации и возможностей

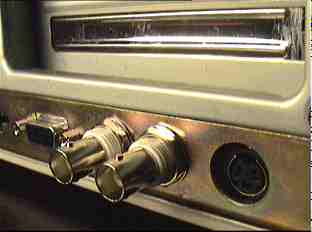

В транскодере
стандартно предусмотрено подключение
следующих источников сигнала:
-
подключение
одного S-VHS источника компонентного
сигнала Y/C (соединитель miniDIN, 1Vpp @ 75W );
-
подключение
двух источников композитного (ПЦТС)
сигнала (соединитель BNC 1Vpp @ 75W);
-
подключение
одного источника сигнала RGB + Fast Blank (RGB -
0.7Vpp @ 75W; FB - 1Vpp @ 75W) (соединитель DB15)при
одновременной подаче ведущего ПЦТС
либо ПТС либо композитной синхросмеси
на любой из входов miniDIN либо BNC ;
-
подключение
одного источника Y -(R-Y) -(B-Y) (соединитель
DB9, 1Vpp(от уровня черного до белого) -
1.05Vpp - 1.33Vpp @ 75W, ) при одновременной
подаче уровня 0-0.4V" на вход "MCTRL"
(соединитель типа DB9 - опция ).
-
использование
встроенного генератор цветных полос (
далее - ГЦП ) 75% насыщенности с
возможностью включения/выключения
каждого из основных цветов. ГЦП служит
для проверки работы кодеров
транскодера, а также используемых
совместно с ним устройств. ГЦП имеет
ведомый режим работы (при наличии на
выбранном входе телевизионного
сигнала), а также автономный режим. В
автономном режиме формируется
прогрессивный (non-interlaced) растр с числом
строк 312 в каждом поле. Включение ГЦП
осуществляется нажатием кнопки "ГЦП"
на лицевой панели. (*Работа ГЦП
одновременно с источником RGB+FB не
предусмотрена).
-
подключение
внешнего синхронизатора фазы "Красная/Синяя
строка " выходного сигнала SECAM с TTL-
совместимым уровнем сигнала
полустрочной частоты (опция).

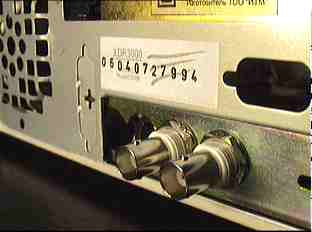

Транскодер
позволяет получить следующие сигналы на
выходе:
-
композитный
видеосигнал стандарта SECAM (соединитель
BNC 1Vpp @ 75W);
-
композитный
видеосигнал стандарта PAL (соединитель
BNC 1Vpp @ 75W);
-
компонентный
Y/C видеосигнал стандарта SECAM (соединитель
miniDIN 1Vpp + * Vpp @ 75W) (опция);
-
компонентный
Y/C видеосигнал стандарта PAL (соединитель
miniDIN 1Vpp + 0.3 Vpp (сигнал вспышки) @ 75W);
-
сигналы
основных цветов RGB (0.7Vpp @ 75W) и
композитную "черную синхросмесь"
(0.3Vpp @ 75W, либо TTL - совместимый,
соединитель DB15).
Блок
декодирования и обработки видеосигнала
позволяет производить:
-
декодирование
телевизионных стандартов PAL и SECAM.
-
восстановление
временных характеристик (временная
коррекция) видеосигнала.
-
регулировку (коррекцию)
значений яркости, контрастности,
цветовой насыщенности, обострение
переходов сигналов цветности,
апертурная коррекция сигнала яркости,
искусственное повышение
контрастности в области черного,
временных задержек яркость /
цветность.
-
врезку
сигналов RGB от дополнительного
источника в декодированный сигнал
-
Блок
микроконтроллерного управления
предназначен для управления режимом
работы сигнального процессора
транскодера при включении и в
процессе работы. В зависимости от
изменений во входном сигнале и
нажатия кнопок клавиатуры оператором
блок управления формирует
управляющую команду для исполнения
сигнальным процессором. Информация о
режиме работы транскодера выводится
на ЖКИ.

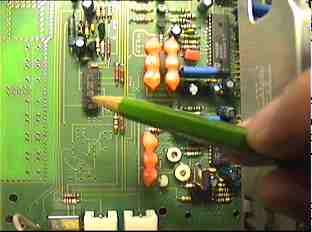

Блоки
кодирования видеосигнала позволяет
производить:
-
врезку
сигналов Y -(R-Y) -(B-Y) от дополнительного
источника.
-
врезку
сигналов Y -(R-Y) -(B-Y) от дополнительного
источника.
-
кодирование в
системы PAL и SECAM (одновременно)
синхронизацию поднесущей цветности
внешним сигналом полустрочной
частоты (опция).
|
