Аппаратно-программный
комплекс для одновременного контроля
нескольких источников видео и аудио
сигналов в реальном времени на
компьютерном мониторе (плазме, LCD-телевизоре).
Позволяет контролировать до 24 видео
видеовходов, отображает тревожные
события, управляется по ЛВС с любой
рабочей станции в сети.
Поддерживаемые
сигналы SDI, Comosite,
MPEG TS (SPTS/MPTS).
Области применения
- Master Control телеканалов.
- Спутниковые
аппаратные.
- Аппаратные
кабельных сетей.
- Аппаратные IPTV сетей.
- Студийные
аппаратные.
- ПТС.
- Центры управления.
- Спортивные
соревнования.
- Концерты, массовые
мероприятия.
Особенности и
преимущества системы
- Поддержка
отображения сигналов на нескольких
мониторах. Поддержка вертикального
расположения мониторов.
- Контроль параметров
сигналов и обнаружения ошибок.
- Высокое качество
изображения. Работа с разрешением до
WUXGA (1920x1200 точек).
- Резервное питание
системы.
- Возможность
оперативной смены конфигураций
расположения видеоокон по нажатию на
«горячие кнопки», с использованием
внешнего пульта управления и по
заданному расписанию.
- При подключении Stream
MultiScreen к ЛВС, существует возможность
объединения нескольких устройств в
единую сеть и полноценного
управления ими с любой рабочей
станции в сети.
- Дружественный
интерфейс системы &mdash поддержка drag&drop,
ПО для создания предустановок,
управления выводом на мониторы.
В качестве мониторов
для построения системы на основе Stream
Multiscreen мы рекомендуем использовать
специализированные промышленные
Full HD LCD-панели и LCD-мониторы TVLogic серии
LHM и FCM.

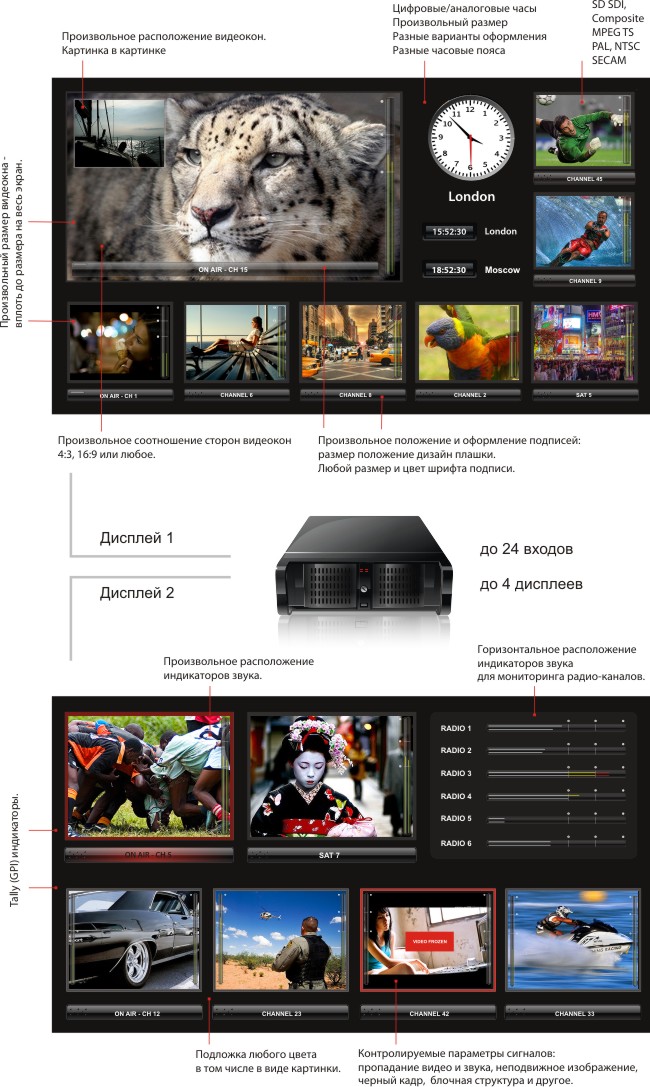

Графическое
оформление
Легкое в
использовании с дружественным
интерфейсом программное обеспечение
Stream Client Manager позволяет на любом
обычного РС моделировать конфигурации
окон. Работа происходит в режиме drag&drop,
встроенный редактор расположения окон
позволяет быстро создать необходимую
Вам конфигурацию, включая задание
параметров контроля сигналов,
количество подаваемой пользователю
служебной информации, вывод показаний
часов, таймеров, звуковых индикаторов.
- Произвольное
положение и размер окон с видео.
Максимальный размер видеоокна -
размер экрана. Поддержка соотношения
кадра 16:9.
- Использование
неограниченного количества слоев
при расположении объектов (окна, PPM,
часы, надписи и т.п.).
- Для каждого
видеоокна могут дополнительно
настраиваться яркость,
контрастность и цветность.
- Произвольное
положение индикатора звука audio PPM.
- Положение текста
окна (заголовка), шрифт, размер и цвет
может также быть произвольным.
- Вывод показаний
цифровых часов - произвольное
положение, шрифт, размер, цвет и
формат представления данных время/дата.
- Несколько видов
аналоговых часов.
- Для цифровых и
аналоговых часов можно указать
часовой пояс.
- Для любого
графического объекта системы может
быть задана рамка (толщина, цвет) и
фон (цвет или изображение из файла bmp,
tga или tif).
Контролируемые
параметры сигналов
Каждый модуль системы
«Видеосервер» ведет журнал работы, в
котором фиксируются следующие события:
- смена конфигурации;
- Video & Audio Loss (пропадание
/ восстановление видео и звука);
- Frozen Video (неподвижное
изображение);
- Black Frame (черный кадр);
- Blocking Frame (блочная
структура в кадре);
- изменение по входам
GPI;
- сообщения о edh-ошибках
для SDI-сигнала;
- сбой в поле continuity
counter (для MPEG_TS источника).
Для проверки
срабатывания каждого из тревожных
событий создается расписание (с
указанием временного интервала
анализа тревоги) и имеется возможность
индивидуальных настроек реакции на
каждое из них.
Информация из журнала
работы системы автоматически
обновляется и сохраняется в клиентском/операторском
приложении, в котором также можно
сделать запрос к любому из доступных
модулей «Видеосервер» для получения
выборочной информации за произвольный
интервал времени работы системы.
- При срабатывании
любого из тревожных событий можно
настроить следующие реакции системы:
- Визуальные (графические):
изменение цвета и толщины рамки;
- Воспроизведение
предупреждающего сигнала;
- Отправка по почте
электронного сообщения по
указанному адресу.
- При пропадании видео
и/или аудио сигнала через Sound Blaster
компьютера выдается предупреждающий
сигнал.
Вывод результатов
мониторинга
- Поддержка
отображения сигналов на нескольких
мониторах. Подключение до 4 мониторов
(в стандартной конфигурации до 2
мониторов) по интерфейсу VGA/DVI/HDMI к
одному устройству Stream MultiScreen.
- Поддержка
вертикального расположения
мониторов.
- Разрешение
компьютерного монитора, на котором
отображается видеоинформация, может
достигать:
- VGA выход — 1600x1200
точек,
- HDMI/DVI-I (DVI-D) выход —
1920x1080 точек (Full HD) или 1920x1200 точек (компьютерное
разрешение).
- Поддержка вывода
результирующей картинки отображения
сигналов в стандартном
телевизионном формате CVBS/S-Video/YUV c
разрешением 720х576 точек.
Технические
характеристики Stream MultiScreen
Видеовходы
(BNC): |
- Для Composite версии
— до 24 (кратно 4) видеовходов
Composite (525/60 (NTSC), 625/50 (PAL), 625/50 (SECAM)).
- Для SDI версии
устройства — до 16 (кратно 8)
автоопределяемых видеовходов
Composite (525/60 (NTSC), 625/50 (PAL), 625/50 (SECAM))
или SD-SDI (стандарты SMPTE 259M-C-1997).
|
Аудиовходы
(RCA): |
- Для Composite версии
— до 24 (кратно 4) аналоговых
стереоканалов.
- Для SDI версии
устройства — до 16 (кратно 8)
аналоговых стереоканалов и/или
стереоканалов встроенного в SD-SDI
поток звука (SMPTE 272M & ITU-R BT.1305).
Возможен выбор источника
аудиосигнала: аналоговый стерео
звук или встроенный Embedded SDI с
возможностью выбора стереопары.
|
Функция
TALLY:
(реакция на замыкание пары
контактов) |
да. |

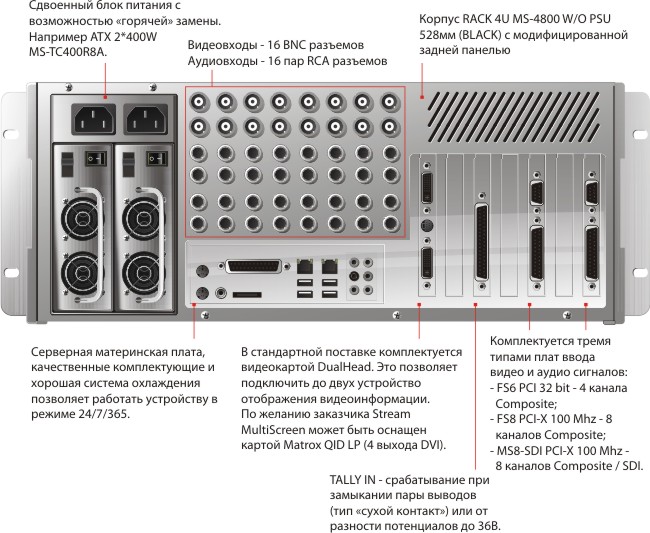

Аппаратная часть
Конструктивно
аппаратно-программный комплекс Stream
MultiScreen представляет собой персональный
компьютер с операционной системой Windows
XP Embedded, оборудованный специальными
платами ввода изображения и звука и
соответствующим программным
обеспечением.
Комплекс поставляется
в корпусах RACK mountable 4U MS-4800 W/O PSU 528мм (BLACK) с
модифицированной задней панелью и со
сдвоенным блоком питания с
возможностью «горячей» замены (Dual redundant
PSU, hot-swappable).
Программы для
составления и редактирования
конфигураций, сетевого управления
устройствами и просмотра журнала
работы могут быть установлены на любой
компьютер и не имеют ограничения по
количеству лицензий.
Комплект поставки
- Stream MultiScreen (RACK 4U,
глубина 528 мм)
- Комплект направляющих для монтажа 19''
корпуса в стойку
- Кабель питания - 2 шт.
- CD-диск с дистрибутивом программы и
инструкцией
- DVD-диск с образом для аварийного
восстановления системы.
|
