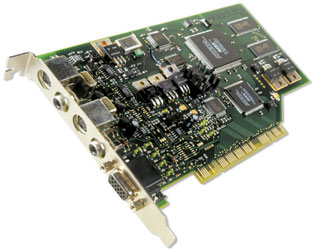

Титровальная плата Stream Alpha plus
разработана для
работы с композитным, S-Video и
компонентным RGB
(YUV) сигналами. Плата имеет полностью
цифровой тракт
формирования «картинки». Это
обеспечивает лучшее качество
формируемого сигнала и лучшую привязку
к входному сигналу. В
плате Stream
Alpha
plus
используется принцип “врезания”
формируемой графики в проходящий
сигнал без декодирования. Уникальной
особенностью платы является наличие “мягкого”
ключевого сигнала при работе с
композитным сигналом. Это позволяет
врезать компьютерное изображение в
композитный видеосигнал, не выходя за
пределы полосы пропускания канала
яркости, и тем самым избежать появления
цветовых искажений
(“cross
color”)
на границах видео-
и компьютерного
изображения.
Помимо
традиционного для плат Stream Alpha plus
аналогового смешивания добавилось
цифровое, предусматривающее
декодирование входного сигнала. Плата
может переключаться из режима
проходящего сигнала в режим
декодирования. Хотя
декодирование и последующее
кодирование вносит существенную
задержку (порядка 10 микросекунд) зато
позволяет иметь выбор стандарта на
входе и выходе, а также снизить
требования к качеству входного сигнала,
при сохранении высокого качества
выходного сигнала.
На
дополнительном 15-и контактном разъеме
имеется выход компонентного RGB (YUV -
опциально) и выход ключевого сигнала (альфа-канал).
Это позволяет использовать плату для
работы с микшером имеющим компонентный
вход и вход DSK (Down Stream Key). |
