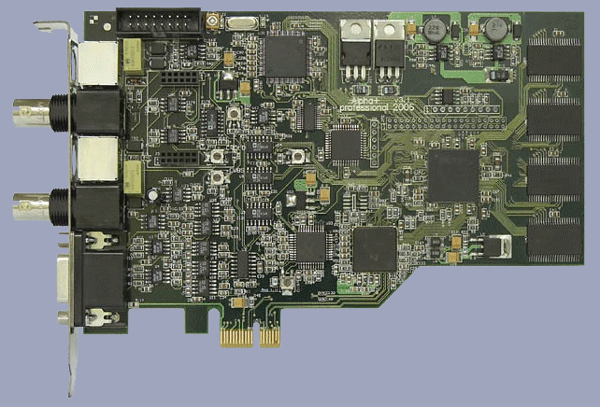

Титровальная плата Stream
Alpha plus разработана для работы с
композитным, S-Video и компонентным RGB (YUV)
сигналами. Плата имеет полностью
цифровой тракт формирования «картинки».
Это обеспечивает лучшее качество
формируемого сигнала и лучшую привязку
к входному сигналу.
Титровальная плата
применяется для работы с композитным,
S-Video и компонентным RGB/YUV сигналами.
В плате используется
принцип “врезания” формируемой
графики в проходящий сигнал без
декодирования. Уникальной
особенностью платы является наличие
“мягкого” ключевого сигнала при
работе с композитным сигналом. Это
позволяет врезать компьютерное
изображение в композитный
видеосигнал, не выходя за пределы
полосы пропускания канала яркости, и
тем самым избежать появления цветовых
искажений (“cross color”) на границах
видео- и компьютерного изображения.
Помимо аналогового смешивания в плате
Stream Alpha plus добавилось цифровое,
предусматривающее декодирование
входного сигнала. Плата может
переключаться из режима проходящего
сигнала в режим декодирования. Хотя
декодирование и последующее
кодирование вносит существенную
задержку (порядка 10 микросекунд) зато
позволяет иметь выбор стандарта на
входе и выходе, а также снизить
требования к качеству входного
сигнала, при сохранении высокого
качества выходного сигнала.
При “врезании” формируемой платой
графики в проходящий сигнал без
декодирования звуковые сигналы и
прочая служебная информация проходят
без изменения. Наложение графики на
проходящий видеосигнал
осуществляется с использованием
альфа-канал с палитрой, что позволяет
для каждой точки изображения
установить свою степень прозрачности.
Наличие палитры позволяет менять эту
степень прозрачности в процессе
работы, например, для выполнения
эффектов Fade in/out, не перерисовывая
альфа-канал.
Плата имеет автономный
синхрогенератор, который включается
автоматически при отсутствии сигнала
синхронизации. Если выключается
питание компьютера или включается
режим BYPASS, выход подключается к входу
через контакты реле, при этом нагрузка
75 Ом на плате отключается.
На дополнительном 15-и контактном
разъеме имеется выход компонентного
RGB (YUV - опциально) и выход ключевого
сигнала (альфа-канал). Это позволяет
использовать плату для работы с
микшером имеющим композитный или
компонентный вход и вход DSK (Down Stream Key).
Stream Alpha
Характеристики
аппаратной части моделей
видеокомпозиционной системы Stream
Alpha |
Plus |
Plus YUV |
Component |
SDI |
Наложение титров,
графики и анимации на проходящее
видео |
+ |
+ |
+ |
+ |
Микширование с
помощью альфа-канала (“мягкий”
ключ) |
+ |
+ |
+ |
+ |
Режим
преобразования форматов (транскодирование) |
+ |
+ |
+ |
+ |
"Релейный
обход" в случае аварийного
отключения питания ПК |
+ |
+ |
+ |
+ |
Сохранение
служебной информации ( телетекст
и др. ) в области кадрового
гасящего импульса проходящего
видеосигнала |
+ |
+ |
+ |
+ |
Микширование во
внешнем микшере через Composite, S-Video и
Key -входы микшера (DSK) |
+ |
+ |
- |
+ |
Микширование во
внешнем микшере через YUV и Key -входы
микшера (DSK) |
- |
+ |
+ |
+ |
Микширование во
внешнем микшере через RGB и Key -входы
микшера (DSK) |
+ |
+ |
+ |
+ |
Микширование во
внешнем микшере через SDI и Key -входы
микшера (DSK) |
- |
- |
- |
+ |
Количество
видеослоев на аппаратном уровне |
2 |
2 |
2 |
2 |
Канал
предварительного просмотра (Preview) |
+ |
+ |
- |
- |
Входы: |
- PAL Composite |
+ |
+ |
+ |
+ |
- PAL S-Video |
+ |
+ |
- |
+ |
- SECAM |
+ |
+ |
+ |
+ |
- RGB |
- |
- |
+ |
+ |
- YUV |
- |
- |
+ |
+ |
- вход внешней
синхронизации ( genlock ) |
+ |
+ |
+ |
+ |
Выходы: |
- PAL Composite ( видео +
графика ) |
+ |
+ |
+ |
+ |
- PAL S-Video ( видео +
графика ) |
+ |
+ |
- |
+ |
- SECAM* ( видео +
графика ) |
+ |
+ |
- |
- |
- YUV ( видео +
графика ) |
- |
+ |
+ |
+ |
- RGB ( видео +
графика ) |
+ |
+ |
+ |
+ |
- YUV ( графика ) |
- |
+ |
+ |
+ |
- RGB ( графика ) |
+ |
+ |
+ |
+ |
- линейный
ключевой Key сигнал альфа-канала с
синхросмесью |
+ |
+ |
+ |
+ |
Stream Alpha - это аппаратно-программный
комплекс, включает плату титрования и
программное обеспечение и
предназначен для оформления
телевизионных программ: новостей,
спортивных репортажей, ток-шоу,
прямого эфира. Система на базе
компьютера и PCI-платы Stream Alpha работает
в реальном времени в режиме GENLOCK по
принципу врезания графической
информации в проходящий видеосигнал,
который при этом не изменяется: не
декодируется, не фильтруется и не
подвергается сжатию.
Устройства для наложения / вывода
титров и компьютерной графики серии
Stream Alpha предназначены для выполнения
широкого круга задач в составе
оборудования ТВ-комплексов,
работающих на монтаже и в прямом эфире.
Платы Stream Alpha могут быть использованы
для решения следующих задач:
|
- титрование ТВ-передач
на монтаже и в прямом эфире;
|
|
- формирование
логотипа ТВ-программ;
|
|
-
автоматизированный вывод
текущего времени и показаний
температурного датчика;
|
|
- оформление
результатов телефонных опросов
зрителей в прямом эфире;
|
|
- генерация
цифровых и стрелочных часов
различного вида, таймер;
|
|
- информационно-графическое
оформление спортивных
трансляций;
|
|
- выдача по
расписанию рекламно-информационных
титровых блоков;
|
|
- проигрывание
бегущей строки;
|
|
- проигрывание
анимационных и видеороликов в
форматах 4:4:4, 4:2:2, DV тип 2 и AVI;
|
Сейчас мы выпускаем три типа
титровальных плат Stream Alpha, работающих
с разными сигналами:
|
Stream Alpha plus
- для работы с композитным, S-Video
и компонентным RGB или YUV
сигналами на выход.
|
|
Stream Alpha
Component - для работы
с компонентным YUV (RGB) сигналами.
|
|
Stream Alpha SDI
- для работы с последовательным
цифровым компонентным сигналом
SDI.
|
Основные отличия и
особенности плат Stream Alpha
- Первое и самое
важное отличие титровальных плат
нашего производства - это
передовые технологии. При
разработке плат учитываются все
последние достижения мировой
микроэлектроники. В наших платах
используются комплектующие и
микросхемы только известных фирм -
лидеров в своих областях
электроники, таких как Analog Devices, Phillips,
Altera, Gennum, Elantec и др.
- Другая
принципиально важная
характеристика наших плат - цифровой
тракт формирования "картинки".
Если Вы не хотите периодически
заниматься подстройкой своего
оборудования, используйте
устройства с цифровыми схемами,
такие как платы Stream Alpha. В течение
уже трёх лет мы используем только
цифровой тракт.
- Качество
формируемого сигнала, которое
является следствием пунктов "1"
и "2" подразумевает идеальную
картинку на специализированных
измерительных приборах. Оценить
качество профессиональной техники
обывательским бытовым способом "на
глаз" нельзя, только специальные
измерения могут показать
пригодность оборудования для
профессионального использования.
- Отсутствие
изменений в проходящем сигнале.
В обычном режиме плата пропускает
сигнал без изменений, врезая
накладываемую графику лишь в
заданные места. Это основной
принцип работы титровальных плат
вообще и Stream Alpha в частности.
Дополнительно предусмотрен режим
кодирования и декодирования
проходящего сигнала, с помощью
новейших микросхем фирмы Phillips,
которые, например, восстанавливают
синхронизацию при плохом качестве
входного сигнала. Это также
позволяет иметь свободный выбор
стандарта на входе и выходе (транскодирование).
- Использование
микросхем программируемой логики
(ПЛИС) Altera позволяет на несколько
порядков повысить надёжность схемы,
в которой они используются, ведь эти
микросхемы заменяют собой десятки
обычных микросхем со всей их "обвязкой"
из резисторов, конденсаторов и т.д.,
каждый из которых может выйти из
строя.
- Производство.
Производство печатных плат
размещено на заводе в Тайване,
который даёт на них двадцатилетнюю
гарантию от расслоения, пропадания
контакта в переходных отверстиях и
т.п. Завод сертифицирован "по
полной программе", в том числе и
по самым жёстким американским
стандартам.
- Сборка.
Монтаж компонентов осуществляется
в заводских условиях на
оборудовании ERSA, с соблюдением всех
технологических норм для монтажа, с
гарантией от перегрева и т.п. вещей,
которые могли бы привести к
преждевременной кончине изделия.
- Компактность.
Все платы Stream Alpha на протяжении
многих лет представляют из себя
одну PCI-плату и никак не связаны с
основным видеоадаптером и другими
дополнительными платами. Это
позволяет устанавливать их в
корпуса RACK 19" 1U.
- Альфа - канал.
Наложение компьютерной графики на TВ-изображение
может производиться как внутри
платы, так и на внешнем микшере с
использованием ключевого сигнала
формируемого платой. Для этого все
платы имеют выход аналогового альфа
- канала (Key). Ключевой видеосигнал
альфа-канала идеально совмещен с
видеосигналами, подаваемыми во
внешний микшер, однако для решения
специальных задач, программа
настройки плат позволяет задать как
положительную, так и отрицательную
задержку ключевого сигнала
относительно выдаваемой графики в
широких пределах.
|
