Новая Stream Alpha SDI
стала многофункциональной видеоплатой,
способной заменить собой сразу
несколько устройств в студии. Кроме
основной функции наложения графики на
проходящий цифровой сигнал формата SDI
или просто выдачи ее для внешнего
микшера, видеоплата может выполнять
преобразования между аналоговыми и
цифровым SDI форматом видеосигнала. Кроме
этого, плата может выполнять функции
граббера как одиночных кадров, так и
видеопоследовательностей без потерь, в
реальном времени.
Рассмотрим эти функции,
а также узлы и блоки самих видеоплат.

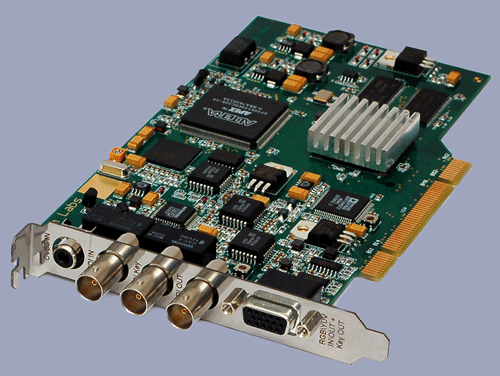

Видеоплата Stream Alpha SDI
работает с 8-и и 10-и битным
последовательным компонентным сигналом
SDI на входе и 10-и битным - на выходе, в
полном соответствии с рекомендациями
CCIR656 и SMPTE259m. При прохождении сигнала
через плату сохраняется вся служебная
информация, а звуковые пакеты могут быть
либо сохранены, либо заменены, в
зависимости от требуемых условий. Во
входном сигнале производится контроль
ошибок с подсчетом контрольной суммы по
методу EDH. На выходе EDH пакеты всегда
формируются заново в соответствии с
рекомендацией SMPTE165.
Все платы работают в
режиме внешней синхронизации, которая
осуществляется по входному
видеосигналу. Если выводится только
компьютерная графика, то сигнал
синхронизации Black burst может быть подан на
основной вход, или на отдельный
дополнительный аналоговый вход, который
есть на Stream Alpha SDI, Stream Alpha Logo-SDI и на Stream Alpha
Component. При отсутствии внешней
синхронизации используется внутренний
генератор.
Для использования
описываемых устройств совместно с
внешним микшером, имеющем вход DSK (Down Stream
Key), специально предусмотрен выход
ключевого сигнала (альфа-канала) в
аналоговом, а на Stream Alpha SDI, Stream Logo SDI - и в
цифровом формате. Программа настройки
плат позволяет задать как положительную,
так и отрицательную задержку ключевого
сигнала относительно выдаваемой
графики в широких пределах.
При выключении питания
компьютера или при включенном режиме
BYPASS на всех изделиях вход и выход
замыкаются друг на друга через реле, а
нагрузка 75 Ом выключается. При включении
питания, а также во время инициализации
никакие искажения в проходящем сигнале,
на выходе не происходят.
В новой модели
появилась возможность отображать
входной видеосигнал либо результат
смешивания его с компьютерной графикой
на компьютерном дисплее в реальном
времени. Качество выдачи такое, что
совсем необязательно иметь рядом
контрольный телевизионный монитор.
Буфер для
компьютерной графики
Буфер в памяти
видеоплаты для вывода компьютерной
графики используется размером 720х576
точек для 50 Гц-х видеосистем и 720х480 - для
60 Гц-х. Каждая точка имеет 32-х битное
представление, из которых 24 бита,
используется для представления ее цвета
(16 млн. оттенков), а 8 бит - для задания
одной из 256-и степеней прозрачности (альфа-канал).
Хотя составляющая
цвета точек компьютерной графики имеет
в своем представлении вид 24 бита (8х8х8),
при смешивании используется
представление в 30 бит (10х10х10), т.е. если
входной сигнал был 10-и битным, то он
таковым на выходе после смешивания и
останется.
Используемая для
буфера графики память, а также
пропускная способность шины PCI на
современных компьютерах позволяет
полностью обновлять его содержимое в
реальном времени, без потери кадров,
передавая несжатое изображение (32 bit/pixel)
вместе со звуком. Звук может включаться
в выходной сигнал формата SDI и
одновременно выдаваться через звуковую
плату компьютера. Все это позволяет
использовать видеоплату для выдачи в
эфир не только беззвучных титров и
заставок, но и полноэкранных
анимационных роликов со звуком. Для
этого в студии не надо иметь отдельную
станцию с платой нелинейного монтажа,
весь вывод производится через одну
плату, с одного компьютера, Это
существенно упрощает общую схему
коммутации, позволяет просто и надежно
осуществить автоматизацию вещания, что
и реализуется в системе TELE, поставляемой
вместе с программой Alpha Pro.
Хромакей
Другим способом
определения пропорции смешивания
является хромакей. Когда для
определенных групп цветов входного
видеосигнала задается своя пропорция
смешивания с компьютерной графикой.
Причем если раньше рассматривалось
цветовое пространство размерности в 12
бит (4х4х4), что позволяло только
достаточно грубо задавать области
"вырезания". То сейчас, благодаря
использованию ассоциативной памяти,
размерность стала 24 бита (8х8х8), что
наряду с полупрозрачным смешиванием
обеспечивает очень хорошую точность
"вырезания" на границе
видеосигнала и компьютерной графики,
края которой перестают "кипеть".
При зашумленности проходящего
видеосигнала можно использовать маску
на младшие биты в его цифровом
представлении.
Преобразование
форматов сигналов
Видеоплата Stream Alpha SDI
кроме цифрового последовательного
входа имеет и аналоговые - YUV/RGB, S-Video,
Composite. Она может, независимо от
используемого входа, на выходе,
одновременно с сигналом SDI, формировать
также аналоговые сигналы - YUV/RGB, либо S-Video
и Composite (раньше был только
дополнительный композитный выход). На
входе может быть PAL, SECAM, NTSC, на выходе -
только PAL и NTSC. Частота кадров не
изменяется, т.е. NTSC можно преобразовать и
получить только из NTSC.
Отличительной
особенностью входного декодера
является 9-и битная обработка и
разделение яркости и цветности в
композитном PAL'е, SECAM'е и NTSC на основе
адаптивного гребенчатого фильтра "color
combine filter" (а не режекторного, как было
раньше). Это не приводит к уменьшению
полосы пропускания канала яркости. 9-и
битная обработка позволяет сохранить
при оцифровке все 256 значения градаций
яркости, а не 160-170, как в случае 8-и битной
обработки.
Для формирования
сигналов на аналоговых выходах
используется 10-и битный цифроаналоговый
преобразователь с 4-х кратным
оверсамплингом. Это позволяет, не
уменьшая дополнительно полосу
пропускания канала яркости выходных
сигналов, добиться их полной фильтрации
от высокочастотных шумов. А если
выходной сигнал формата SDI получается
действительно 10-и битным, то это будет
видно и в выходном аналоговом сигнале.
Технические
характеристики
| Размер: |
188х126 мм. |
| Шина: |
PCI 33 МГц. |
| Входы (1,0 В /
75 Ом): |
- Комозитный: PAL/SECAM/NTSC;
- Компонентный YUV;
- SD SDI (SMPTE 259M и ITU-R
BT.601) PAL/NTSC.
|
| Выходы (1,0 В
/ 75 Ом): |
- Комозитный: PAL/SECAM/NTSC;
- Компонентный YUV;
- SD SDI (SMPTE 259M и ITU-R
BT.601) PAL/NTSC;
- Выход
аналогового линейного ключевого
DSK-сигнала альфа-канала с
синхросмесью (BNC);
- Выход цифрового
линейного ключевого DSK-сигнала
альфа-канала с синхросмесью (BNC);
|
| «Релейный
обход» BYPASS в случае аварийного
отключения питания: |
SD SDI. |
| Полоса
пропускания при аналоговом
смешивании: |
> 10 МГц. |
| Дифференциальная
нелинейность: |
< 0,2%. |
| Альфа-канал: |
256 степеней
прозрачности. |
| Регулировка
задержки альфа-канала: |
от -127 до +127 по ¼
точки. |
| Регулировка
фазы цветовой поднесущей: |
от 0 до 360° (256
значений). |
| Регулировка
положения графики относительно
синхросигнала: |
в пределах всей
активной строки с точностью до
точки. |
|
