MPEG IMX Digital Disk Recorder, 50Mb/s MPEG-2 data compression. Offering 4-channel recording and playback with comprehensive editing facilities for news, sports, live production, playout and general
production.
As part of the Sony MPEG IMX series, the MAV-555A offers the user benefits of ease of use, high quality, low running and service costs, as well as a high level of functionality. Designed for use in all production areas, from news editing to production, playout and sports recording and replays. Equipped as standard with 4 channels of dynamically assignable I/O the MAV-555A can be configured as 1 in / 3 out, 2 in / 2 out or 3 in / 1 out
device.
The details given here are generic to all the MAV-555A disc recorders. There are two models in the family:-
- MAV-555/10 - 10 hours of recording time @ 30 Mbps
- MAV-555/20 - 20 hours of recording time @ 30 Mbps
- Позволяет записывать видео-аудио данные в память системы, производить внутри себя real-time линейный видеомонтаж и воспроизводить готовый видеоматериал через порты
- Система может быть в трех конфигурациях портов:
Базовая - 1 вход, 1 выход
Расширенная - 2 входа, 2 выхода (с блоком BKMA-510)
Расширенная - 1 вход, 3 выхода (с блоком BKMA-530)
- Все порты могут работать независимо.

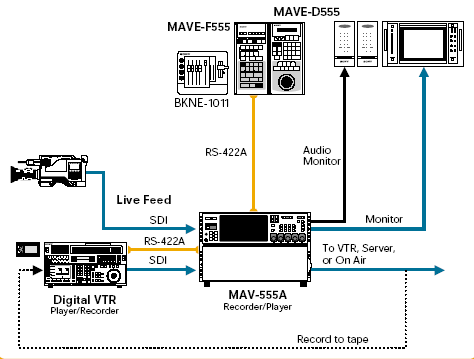

- Каждый порт может независимо управляться по интерфейсу RS-422 от внешнего контроллера, либо с контрольной панели BKMA-505. Управление каждым дисковым портом аналогично обычному видеомагнитофону, отрабатываются команды поворотного колеса. Скорость быстрого поиска (Shuttle) ±500 от нормальной скорости, покадровый подгон (Jog) ±1, “автотрекинг” (Var) ±2.
- Назначение видеофайла на каждый порт производится либо с контрольной панели BKMA-505, либо с внешнего компьютера (ПО BZMA-505), соединенного с дисковым рекордером по порту
LAN.

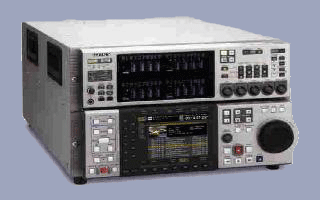

- Видеомонтаж производится при помощи контрольной панели BKMA-505, которая либо устанавливается на дисковый рекордер (см. фото), либо может быть расположена на удалении и соединена кабелем.
- Процесс видеомонтажа аналогичен традиционному линейному - выбор фрагментов, разметка входных/выходных меток. Замечательное свойство системы заключается в том, что “склейка” исполняется мгновенно после нажатия кнопки Edit, то есть оператор не теряет время на процесс перезаписи, а сразу может отсматривать “склейку” и производить разметку следующего фрагмента. Особенности видеомонтажа:
- исполнение операций “сборка”, “вставка по видео”, “вставка по звуку”, раздельная разметка звука
- трехпостовый (A/B Roll) монтаж с 2D и 3D видеоэффектами (с доп. блоками BKMA-530 (либо BKMA-510) и BKMA-560)
- на ж/к видеомониторе панели BKMA-505 отображаются видеоизображения, временные коды, списки видеофайлов, что позволяет использовать систему без внешних мониторов и контроллеров.
- Запись во внутреннюю память с тремя видами компрессии: 30Mbps, 40Mbps, 50Mbps.
- Метод компрессии MPEG2 4:2:2 Profile@ML GOP=1 (intra)
- Внутренняя структура жестких дисков RAID
- Емкость системы при использовании дисков 18Gb: 10 часов при 30Mbps, 8 часов при 40Mbps, 6 часов при 50Mbps, при использовании дисков 9Gb, 5 часов при 30Mbps, 4 часа при 40Mbps, 3 часа при 50Mbps.

Технические
характеристики:
Power requirements AC 90V Ц 264V, 50/60Hz
Power consumption Max. 600W (including all optional boards)
Operating temperature + 5Їc to +40Їc / (+41ЇF to +104ЇF)
Storage temperature -20Їc to +60Їc / (-4ЇF to +140ЇF)
Humidity 25% to 80% (relative humidity)
Weight 50kg (110lb) (including all option boards)
Dimensions (Excluding protruding parts) 424 (W) x 266 (H) x 631 (D) mm (16 Њ x 10 љ x 24 ⅞ inches СТ)
Optional accessories:
Control Panel BKMA-505
Control panel case BKMA-506
Analogue I/O board for video and audio BKMA-513
SDTI-CP board BKMA-540
Gigabit Ethernet board BKMA-550
Video effects board BKMA-560
Advanced video effects board BKMA-561
Audio break out box BKMA-570
Editing fader panel BKNE-1011
File browser application software BZMA-E555
Editing jog panel MAVE-D555
Editing panel MAVE-F555
Rack mount kit RMM-555
|
