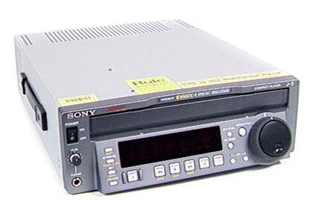

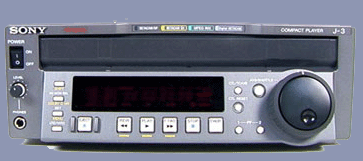

Компактный
мультиформатный воспроизводящий
видеомагнитофон, входящий в серию «J» –
недорогое и удобное офисное
просмотровое устройство, имеет все
функции, необходимые для подачи
материалов на серверы и системы
нелинейного монтажа в форматах MPEG IMX™,
Digital Betacam™, Betacam SX™, Betacam SP™ и Betacam™.
Возможности воспроизводящих ВМ серии J
Все компактные воспроизводящие ВМ серии
J могут воспроизводить кассеты Betacam SX™,
Betacam SP™ и Betacam™ большого (L) и малого (S)
размера. Кроме воспроизведения лент
аналоговых форматов Betacam, модель J-2 может
воспроизводить ленты MPEG IMX™, а модель J-3
– ленты MPEG IMX™ и Digital Betacam™. Все модели
имеют ручку поиска Jog/Shuttle, могут
работать в стандартах 525/625 и позволяют
осуществлять дистанционное управление
через интерфейс RS-422A. ВМ снабжены
удобными измерителями уровня звуковых
сигналов.
Компактный дизайн
ВМ серии J – исключительно компактные
воспроизводящие ВМ. При габаритах 307 100 397
мм и масса 7 кг такой ВМ можно легко
разместить на рабочем столе продюсера,
журналиста и режиссера. Он одинаково
надежно работает в горизонтальном и
вертикальном положении (для
эксплуатации «на боку» в комплект ВМ
входит специальная подставка).
Подача
материалов на серверы и системы
нелинейного монтажа
Благодаря наличию интерфейса
дистанционного управления RS-422A
промышленного стандарта (9-контактный
интерфейс Sony) ВМ серии J можно
использовать не только для просмотра
материалов, но и в качестве устройств
подачи исходных материалов на серверы и
системы нелинейного монтажа (однако в ВМ
серии J отсутствуют функции, необходимые
для выполнения монтажных операций, и
поэтому они не предназначены для
применения в обычных монтажных системах).
Аналоговый
компонентный выход и SDI
Для ВМ серии J можно выбирать плату
выхода: плату аналогового компонентного
выхода BKJ-1 или плату SDI-выхода BKJ-2. Обе
платы также имеют выходы аналогового
композитного видеосигнала, S-video и
аналогового звукового сигнала. При
выборе любой из двух этих плат вы
получаете аналоговый композитный выход
или SDI-выход плюс все стандартные выходы.
Удобная система
регистрации записи на ленте с
программным обеспечением JZ-1
При совместном использовании
воспроизводящего ВМ серии J и
программного обеспечения JZ-1 можно
создать систему регистрации, которая
позволяет работать со всеми
совместимыми по воспроизведению
форматами записи на ленту. Для этого
необходимо, используя кабель RS-232C,
соединить ВМ серии J и компьютер, в
котором имеется соответствующая плата
захвата видеоизображений и установлена
программа JZ-1. Эта программа
предоставляет оператору простой
графический интерфейс пользователя для
регистрации данных входных и выходных
монтажных точек и добавления
комментария к каждой
зарегистрированной сцене. Кроме того,
имеется функция раскадровки для сборки
последовательности зарегистрированных
сцен в форме простого монтажного листа,
до операции экспорта данных. Листы
регистрации можно экспортировать в
различных форматах, включая формат AVID Log
Exchange для Avid Newscutter или формат Sony BVE-9100 для
систем линейного/нелинейного монтажа,
формат XML для серверных систем Sony NewsBase™
и формат HTML для Интернета.
Система Tele-File™
Другая важная опция повышения
эффективности процесса монтажа –
система Sony Tele-File, бесконтактная система
считывания и записи для сохранения
данных, относящихся к производству, на
ИС памяти, размещенной на этикетке ½-дюймовой
кассеты. При подсоединении компьютера с
включенной программой JZ-1 к ВМ серии J
можно считывать информацию с ярлыка
Tele-File или производить запись
соответствующей информации на ИС памяти.
Операции записи/считывания выполняются
через графический интерфейс
пользователя JZ-1.
Использование меток
дублей
ВМ серии J могут сканировать ленты,
содержащие Shot Marks (Метки дублей) и
автоматически обнаруживать их
положение. После сканирования список
всех меток выводится на экран
видеомонитора, что позволяет
осуществлять быстрый и простой переход
к любой метке.
Общие
Требования к электропитанию ~100 240 В, 50/60
Гц
Потребляемая мощность 50 Вт
Рабочая температура +5°C +40°C
Температура хранения –20°C +60°C
Влажность 25% 80% (относительная)
Масса 7 кг
Габариты (Ш В Г) 307 100 397 мм
Скорость ленты
Кассета Digital Betacam (J3): 96,7
мм/с
Кассета MPEG IMX (J2, J3): 64,467 (525)/53,776 (625) мм/с
Кассета Betacam SX: 59,515 (525)/59,575 (625) мм/с
Кассета Betacam/Betacam SP: 118,6
(525)/101,5 (625) мм/с
Время воспроизведения
Кассета Digital Betacam (J3):
Макс. 124 мин с кассетой BCT-D124L
Кассета MPEG IMX (J2, J3): Макс. 184 (525)/220 (625) мин
с кассетой BCT-184MXL
Кассета Betacam SX: Макс. 194 мин с кассетой
BCT-194SXLA
Кассета Betacam/Betacam SP: 90 (525)/105 (625) мин с
кассетой BCT-90MLA
Время прямой/обратной
перемотки
Кассета Digital Betacam (J3):
Около 5 мин с кассетой BCT-D124L
Кассета MPEG IMX (J2, J3): Около 5 мин с
кассетой BCT-184MXL
Кассета Betacam SX: Около 5 мин с кассетой
BCT-194SXLA
Кассета Betacam/Betacam SP: Около 5 мин с
кассетой BCT-90MLA
Диапазон скоростей
поиска
Кассета Digital Betacam (J3): 20-кратная
от номинальной скорости
воспроизведения
Кассета MPEG IMX (J2, J3): 32-кратная от
номинальной скорости воспроизведения
Кассета Betacam SX: 35-кратная от номинальной
скорости воспроизведения
Кассета Betacam/Betacam SP: 18-кратная
от номинальной скорости
воспроизведения
Время вхождения
сервосистем в синхронизм 0,5 с (NTSC)/0,7 с (PAL)
или менее (из дежурного режима)
Время загрузки/выгрузки кассеты 6 с или
менее
Вход
Вход внешней синхронизации BNC (х1),
кадровая синхронизация

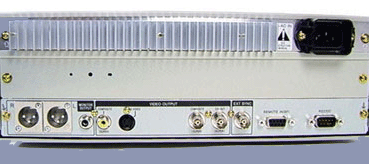

Выходы
Выход аналогового композитного сигнала
BNC (х1), Pin Jack (x1), 1,0 В (размах), 75 Ом
Выход S-video Mini-DIN 4-контактный (х1). Y: 1,0 В (размах),
С: 0,286 В (размах) вспышка, 75 Ом
Выход аналогового компонентного
сигнала
(с дополнительной платой BKJ-1) BNC (х3), Y: 1,0 В
(размах), 75 Ом, синхроимпульсы
отрицательные; R-Y/B-Y: 0,7 В (размах), 75 Ом
Выход SDI (с дополнительной платой BKJ-2) BNC (х1,
SMPTE 259M, 270 Мбит/с, 0,8 В (размах), 75 Ом
Выход дистанционного управления
RS-422A D-sub 9-контактный (розетка) (х1), 9-контактный
интерфейс дистанционного управления Sony
RS-232С D-sub 9-контактныйт (розетка) (х1)
Контрольный выход звука Monitor L/R Pin Jack (x1):
–10 дБu, нагрузка 47 кОм, несимметричный
XLR (вилка) (х2): +4 дБм, нагрузка 600 Ом,
низкоомный, симметричный
Выход для наушников JM-60 Stereo Phone jack, –∞
–12 дБu, нагрузка 8 Ом, несимметричный
Аксессуары
Принадлежности, входящие в комплект ВМ
Руководство по эксплуатации (CD-ROM) x1
Подставка для эксплуатации ВМ в
вертикальном
положении х2
Краткая инструкция по эксплуатации х1
Дополнительные принадлежности*
BKJ-1 Плата аналоговых компонентных
выходов
BKJ-2 Плата SDI-выходов
*При покупке воспроизводящего ВМ серии J
следует выбрать его комплектацию –
плату выходов BKJ-1 или BKJ-2.
|
