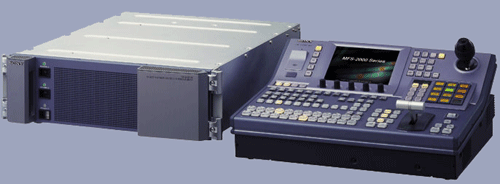

Смонтированный на очень
компактном шасси, видеомикшер MFS-2000
идеален для использования в небольших
ПТС, производственных студиях и
монтажных системах. Являясь
мультиформатным, он позволяет работать
с любыми существующими форматами
стандартной и высокой четкости, что
делает его одной из важнейших
составляющих частей современных
систем ТВ производства, рассчитанных
на использование в будущем.
Для системы можно
использовать любую из трех панелей
управления с функциями 1 или 1,5 M/E и
числом коммутационных кнопок 12 или 20.
Также возможна комплектация
двухканальным DME-процессором (включая
нелинейный режим), мощной кадровой
памятью и цветовым RGB-корректором,
которые предлагаются как опции.
MFS-2000 удовлетворяет
всем требованиям небольшой
производственной системы, когда
необходимо быстрое получение
результата. Разнообразные
предварительно запрограммированные
эффекты предоставляют пользователям
беспрецедентные творческие
возможности, которые обычно
обеспечивают только большие
видеомикшеры.
Преимущества и
отличительные характеристики
Один из
производственных видеомикшеров
семейства Sony
MFS-2000 разрабатывался
как один из производственных
видеомикшеров семейства Sony. Операторы,
имеющие опыт работы с серией DVS-9000 или
MVS-8000, не обнаружат никаких проблем при
использовании этой системы. Для
использования в этом устройстве можно
дополнительно импортировать DME-эффекты,
созданные в больших системах.
Идеальное решение
для прямых передач
В стандартном
исполнении MFS-2000 содержит все
необходимые компоненты для прямых
передач, включая последовательные и
параллельные соединения для световой
индикации. Для панели и процессора
можно также установить резервные блоки
питания, что обеспечит операторам
дополнительную надежность, которая
часто требуется при производстве
прямых передач.
Мультиформатная
работа
MFS-2000 поставляется как
для работы с сигналами стандартной
четкости, так и в мультиформатных
конфигурациях. Все конфигурации
стандартной четкости можно легко, с
минимальными затратами,
модернизировать для мультиформатной
работы – просто путем программного
апгрейда. Такая гибкость позволяет вам
подобрать видеомикшер в соответствии с
бюджетными возможностями и
производственными требованиями,
который может использоваться не только
в текущем ТВ производстве, но и не
потеряет своей актуальности будущем.
Возможность
работы в составе монтажной системы
Благодаря уникальной
возможности интегрирования с
монтажной системой XPRI режиссер может
одновременно создавать монтажный лист
«живого» события. Его можно
импортировать на временную линейку XPRI
для последующего монтажа, используя
исходную временную информацию о
коммутации.MFS-2000 также можно
интегрировать в существующие системы
линейного монтажа, а благодаря
встроенному блоку DME – это идеальный
выбор для любой подобной системы.
Полезные
предустановленные спецэффекты
MFS-2000 обладает
прекрасными предустановленными
спецэффектами без необходимости
больших затрат времени на их
программирование. Они создаются с
использованием предустановленных
шторок и DME-шторок. Данное устройство
можно оснастить различными
модификаторами спецэффектов,
обеспечивающими гибкость изменений и
их запоминание. Эти предустановки
позволяют быстро и просто создавать
эффектные видеоматериалы.
Панель управления
FlexiPad с цветными ЖК-кнопками
Используя панель
управления FlexiPad, вы можете сохранять и
вызывать операции, такие как Macro, M/E и
Effect Snapshot, одним нажатием на кнопку.
Цветные ЖК-кнопки указывают
назначенные функции и делают работу
оператора исключительно удобной и
интуитивной.
Простая в
использовании цветная сенсорная ЖК-панель
Обеспечивается
простое и эффективное управление через
меню. Отображаются разнообразные
рабочие параметры, которые можно
корректировать непосредственно с
панели.
Различные
периферийные интерфейсы
Оснащенный различными
периферийными интерфейсами, MFS-2000
является мощным инструментом для «живого»
производства.Через соединитель GPI с 8
входами и 8 выходами можно дистанционно
переключать многие внутренние функции
устройства, включая рабочий формат. На
панели управления имеется
дополнительный порт GPI, а также
интерфейс S-BUS, к которому можно
подсоединить дополнительную панель
дистанционного управления MKS-8080/ 8082.Для
расширенного управления систему можно
интегрировать с внешним контроллером,
позволяющим управлять ВМ, сервером или
другим устройством по протоколу RS -422,
что можно рассматривать как один из
эффектов видеомикшера.
Встроенный
двухканальный блок DME
В качестве опции MFS-2000
можно оснастить мощным двухканальным
интегрированным цифровым генератором
спецэффектов. Это устройство было
разработано на тех же принципах, что и
внутренний блок спецэффектов для
системы DVS-9000 и позволяет реализовать
такие впечатляющие эффекты, как двух- и
трехмерные преобразования, эффекты
света и тени, шлейф, цифровой рисунок,
сверкание, свечение, металлический
блеск.
Система кадровой
памяти
Также имеется мощная 6-канальная
кадровая память. Эта опция имеет две
шины источника и шесть независимых
выходов с возможностью изменения
положения изображения и анимации. В
памяти можно сохранить около 2100 кадров
изображений стандартной четкости (435
кадров ТВЧ), и эти изображения можно
независимо вызывать на любой из шести
выходов как неподвижное изображение
или в режиме анимации.
Цветовая
коррекция
Полнофункциональный
двухканальный цветовой корректор
может использоваться как дополнение к
кадровой памяти. Он осуществляет
первичную и вторичную цветовую
коррекцию любого назначенного сигнала.
MFS-2000 Specifications:
General
- Power requirement AC 100 V to 240 V ±10% 50/60 Hz
- Power consumption
MFS-2000 4.5 to 2.1 A (fully loaded)
MKS-2010/2015 1.0 to 0.5 A
MKS-2017 1.0 to 0.6 A
MKS-2700 0.7 to 0.5 A
- Operating temperature 5 °C to 40 °C (41 °F to 104 °F)
- Storage temperature -20 °C to +60 °C (-4 °F to +140 °F)
- Operation humidity 10% to 90% RH
- Dimensions (W x H x D) : MFS-2000 440 x 132.4 x 520 mm
(17 3/8 x 5 1/4 x 20 1/2 inches) MKS-2010 440 x 167.5 x 353.9 mm (17 3/8
x 6 5/8 x 14 inches) MKS-2015 440 x
167.5 x 448.1 mm (17 3/8 x 6 5/8 x 17 3/4 inches) MKS-2017 576 x 167.5 x
448.1 mm
(22 3/4 x 6 5/8 x 17 3/4 inches) MKS-2700 440 x 43.6 x 520 mm (17 3/8 x
1 3/4 x 20 1/2 inches)
- Mass:
MFS-2000 22 kg (48 lb 8 oz, fully loaded)
MKS-2010 10.3 kg (22 lb 11 oz)
MKS-2015 11.3 kg (24 lb 15 oz)
MKS-2017 12.6 kg (27 lb 12 oz)
MKS-2700 9.8 kg (21 lb 10 oz)
Input/output connectors
MFS-2000
- Primary inputs Max. 16, BNC type x
1 each
SMPTE 292M (HDTV), SMPTE
259-C (SDTV)
SDI video outputs Max. 8, BNC type x 2 each SMPTE
292M (HDTV), SMPTE 259-C (SDTV)
Reference inputs BNC type x 2, 75 Ω with loop-through
HDTV system: HD tri-level sync, Analogue
black burst, or analogue sync
SDTV system: Analogue black burst or analogue
sync Reference output BNC type x 1, 75 Ω
HDTV system: HD tri-level sync
SDTV system: Analogue sync
MKS-2010/2015/2017
Reference inputs BNC type x 2, 75 Ω with loop-through
HDTV system: HD tri-level sync, Analogue
black burst, or analogue sync
SDTV system: Analogue black burst or analogue
sync
Ext display output Mini D-sub 15-pin
x 1, Analogue RGB interface
Control signals
MFS-2000
Switcher interface
Control LAN RJ-45 x 1, 100 BASE-TX
Data LAN RJ-45 x 1, 100 BASE-TX
DME interface
Control LAN RJ-45 x 1, 100 BASE-TX
Data LAN RJ-45 x 1, 100 BASE-TX
GPI D-sub 25-pin (female) x 1, TTL
level inputs x 8, Relay contact
outputs x 4, Open collector outputs
x4
Tally D-sub 25-pin (female) x 1, Relay
contact outputs x 4, Open collector
outputs x 4
Serial tally D-sub 9-pin (female) x
1, RS-422A
MKS-2010/2015/2017
Control LAN RJ-45 x 1, 100 BASE-TX
Data LAN RJ-45 x 1, 100 BASE-TX
Peripheral LAN RJ-45 x 1, 100 BASE-TX
Device USB type A x 1, compliance
with USB 1.1
Remote BNC type x 1, S-BUS
GPI D-sub 25-pin (female) x 1, TTL
level inputs x 8, Relay contact
outputs x 4, Open collector outputs
x4
MKS-2440
Image file LAN RJ-45 x 1, 100 BASE-TX
Device IEEE 1394 6-pin x 1
MKS-2700
Peripheral LAN RJ-45 x 1,
100 BASE-TX
TALLY/GPI inputs D-sub 37-pin x 1, TTL level inputs x 34
TALLY/GPI outputs D-sub 37-pin x 2,
TTL level outputs x 18 each
REMOTE D-sub 9-pin x 6, RS-422A, various protocols
Дополнительные
аксессуары:
- MFS-2000 Процессор
мультиформатного видеомикшера
- MKS-2110M Дополнительный модуль входов/выходов
Расширяет исходную конфигурацию (8
входов и 4 выхода) до 16 входов и 8 выходов.
- MKS-2470 Комплект платы DME
- MKS-2440 Комплект платы кадровой памяти
- MKS-2420M Плата цветового корректора
- HK-PSU02 Резервный блок питания для MFS-2000
- MKS-2700 Пульт управления устройством
- HK-PSU01 Резервный блок питания (для MFS-2700)
- BZS-2000M ПО для апгрейда видеомикшера
Апгрейд видеомикшера до
мультиформатной конфигурации
- BZS-2440M ПО для апгрейда кадровой памяти
Апгрейд кадровой памяти для сигналов
стандартной четкости до
мультиформатной конфигурации
- BZS-2470M ПО для апгрейда DME Апгрейд DME для
сигналов стандартной четкости до
мультиформатной конфигурации
- MKS-2010 Панель управления 1 M/E
- MKS-2015 Панель управления 1,5 M/E MKS-2017
Панель управления 1,5 M/E Wide HK-PSU11
Резервный блок питания (панель)
