В 2000, году Sony
выпустила легендарную модель HDW-F900 –
первую в линейке Sony CineAlta с поддержкой
формата 24P. С тех пор HDW-F900 и следующая
модель HDW-F900R успешно удовлетворяли
потребности в оборудовании для
телевизионного производства (программ,
выходящих в прайм-тайм), а также
коммерческого и цифрового
кинопроизводства, где требуются высокое
качество изображения и широкие
возможности для творчества.

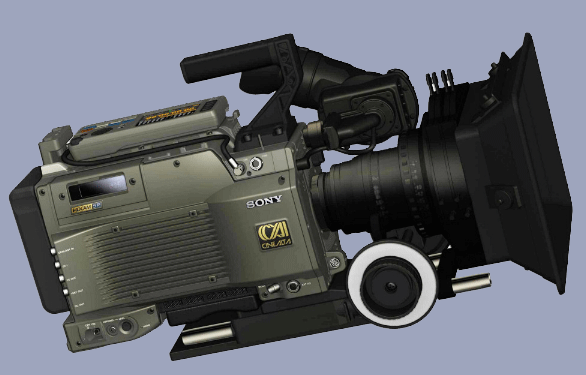

Сегодня Sony сделала еще один шаг вперед,
создав камкордер HDCAM-SR 24P следующего
поколения, модель SRW-9000. Он унаследовал
многие из лучших качеств HDW-F900/F900R,
обеспечивая при этом невероятную
рабочую мобильность – даже в тяжелых
условиях съемки – благодаря
моноблочной конструкции и выдающимся
параметрам изображения и записью в
формате HDCAM SR.
В стандартной конфигурации SRW-9000 может
осуществлять 10-разрядную запись 4:2:2 (Y/Cb/Cr)
самого высокого качества в режимах
1080/23,98P, 24P, 25P и 29,97P, а также 1080/50i и 59,94i. В
дополнение к этому, SRW-9000 может
записывать сигналы 4:2:2 720/50P и 59,94P,
которые используются для создания
программ цифрового телевидения и
передачи по линиям связи. Для
пользователей, которым требуется
больший выбор творческих возможностей,
выпускаются разнообразные платы опций,
позволяющие реализовать все
преимущества записи 1080 4:4:4 (RGB) в полной
полосе частот, функции съемки и записи с
переменной частотой кадров SR Motion,
осуществлять выбор гамма-характеристики
(S-Log Gamma); также имеется возможность
расширения входов и выходов.
Предоставляя расширенную
функциональную гибкость при меньших
затратах, SRW-9000 является идеальным
выбором для применений в отрасли
вещания, требующих качества изображения,
обеспечиваемого форматом HDCAM-SR, и
широкой свободы для творчества. Не
только сегодня, но и в будущем SRW-9000 будет
восхищать качеством изображения в
цифровом кинопроизводстве, а также при
производстве коммерческих программ,
телевизионных постановок и
документальных фильмов.
Поразительное
качество изображения в формате HDCAM SR
SRW-9000 – моноблочный
камкордер HDCAM-SR, обеспечивающий
разрешение Full HD благодаря применению
2/3-дюймовых ПЗС матриц с межстрочным
переносом зарядов (IT). Эти матрицы в
комбинации с высококачественным 14-разрядным
АЦП и цифровой обработкой сигнала
позволяют снимать изображения
удивительного качества в форматах
1080/60P и 1080/50P с низким уровнем шума при
высокой чувствительности. В
дополнение к этому, возможно
присоединение аккумуляторных
батарей Sony серии BP-GL для
использования в качестве
дополнительного источника питания.
Имеющий функцию записи (на базе
формата HDCAM-SR) и компактную
моноблочную конструкцию, SRW-9000
отличается большой мобильностью и
комфортом для съемки как внутри, так
и вне помещения.
Цифровая запись
изображений RGB 4:4:4 в полной полосе
частот
С добавлением платы
обработки HKSR-9003 4:4:4 (RGB) (опция) SRW-9000
становится камкордером с цифровой
обработкой RGB сигнала высокой
четкости 4:4:4, который можно получить
на выходе для последующего
использования в видеопроизводстве,
требующем высокого качества
изображения. SRW-9000 также позволяет
использовать с той же платой опции
функцию S-LOG Gamma, предоставляющую
пользователям гибкие возможности
коррекции изображений на стадии
постпроизводства.
Съемка с переменной
частотой кадров
При добавлении
платы кэш-памяти HKSR-9002 SRW-9000 может
записывать изображения с переменной
частотой кадров, от 1 до 60 кадр/с в
режиме 4:2:2. А при объединении HKSR-9002 с
HKSR-9003 та же функция реализуется в
режиме 4:4:4.
Широкий выбор
видоискателей
SRW-9000 позволяет
устанавливать три типа
видоискателей, включая HDVF-20A/200, HDVF-C35W
и HDVF-C30WR. Новая модель HDVF-C30WR
специально разработана для
использования с SRW-9000. Этот
видоискатель имеет улучшенные
функции, облегчающие фокусировку,
цветовой индикатор уровня яркости и
много других полезных функций. Кроме
того, благодаря использованию
предустановленных таблиц LUT (Look-Up Table
– «Таблица преобразования») для
функции S-Log Gamma, видоискатель
облегчает фокусировку и делает
процесс съемки интуитивным.
Разнообразные
установки гаммы
Имеются уникальная
функция S-LOG Gamma (с платой HKSR-9003),
функция HyperGamma и возможность выбора
гамма характеристики пользователем (стандартное
оснащение).
Возможность
промежуточной записи данных
изображения в кэш
Все, что было
записано в кэш в течение максимум
трех секунд до нажатия кнопки записи,
когда камкордер работал в режим
ожидания, переносится на ленту HDCAM-SR.
Возможность
расширения входов и выходов
При использовании
платы HKSR-9001 камкордер получат
дополнительные выходы HD-SDI (две линии)
и один дополнительный вход (AUX), что
позволяет соединять камкордер с
внешним звуковым мультиплексором.
Разнообразные
аксессуары
SRW-9000 совместим с
разнообразными аксессуарами Sony,
выпускаемыми для камер HDW-F900 и F23, деки
SRW-1 и камерных систем ARRI.
Технические
характеристики
Общие
данные
Масса
|
Приблизительно
6,5 кг
|
Требования к
электропитанию
|
12 В +5,0 В/-1,0 В пост.
|
Потребляемая
мощность
|
Приблизительно 57
Вт (при записи, без опций, режим
энергосбережения)
|
Рабочая
температура
|
От 0 до 40 °C
|
Температура
хранения
|
От -20 до +60 °C
|
Влажность
|
10% – 90%
(относительная влажность)
|
Время
непрерывной работы
|
Приблизительно 80
мин с батареей BP-GL95
|
Формат записи
|
Видеосигнал:
HDCAM-SR 440 Мбит/с, HDCAM-SR 880 Мбит/с
Цветовое пространство: 4:2:2, 4:4:4 SQ,
4:4:4 HQ (с HKSR-9003)
Звук: 12 каналов/24 бита/48 кГц
|
Время
записи/воспроизведения
|
HDCAM-SR 440 Мбит/с:
04:2:2, 4:4:4 SQ: 40 мин (30P) – 50 мин (24P)
HDCAM-SR 880 Мбит/с: 4:4:4 HQ: 20 мин (30P) – 25
мин (24P), 4:2:2, 4:4:4 SQ: 20 мин (60P), 24 мин
(50P)
|
Входы/выходы
GENLOCK IN (Вход
внешней синхронизации)
|
BNC x1, 1,0 В (размах),
75 Ом
|
TC IN (Вход
временного кода)
|
BNC (x1), 0,5 - 18 В
(размах), 10 Ом
|
SDI IN
|
-
|
AUDIO IN (Вход звука)
|
Каналы CH-1/CH-2: XLR
3-контактный (розетка) (x2),
Линия/Микрофон/Микрофон +48 В
(выбор)
SMPTE 292M (внедренный звук x12) (с HKSR-9001)
|
MIC IN (Вход
микрофона)
|
-
|
TEST OUT
(Контрольный выход)
|
BNC x1
(переключаемый)
HD Y/ SD композитный (знаки Вкл./Выкл.)
BNC x2
HD-SDI MON 1,2 (знаки Вкл./Выкл.)
HD-SDI SMPTE 292M (с внедренным звуком)
|
HD-SDI OUT (две линии)
|
BNC x2 (с опцией
HKSR-9001)
HD-SDI OUT LinkA/B
HD-SDI: SMPTE 292M (с внедренным звуком)
HD-SDI, две линии: SMPTE 372M (с внедренным
звуком)
|
VIDEO OUT (Выход
видеосигнала)
|
-
|
AUDIO OUT (Выход
звука)
|
-
|
TC OUT (Выход
временного кода)
|
BNC x1, 1,0 В (размах),
75 Ом
|
EARPHONE (Наушник)
|
Гнездо mini-jack х1
(стерео)
|
DC IN (Вход
постоянного напряжения)
|
Тип XLR,
4-контактный (вилка) х1, 11 – 17 В
пост.
|
DC OUT (Выход
постоянного напряжения)
|
4-контактный х1
(для приемника радиомикрофона), 11
– 17 В пост. (макс. 0,5 А)
|
LENS (Объектив)
|
12-контактный
|
REMOTE
(Дистанционное управление)
|
8-контактный
|
LIGHT (Свет):
|
-
|
КАМЕРНЫЙ АДАПТЕР
|
-
|
i.LINK
|
-
|
MEMORY STICK
|
x2 (для файлов
настройки камеры и обслуживания
ВМ)
|
Ethernet
|
-
|
USB
|
-
|
Характеристики
звукового сигнала
Частотная
характеристика
|
20 Гц – 20 кГц +0,5/-1,0
дБ
|
Динамический
диапазон
|
Более 100 дБ
|
Нелинейные
искажения
|
Менее 0,05% (на 1
кГц, опорный уровень)
|
Перекрестные
помехи
|
Менее -80 дБ (на 1
кГц, опорный уровень)
|
Детонация
|
-
|
Запас по уровню
|
20 дБ
|
Секция
камеры
Датчик
изображения
|
3 ПЗС-матрицы
2/3-дюйма с прогрессивным
разложением
|
Число
эффективных элементов
изображения
|
1920 (ширина) x 1080
(высота)
|
Оптическая
система
|
Призма F1,4
|
Встроенные
оптические фильтры:
|
A: 3200K, B: 4300K, C: 5600K, D:
6300K, E: ND0,3 (1/2ND) 1: Clear (Прозрачный) 2:
ND0,6 (1/4ND), 3: ND1,2 (1/16ND), 4: ND1,8 (1/64ND), 5: CAP
(Закрыто)
|
Скорость затвора
|
Угол 360,0°~ 4,3°
Плавная регулировка (ECS)
|
Функция
замедленного и ускоренного
движения
|
(с HKSR-9002)
Выбор частоты кадров при записи 1
– 60 кадр/с
|
Узел крепления
объектива
|
Специальное
упрочненное 2/3-дюймовое
байонетное крепление Sony (B4)
|
Чувствительность
(2000 лк, степень отражения 89,9%)
|
29,97 PsF: T11 ISO580
|
Выбор усиления:
|
-6, -3, 0, 3, 6, 9, 12 дБ
|
Уровень
вертикальных тянущихся
продолжений
|
-135 дБ (типовое
значение)
|
Отношение С/Ш
|
55 дБ
|
Горизонтальная
четкость
|
1000 твл (в центре
экрана)
Глубина модуляции 5% или более
|
Совмещение
растров
|
В пределах 0,02%
(все зоны, без объектива)
|
Supplied_Accessories
Руководство по
эксплуатации
|
|
Колпачок узла
крепления объектива
|
|
Подъемная
пластина
|
|
V-образная
пластина
|
|
Ручка
|
|
Кабельная
разводка
|
|
Кабель Cp (L, M)
|
|
|
