Это
разработка Sony предназначена для

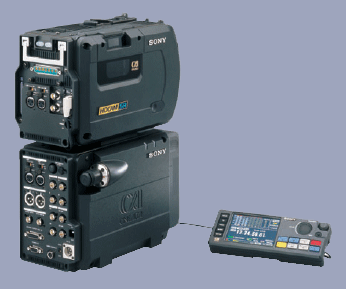

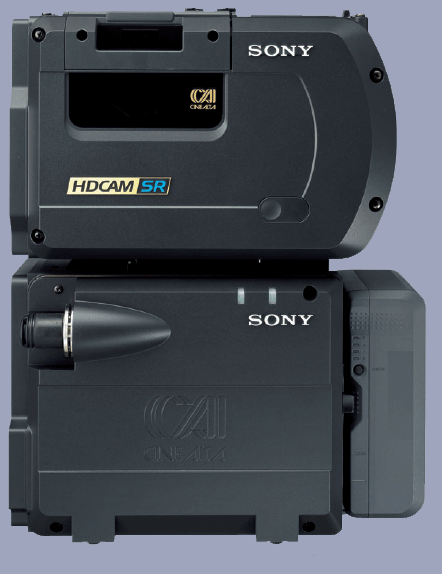

эксплуатации в полевых условиях. SRW-1,
объединенный с адаптером SRPC-1, образует
портативную систему видеозаписи,
работающую в полной
полосе частот 4:4:4 (RGB). Такое решение
предложено Sony впервые. Новая система
расширяет гибкость ТВЧ-производства на
базе продукции CineAlta, которая теперь
может использоваться и в полевых
условиях.
SRW-1/SRP-1
соединяется с камерой HDC-F950 по одному
оптоволоконному кабелю. В результате
получается очень удобная
высококачественная система 4:4:4 для
цифровой кинематографии и других
применений. SRW-1 также можно
конфигурировать для работы с
камкордером HDCAM Sony
HDW-F900 и записи компонентных ТВЧ-изображений
4:2:2.
Адаптер SRPC-1, специально разработанный
для SRW-1, выполняет различные функции
обработки видеосигнала и содержит целую
группу входов и выходов для различных
сигналов, включая видеосигналы высокой
и стандартной четкости, 12 каналов
цифрового звука и 4 канала аналогового
звука. Функции обработки включают 2-3
pull-down, понижающее преобразование и
преобразование цветового пространства
RGB – Y/Pb/Pr.
Техническое
описание
-
Высококачественная
ТВЧ запись в полевых условиях.
Входные и выходные сигналы:
- 1920 х 1080 4:2:2 (Y/Pb/Pr), 10 бит;
- 1920 х 1080 4:4:4 (RGB), 10 бит;
-
Сжатие MPEG-4
Studio Profile (SP) 4:2:2 или 4:4:4 (RGB);
-
ТВЧ-запись
и воспроизведение в формате
"1080" с различными кадровыми
частотами:
- Прогрессивный
сигнал: 23,976/24/25/29,97/30/50/59,94/60 Гц;
- Чересстрочный сигнал: 50/59,94/60 Гц;
- Запись с изменяемой частотой
кадров;
-
RGB-запись для
цифровой кинематографии:
Сигналы RGB и сигналы управления
передаются по одному
оптоволоконному кабелю;
-
Качество ТВЧ с
использованием формата HDCAM-SR:
Объем записываемых данных более
чем в шесть раз превышает
обеспечиваемый в формате HDCAM;
-
Высоконадежная
видеолента со стабильными
параметрами;
-
Режим Backspace editing (Монтаж
со стыковкой к предыдущему
эпизоду);
-
Время записи 50
минут (24Р)/40 минут (60i) на кассету
размера S;
-
Для увеличения
времени записи возможно
каскадное соединение
видеомагнитофонов с
использованием оптоволоконного
кабеля;
-
Управление по шине
RS-422 (для перезаписи и соединения с
сервером);
-
Соединение с ТВ
камерой по оптоволоконному
кабелю (опция);
-
Отсоединяемая
панель управления;
-
Компактное и
легкое исполнение;
-
Надежная
конструкция;
-
Встроенная
функция Tele-File (считывание и запись
данных кассеты с использованием
ярлыка, содержащего ИС памяти);
-
Встроенная
функция преобразования
последовательности кадров 2-3
pull-down;
-
Разнообразные
выходы, обеспечивающие большую
гибкость применения.
Запись
на ленту
|
Частота
кадров в режиме
воспроизведения
|
Выходной
сигнал
|
HD-SDI
OUT
|
SDI
OUT
|
1920
х 1080 P/i
(прогрессивный
/чересстрочный)
|
4:4:4
|
23,98P
|
1080/4:4:4,
23,98Pили 1080/4:2:2, 23,98P или 59,94i
|
525/59,94i
|
25P
(50i)
|
1080/4:4:4или
4:2:2, 25P (50i)
|
625/50i
|
29,97P
(59,94i)
|
1080/4:4:4или
4:2:2, 29,97P (59,94i)
|
525/59,94i
|
4:2:2
|
23,98P
|
1080/4:2:2,
23,98Pили 59,94i или 1080/4:4:4, 23,98P
|
525/59,94i
|
25P
(50i)
|
1080/4:2:2или
4:4:4, 25P (50i)
|
625/50i
|
29,97P
(59,94i)
|
1080/4:2:2или
4:4:4, 29,97P (59,94i)
|
525/59,94i
|
Технические
характеристики:
Общие
|
Требования
к электропитанию:
|
11 ... 17 В
пост.
|
Рабочая
температура:
|
0° ... +40° С
|
Температура
хранения:
|
-20° ... +60° С
|
Рабочая
влажность:
|
25% ... 80% (относительная)
|
Масса:
|
(приблизительно)
7,7 кг
|
Габариты (Ш
х В х Г):
|
4272 х 400 х 147
мм
|
Время
цифровой записи/воспроизведения:
|
макс. 50
минут с кассетой BCT-40SR (режим
24P)
|
Время
прямой/обратной перемотки:
|
Менее 5
минут с кассетой BCT-40SR
|
Время
загрузки/выгрузки кассеты:
|
Менее 3
секунд
|
Входные/выходные
сигналы
|
Вход
последовательного ТВЧ-сигнала
(видео + звук):
|
BNC (x2),
последовательный цифровой
сигнал (1,485 Гбит/с), SMPTE 292M, 372
M/BTA S-004/ITU-R.BT 709
|
Вход
опорного ТВЧ-сигнала:
|
BNC (x1),
трехуровневый сигнал
синхронизации, 0,6 В (размах),
75 Ом, полярность
синхроимпульсов
отрицательная или сигнал
черного с вспышкой, 0,286 В (размах),
75 Ом, отрицательные
синхроимпульсы
|
Вход
опорного сигнала
стандартной четкости:
|
BBNC (x1),
проходной выход, сигнал
черного с вспышкой, 0,286 В (размах),
75 Ом, отрицательные
синхроимпульсы
|
Вход
цифрового звукового
сигнала (каналы 7/8, 11/12):
|
BNC (x2), AES/EBU
|
Вход
аналогового звукового
сигнала (каналы 1, 2, 5, 6):
|
XLR 3-контактный,
розетка (х4), +4 дБм, 600 Ом,
низкоомный, симметричный)
|
Вход
временного кода:
|
BNC (x1), 0,5 ...
18 В (размах), 10 кОм
|
Выход
последовательного ТВЧ-сигнала
(видео + звук):
|
BNC (x2),
последовательный цифровой
сигнал (1,485 Гбит/с), SMPTE 292M, 372
M/BTA S-004/ITU-R.BT 709
|
Выход для
ТВЧ-монитора:
|
BNC (x1),
наложение знаковой
информации,
последовательный цифровой
сигнал (1,485 Гбит/с), SMPTE 292M/BTA
S-004/ITU-R.BT 709
|
Выход для
монитора стандартной
четкости:
|
BNC (x1),
наложение знаковой
информации,
последовательный цифровой
сигнал (270 Мбит/с), SMPTE 259M
|
Выход
цифрового звукового
сигнала (каналы 1 - 12):
|
Мультисоединитель
D-sub
|
Контрольный
выход аналогового
звукового сигнала:
|
XLR 3-контактный
(х2), вилка, +4 дБм, нагрузка 600
Ом, низкоомный,
симметричный
|
Выход
временного кода:
|
BNC (x1), 1,0 В (размах)/75
Ом, 2,2 В (размах)/10 кОм
|
Наушники:
|
Гнездо mini
jack
|
Вход
дистанционного управления
Remote 1:
|
D-sub 9-контактный,
розетка, 9-контактный
интерфейс ДУ Sony
|
Вход/выход
дистанционного управления:
|
RS-422
|
Вход
дистанционного управления
камерой:
|
|
|
|
|
