Запись и
воспроизведение в формате HDCAM
В HDCAM используется внутрикадровое
дискретное косинусное преобразование
со сжатием 7:1.
Имеется четыре канала цифрового звука с
частотой дискретизации 48 кГц и 20-битным
разрешением.
Выбираемые
кадровые частоты

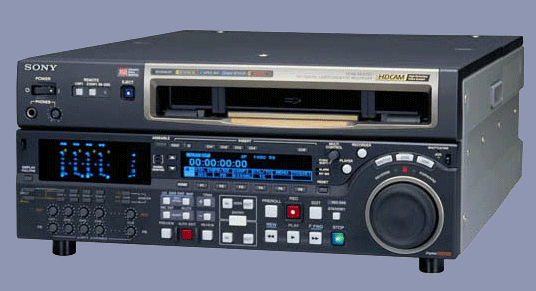

HDW-M2000P/20 позволяет производить запись и
воспроизведение в форматах 1080/50i, 1080/59,94i,
1080/25P, 1080/29,97P, 1080/23,98P и 1080/24P.
Совместимость по
воспроизведению с кассетами
стандартной четкости
Возможно воспроизведение кассет Betacam,
Betacam SP, Betacam SX, MPEG IMX и Digital Betacam. HDW-M2000P/20
оптимизирован для воспроизведения
кассет аналоговых форматов 625/50 Betacam и
Betacam SP, но может воспроизводить и ленты
525/60 Betacam и Betacam SP с хорошим качеством,
достаточным для мониторинга. Полное
качество воспроизведения достигается
при воспроизведении лент Betacam SX, MPEG IMX и
Digital Betacam 525/60.
Встроенный
повышающий и понижающий
преобразователи стандартов
HDW-M2000P/20 содержит встроенный понижающий
преобразователь из ТВЧ в ТСЧ и
встроенный повышающий преобразователь
из ТСЧ в ТВЧ. Понижающее преобразование
позволяет при воспроизведении лент,
снятых в формате HDCAM, формировать
выходной сигнал стандартной четкости
для последующего постпроизводства или
распространения материала. При
понижающем преобразовании в ВМ можно
выбрать обработку кадра со сжатием или
подрезанием изображения для его
отображения на мониторе 4:3.
Никаких
компромиссов в отношении качества при
монтаже
Возможен монтаж сборкой, вставкой и
с опережающим считыванием. При
использовании в режиме с опережающим
считыванием HDW-M2000P/20 можно использовать
для ввода титров в видеоматериал на
одном видеомагнитофоне.
Замедленное
движение с вещательным качеством
В стандартном исполнении HDW-M2000P/20
комплектуется головками динамического
трекинга (DT). Изображения вещательного
качества можно воспроизводить в
диапазоне скоростей от -1 до х2 для лент
HDCAM и от -1 до х3 для кассет Betacam, Betacam SP, Betacam
SX, MPEG IMX и Digital Betacam.
Высокое качество
изображения при поиске в режиме jog
Выбор монтажных точек производится в
HDW-M2000P/20 очень просто.
Максимальная скорость для изображения и
звука – 50-кратная от номинальной
скорости воспроизведения.
Компактно шасси
В HDW-M2000P/20 используется шасси 4U, общее для
видеомагнитофонов MPEG IMX и
видеомагнитофонов Digital Betacam новой серии
DVW-M2000P.
Режим окружающего
звука
Поддерживаются стандарты Dolby-E и AC-3.
Общие
|
Требования к
электропитанию:
|
~100 – 240 В, 50/60 Гц
|
Потребляемая
мощность:
|
220 Вт
|
Рабочая температура:
|
+5 °C ... +40 °C
|
Температура
хранения:
|
-20 °C ... +60 °C
|
Влажность:
|
25% – 90% (относительная
влажность)
|
Масса:
|
Около 23 кг
|
Габариты:
|
427 х 174 х 544 мм
|
Формат записи:
|
HDCAM (1080/50i, 59,94i, 25P, 29,97P,
23,98P, 24P)
|
Форматы
воспроизведения:
|
HDCAM (1080/50i, 59,94i, 25P, 29,97P,
23,98P, 24P)
Digital Betacam
MPEG IMX
Betacam SX
Betacam SP
Betacam
|
Время записи в
формате HDCAM:
|
До 155 минут (48 Гц) с L-кассетой
До 149 минут (50 Гц) с L-кассетой
До 124 минут (59,94 Гц) с L-кассетой
До 50 минут (48 Гц) с S-кассетой
До 48 минут (50 Гц) с S-кассетой
До 40 минут (59,94 Гц) с S-кассетой
|

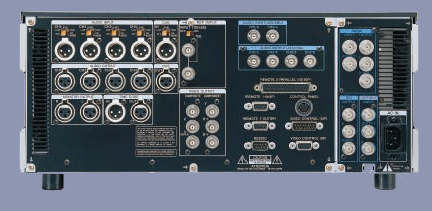

Входные
видеосигналы
|
Аналоговый опорный:
|
1 x BNC с проходным
выходом
|
HD-SDI:
|
1 x BNC (SMPTE 292M) 1,485 Гбит/с
|
SDTI (с установленной
дополнительной платой HKDW-102):
|
1 x BNC (SMPTE 305M) 270 Мбит/с
|
Выходные
видеосигналы
|
Аналоговый
композитный:
|
3 x BNC (один с
отображением знаковой информации)
|
Аналоговый
компонентный:
|
3 x BNC (Y, R-Y, B-Y)
|
SDI:
|
3 x BNC (один с
отображением знаковой информации)
|
HD-SDI:
|
3 x BNC (один с
отображением знаковой информации)
|
SDTI (с установленной
дополнительной платой HKDW-102):
|
2 x BNC
|
Входные
звуковые сигналы
|
Аналоговый звуковой
сигнал:
|
5 x XLR, 3-контактный (каналы
1-4 и режиссерский канал (CUE))
|
Цифровой звуковой
сигнал (AES/EBU):
|
2 x BNC (каналы 1/2 и 3/4)
|
Временной код:
|
1 x XLR, 3-контактный
|
Выходные
звуковые сигналы
|
Аналоговый звуковой
сигнал:
|
5 x XLR, 3-контактный (каналы
1-4 и режиссерский канал (CUE))
|
Цифровой звуковой
сигнал (AES/EBU):
|
4 x BNC (каналы 1/2, 3/4, 5/6
и 7/8)
|
Временной код:
|
1 x XLR, 3-контактный
|
Выход для монитора:
|
2 x XLR, 3-контактный
|
Дистанционное
управление
|
RS-422A IN (Вход):
|
D-sub, 9-контактный
|
RS-422A OUT (Выход):
|
D-sub, 9-контактный
|
RS-232C:
|
D-sub, 9-контактный
|
Управление
видеосигналом:
|
D-sub, 15-контактный; D-sub,
9-контактный
|
Панель управления:
|
Круглый, 10-контактный
|
Параллельное ДУ:
|
D-sub, 50-контактный
|
|
