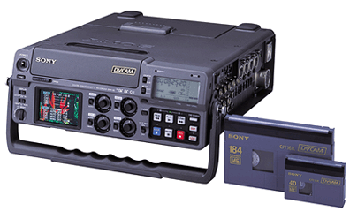

Видеомагнитофон DSR-50P
выполнен в новом, нетрадиционном
исполнении. Он имеет компактную
конструкцию и снабжен ручкой для
переноски. На передней панели размещены
основные органы управления, 2,5-дюймовый
цветной ЖК-монитор и дисплей, на который
выводятся временной код и другие данные.
Все соединители вынесены на боковую
панель. ВМ можно использовать как
устройство резервирования при
ответственной видеосъемке, простое
просмотровое устройство, устройство для
загрузки съемочного материала в систему
нелинейного монтажа и выгрузки
смонтированных программ и т.д.
Запись и воспроизведение в формате DVCAM
DSR-50P осуществляет цифровую компонентную
запись, обеспечивающую высокое качество
изображения. Имеется четыре цифровых
канала звука, причем запись можно
производить независимо в каждом канале.
Благодаря применению универсального
ЛПМ для двух размеров кассет
обеспечивается большое время записи:
-
Режим DVCAM: 184 минуты на
кассету стандартного размера, 40 минут
на миникассету
-
Режим DV: 270 минут на
кассету стандартного размера, 60 минут
на миникассету
* При воспроизведении ленты, записанной
в бытовом формате DV, в месте стыка
отдельных эпизодов может появляться
шумовая помеха.
Компактная
конструкция
DSR-50P имеет малые габариты и вес: около 3,75
кг (без кассеты и аккумулятора). ЛПМ
содержит так называемый anti-rolling mechanism,
обеспечивающий стабильное
транспортирование ленты при
пользовании ВМ в движении. Шасси
аппарата выполнено из прочного
магниевого сплава. Для работы в полевых
условиях большое удобство
предоставляет 2,5-дюймовый цветной ЖК-монитор
(200 000 точек). Для электропитания
используется литиево-ионная
аккумуляторная батарея Sony BP-L90A/1.
Различные интерфейсы
Наличие различных интерфейсов
облегчает интегрирование DSR-50P в
распространенные инфраструктуры.
-
i.LINK (DV In/Out) –
шестиконтактный интерфейс с
механизмом фиксации
-
Видеосигнал:
композитный вход/выход, аналоговый
компонентный выход, вход/выход S-Video
-
Четыре канала звука:
входы (XLR) и выходы (RCA)
-
Временной код: вход и
выход
-
26-контактный
интерфейс для камеры:
Разнообразные функции, обеспечивающие
удобство пользования
В DSR-50P (версия PAL) имеется возможность
просмотра лент, записанных в системе NTSC,
однако с определенными ограничениями:
изображение можно наблюдать на ЖК-мониторе
или телевизоре NTSC; уровень сигнала не
является стандартным и не регулируется.
Это режим предназначен только для
контроля.
Для установок в меню
используется комбинированная ручка
вращательно-нажимного действия, что
является удобным техническим решением
при насыщенной органами управления и
дисплеями передней панели.
Обеспечивается полная
функция копирования лент, включая
данные в ИС памяти кассеты.
На ЖК-мониторе
осуществляется индикация уровня звука
Для дистанционного
управления можно использовать гнездо
Control S и гнездо для ножного переключателя.
Спецификации
Общие
Потребляемая мощность Около 18
Вт
Масса 3,75 кг (включая ручку для
переноски, но без кассеты и
аккумуляторной батареи)
Габариты (Ш В Г) 247 89 311 мм (без
выступающих частей)
Входные/выходные сигналы
Видеосигнал (аналоговый)
Composite In (REF. In) BNC 1
Composite Out BNC 2
S-Video In mini DIN, 4-контактный 1
S-Video Out mini DIN, 4-контактный 1
Component Out BNC 3
Звук (аналоговый)
Audio In XLR, 3-контактный 4
Audio Out RCA 4
Monitor RCA 1
Цифровой вход/выход
i.LINK (DV In/Out) 6-контактный 1
Временной код
Time Code In BNC 1
Time Code Out BNC 1
Дистанционное управление
Control S Stereo mini jack 1
Ножной переключатель Stereo mini jack 1
Прочие
Camera In 26-контактный 1
DC In XLR, 4-контактный 1
Phones Stereo standard jack 1
|
