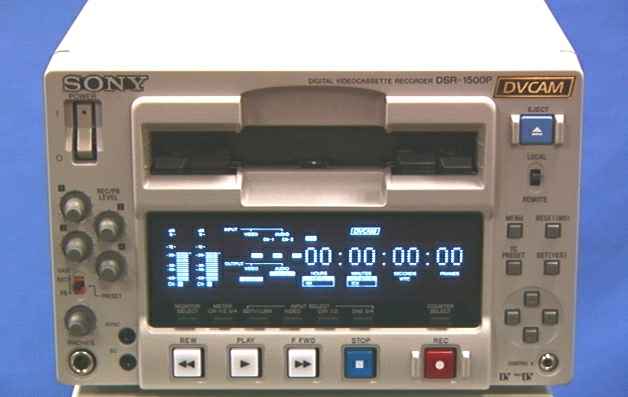

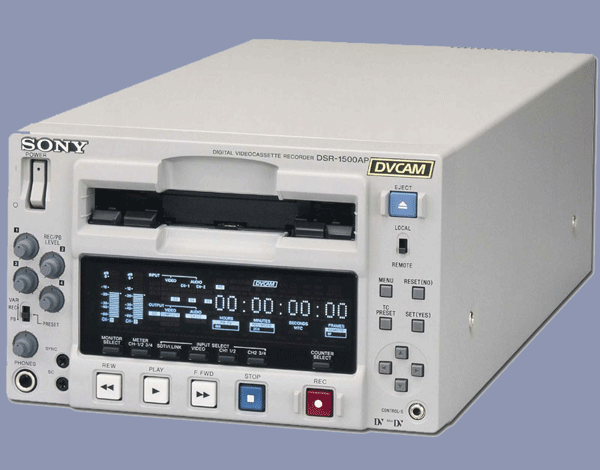

DSR-1500P – новый
монтажный ВМ формата DVCAM™,
обеспечивающий много существенных
преимуществ в профессиональной
видеозаписи. Благодаря тому, что наряду
с производством самого
видеомагнитофона также выпускается
полный набор интерфейсных плат
аналоговых и цифровых входов и выходов,
он может быть конфигурирован для
широкого диапазона применений – от
простого воспроизводящего устройства
до источника, обеспечивающего подачу
исходного материала в системах
линейного и нелинейного монтажа.
Компактное конструктивное исполнение –
DSR-1500P занимает всего половину ширины
стойки – делает его идеальным для
применения в ПТС и настольных монтажных
системах. Одним из главных достоинств
этого ВМ является его совместимость по
воспроизведению со всем семейством
форматов DV и DVCPRO. DSR-1500P отличается
профессиональными характеристиками и
высокой гибкостью. Эта модель –
идеальный выбор для современного
видеопроизводства.
-
Формат DVCAM для
профессионального применения
-
Совместимость по
воспроизведению с семейством
форматов DV (25 Мбит/с)
-
Разнообразные
интерфейсы (опции)
-
Компактный дизайн –
идеальный для настольного монтажа
-
Прекрасное качество
цифровых функций Slow Motion и Jog Sound
-
Интерфейсы
дистанционного управления
-
Регулировка уровня
звука
-
Легко переключаемые
режимы поиска изображения
-
Встроенный генератор
сигналов
-
Быстродействующий
ЛПМ
Описание
Формат DVCAM
Формат DVCAM – профессиональный формат,
созданный на базе популярного бытового
формата DV. Уникальный алгоритм сжатия
обеспечивает высокое качество
изображения и многократную перезапись
без потери качества; качество звука
соответствует записи на компакт-диск.
Совместимость по
воспроизведению с семейством форматов DV
Обеспечивается совместимость по
воспроизведению с семейством форматов DV
(25 Мбит/с) без необходимости
переключения в меню режимов
воспроизведения перед использованием.
Возможно воспроизведение лент
семейства форматов DV (25 Мбит/с), включая
бытовые (при записи в режиме стандартной
скорости – SP), а также DVCPRO (однако сигнал
воспроизведения DVCPRO на интерфейсах SDTI (QSDI™)
отсутствует). Более того, эти ленты можно
использовать в качестве исходного
материала для монтажа с точностью 0
кадров.
Разнообразные
интерфейсы
Аналоговые В стандартной
комплектации (плата аналоговых входов
DSBK-1504) DSR-1500Р содержит основные
аналоговые интерфейсы для
видеосигналов (композитный,
компонентный, S-Video (Y/C)), а также звуковых
сигналов (два канала звука через
соединители XLR). Благодаря этому ВМ можно
использовать не только как источник для
подачи материала в аналоговой монтажной
системе, но также и как простое
воспроизводящее просмотровое
устройство в вещательных студиях, ПТС и
т.д.
Цифровые При
установке различных интерфейсных плат,
выпускаемых как опции, обеспечивается
гибкость системной конфигурации.
Интерфейс SDI используется для
сопряжения с ВМ Digital Betacam® и Betacam SX®.
Интерфейс SDTI (QSDI™) служит для сопряжения
с другими видео- и звуковыми
устройствами и системами нелинейного
монтажа.
Звуковой интерфейс AES/EBU позволяет
осуществлять подключение к цифровым
звуковым микшерам и другим устройствам.
Прекрасное качество цифровых функций
Slow Motion и Jog Sound
Функции Slow Motion и Jog Sound обеспечивают
замедленное воспроизведение с
переменной скоростью в диапазоне от –0,5
до +0,5 от номинальной скорости
воспроизведения. В этих пределах
воспроизводится чистое без помех,
изображение и звук, что позволяет легко
и точно находить монтажные точки. Более
того, данные функции реализованы и для
других форматов: DV (режим SP) и DVCPRO.
Интерфейсы
дистанционного управления
DSR-1500P имеет два интерфейса: RS-422A и SIRCS (Sony
Integrated Remote Control System), иначе называемый CONTROL
S. RS-422A – интерфейс промышленного
стандарта, предназначенный для
профессионального монтажа и
обеспечивающий сопряжение DSR-1500P с ВМ Sony
и монтажными контроллерами. Интерфейс
SIRCS служит для подключения пульта ДУ Sony
DSRM-10, с помощью которого осуществляется
дистанционное управление ЛПМ.
Регулировка уровня
звука
Уровни звука можно регулировать на
передней панели в режимах записи и
воспроизведения.
Легко переключаемые
режимы поиска изображения
В DSR-1500P предусмотрены широкие
функциональные возможности для поиска
изображений с помощью кнопок на
передней панели. При нажатии на кнопку
или  осуществляется ускоренный поиск с 10-кратной
скоростью соответственно в прямом или
обратном направлении. Кнопки
и  позволяют производить поиск кадров с 0,21-кратной
скоростью также в прямом и обратном
направлении, а при удержании их в
нажатом положении – с 0,5-кратной
скоростью.
Встроенный генератор
сигналов
Встроенный генератор сигналов
формирует сигнал цветных полос и сигнал
черного поля с вспышкой для видеоканала
и звуковой тон 1 кГц или сигнал «тишины»
для звукового канала.
Быстродействующий
ЛПМ
Быстродействие ЛПМ является одним из
важнейших требований для
профессионального видеопроизводства.
Прекрасные механические параметры, в
частности, перемотка в обоих
направлениях с 85-кратной скоростью и
высокоскоростной (до 60-кратной скорости)
поиск с сохранением цветного
изображения, достигнуты в DSR-1500P
благодаря применению высоконадежного
прямого привода боковых узлов и БВГ.
Дополнительное удобство предоставляет
кассетоприемник для трех размеров
кассет: в ВМ можно загружать любые
кассеты указанных выше форматов без
специального механического адаптера.
Спецификации
Общие
Требования к электропитанию ~100 ... 240 В,
50/60 Гц
Потребляемая мощность 60 Вт (со всеми
опциями)
Рабочая температура 5 С 40 С
Температура хранения –20 С 60 С
Влажность при работе Менее 80%
Влажность при хранении Менее 90%
Масса 6 кг
Габариты (Ш В Г) 210 130 420 мм
Скорость ленты 28,221 мм/с
Время записи/воспроизведения
Кассета стандартного размера 184 мин с
PDV-184ME/184N/184MEM
Миникассета 40 мин с PDVM-40ME/40N/40MEM
Время прямой/обратной перемотки
Кассета стандартного размера Менее 3 мин
с PDV-184ME/184N/184MEM
Миникассета Менее 1 мин с PDVM-40ME/40N/40MEM
Скорость поиска
Режим Shuttle От стоп-кадра до 60-кратной
скорости
Режим Digital slow 0,5-кратная скорость
Характеристики видеосигнала
Полоса частот (для аналоговых
компонентных входов/выходов)
Сигнал яркости 25 Гц ... 5,0 МГц +1,0/-1,5 дБ
Сигнал цветности 25 Гц ... 2,0 МГц +1,0/-1,5 дБ
Отношение сигнал-шум (для аналоговых
компонентных входов/выходов) Более 55 дБ
К-фактор Менее 2,0%
Задержка Y/C Менее 30 нс
Характеристики звукового сигнала
Частотная характеристика
2-канальный режим (48 кГц/16 бит) 20 Гц ... 20
кГц 1 дБ
4-канальный режим (32 кГц/12 бит) 20 Гц ... 14,5
кГц 1 дБ
Динамический диапазон Более 87 дБ
Искажения (нелинейные + шум) Менее 0,07%

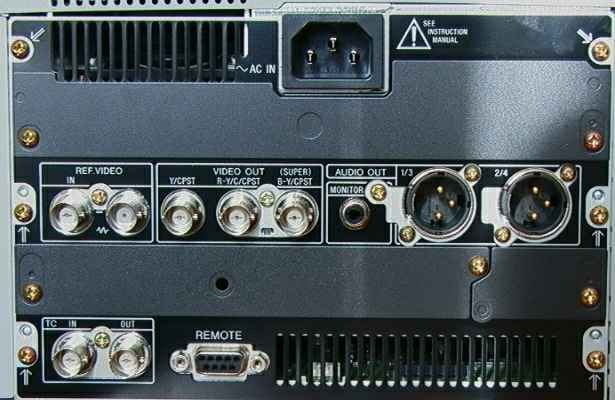

Входные сигналы
ВИДЕО (АНАЛОГОВЫЙ)
REF. Video Композитный, 1,0 В (размах), 75Ом,
синхроимп. отрицательные
(BNC 2, проходное соединение)
Video (BNC 2, проходное соединение)*1
Композитный, 1,0 В (размах), 75Ом, синхроимп.
отрицательные
* с DSBK-1504)
Component (BNC 3)*1 Y: 1,0 В (размах), 75 Ом, синхроимп.
отрицательные
* с DSBK-1504 R-Y: 0,7 В (размах), 75 Ом, синхроимп.
отрицательные
B-Y: 0,7 В (размах), 75 Ом, синхроимп.
отрицательные
S-Video (BNC 2)*1 Y: 1,0 В (размах), 75 Ом, синхроимп.
отрицательные
* с DSBK-1504) C: 0,3 В (размах), 75 Ом (на уровне
вспышки)
ВИДЕО (ЦИФРОВОЙ)
SDI (BNC 1)*2 Соответствует
последовательному цифровому интерфейсу
* с DSBK-1501) (270 Мбит/с), ITU-R BT.656
SDTI (QSDI) (BNC 1)*2 Соответствует SDTI (270 Мбит/с),
SMPTE 305/322M
* с DSBK-1501)
i.LINK (DV In/Out) (6-конт. 1) На основе IEEE 1394
* с DSBK-1503
ЗВУК (АНАЛОГОВЫЙ)
Аналоговый (XLR 3-конт., розетка 2) -6/-3/0/+4 дБu,
высокое сопротивление
* с DSBK-1504)
ЗВУК (ЦИФРОВОЙ)
AES/EBU (BNC 2) 75 Ом (несимметричный)
* с DSBK-1501)
ВРЕМЕННОЙ КОД
Time Code In (BNC 1) 0,5 … 18 В (размах), 3 кОм,
несимметричный
Выходные сигналы
ВИДЕО (АНАЛОГОВЫЙ)
Video 1/2/3(SUPER) (BNC 3)*3 Композитный, 1,0 В (размах),
75Ом, синхроимп. отрицательные
Component (BNC 3)*3 Y: 1,0 В (размах), 75 Ом, синхроимп.
отрицательные
R-Y: 0,7 В (размах), 75 Ом, синхроимп.
отрицательные
B-Y: 0,7 В (размах), 75 Ом, синхроимп.
отрицательные
S-Video (BNC 2)*3 Y: 1,0 В (размах), 75 Ом, синхроимп.
отрицательные
C: 0,3 В (размах), 75 Ом (на уровне вспышки)
ВИДЕО (ЦИФРОВОЙ)
SDI (BNC 2)*4 Соответствует
последовательному цифровому интерфейсу
* с DSBK-1501) (270 Мбит/с), ITU-R BT.656
SDTI (QSDI) (BNC 2)*4 Соответствует SDTI (270 Мбит/с),
SMPTE 305/322M
* с DSBK-1501)
i.LINK (DV In/Out) (6-конт. 1) На основе IEEE 1394
* с DSBK-1503
ЗВУК (АНАЛОГОВЫЙ)
Аналоговый (XLR 3-конт., вилка 2) -6/-3/0/+4 дБu (выбор
в меню)
Monitor (RCA 1) - +1 дБ, 47 кОм, несимметричный) (-20
dBFS)*5
Headphone (гнездо наушников JM-60 1) - –13 дБu, 8 Ом,
несимметричный) (-20 dBFS)
ЗВУК (ЦИФРОВОЙ)
AES/EBU (BNC 2) 75 Ом (несимметричный)
* с DSBK-1501)
ВРЕМЕННОЙ КОД
Time Code Out (BNC 1) 2,2 В (размах), 75 Ом,
несимметричный
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
RS-422A D-sub, 9-контактный (розетка) 1
Control S (SIRCS) Гнездо Stereo mini jack 1
_____________________
*1: Для входов Video, Component и S-Video
используются одинаковые соединители BNC.
*2: Для входов SDI и SDTI (QSDI) используются
одинаковые соединители BNC. *3: для входов
Video, Component и S-Video используются одинаковые
соединители BNC. *4: Для входов SDI и SDTI (QSDI)
используются одинаковые соединители BNC.
*5: Громкость контрольного сигнала можно
регулировать с помощью ручки PHONE LEVEL.
Аксессуары
Принадлежности, входящие в комплект
Сетевой шнур
Руководство по эксплуатации
Принадлежности, поставляемые
дополнительно
DSBK-1501 – плата цифровых входов/выходов
DSBK-1503 – плата входов/выходов i.LINK/DV
DSBK-1504 – плата аналоговых входов
RCC-5G/10G/30G – 9-контактный кабель
дистанционного управления
CCF-3L/CCFD-3L – кабель DV (6 контактов – 6
контактов/6 контактов – 4 контакта)
DSRM-10 – пульт дистанционного управления
PDVM-12ME/22ME/32ME/40ME – цифровая видеокассета (размер
мини)
PDV-34ME/64ME/94ME/124ME/184ME – цифровая
видеокассета (стандартный размер)
PDVM-32N/40N – цифровая видеокассета без ИС
памяти (размер мини)
PDV-64N/124N/184N – цифровая видеокассета без
ИС памяти (стандартный размер)
PDVM-32MEM/40MEM – цифровая видеокассета (мастер-лента,
размер мини)
PDV-64MEM/124MEM/184MEM – цифровая видеокассета (мастер-лента,
стандартный размер)
PDVM-12CL – чистящая кассета (размер мини)
PDV-12CL – чистящая кассета (стандартный
размер)
|
