Пять слотов для карт Р2
Оснащенная пятью
слотами для PC Card, дека AJ-SPD850
позволяет установить одновременно
пять карт Р2 и непрерывно
воспроизводить довольно длинные клипы,
записанные последовательно на
нескольких картах. Используя линейный
ввод, Вы можете также записать
непрерывный и довольно
продолжительный клип последовательно
на пяти картах Р2.
Возможность переключения формата
DVCPRO50/DVCPRO/DV
Дека AJ-SPD850 может
производить запись в формате DVCPRO со
скоростью 25 Мбит/с, в
высококачественном цифровом формате
4:2:2 DVCPRO50 со скоростью 50 Мбит/с и в
формате DV. На одной карте Р2 размером 4
Гб* помещается до 16 минут записи в
форматах DVCPRO/DV или 8 минут в формате
DVCPRO50. Используя все пять слотов, Вы
получаете около 80 минут непрерывной
записи или воспроизведения в форматах
DVCPRO/DV или 40 минут в формате DVCPRO50 -
достаточно для трансляции в прямом
эфире или линейной записи.
* Часть общей емкости карты
отводится для хранения систем-ных
данных, поэтому реальная емкость карты
ниже указываемой на карте.
Четырехканальная цифровая
аудиозапись во всех форматах
Во всех форматах -
DVCPRO/DV и DVCPRO50 - дека AJ-SPD850 может
записывать цифровые аудиосигналы
частотой 48 кГц/16 бит на каждом из
четырех каналов. Каждый канал также
снабжен аналоговым/цифровым (AES/EBU)
вводом/выводом, благодаря чему дека AJ-SPD850
является идеальным устройством для
производства новостийной продукции и
ве-щания на нескольких языках.
Действия, аналогичные функции
пленочного ведиомагнитофона, включая
Jog и Shuttle
Дека AJ-SPD850
оснащена хорошо знакомой панелью
управления, позволяющей пользоваться
привычными функциями видеомагнитофона
формата DVCPRO, включая Jog и Shuttle. Режим VAR
обеспечивает не шумящее замедленное и
ускоренное воспроизведение на
скорости от -1х (обратное воспроизведе-ние)
до 1х стандартной скорости. Поиск с
помощью Shuttle осуществим при 100х
нормальной скорости в любом
направлении. Исходящий видеосигнал
можно регулировать с помощью пульта
дистанционного управления, что делает
управление простым и привычным для тех,
кто привык иметь дело с пленочным
видеозаписывающим оборудованием.

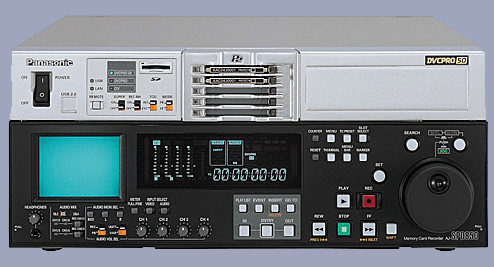

Цветной ЖК монитор позволяет
просматривать миниатюры
3,5-дюймовый
цветной ЖК монитор на передней панели
позволяет следить за записью и
воспроизведением и видеть миниатюры
клипов. Используя миниатюры и кнопки
управления, Вы можете выбирать клипы
для моментального доступа и
воспроизведения.
Слот для карт SD Memory Card
Дека AJ-SPD850
осуществляет считывание и запись на
вставленную в имеющийся слот карту
памяти SD Memory Card. Вы можете также
использовать карту SD Memory Card для
хранения информации о списке эпизодов
для воспроизведения.
Воспроизведение голосового
комментария
Используйте эту
функцию для воспроизведения голосовых
комментариев к клипам, записанным с
помощью камеры Р2, например,
комментариев членов съемочной группы.
С помощью функции воспроизведения
миниатюр Вы сможете понять, имеются ли
на карте соответствующие голосовые
фрагменты или маркеры кадров.
Новая функция воспроизведения списка
(монтажного листа) позволяет
осуществлять нелинейный монтаж,
аналогичный монтажу на пленочном
видеомагнитофоне
С картой Р2 вам
доступна новая замечательная функция
списка воспроизведения. Вы можете
отметить до 100 различных эпизодов,
используя маркеры In (начало) и Out (конец),
и воспроизводить их затем в выбранном
Вами порядке. Благодаря уникальному
высокоскоростному произвольному
доступу к карте памяти Вы получаете
возможность непрерывного
воспроизведения без временной
задержки и других перерывов между
эпизодами. Эта функция позволяет
осуществлять несложные виды
нелинейного монтажа, такие же как на
пленочном записывающем устройстве,
используя только деку Р2 (т.е., без
помощи компьютера). Смонтированные
эпизоды ничем не отличаются от
материалов, выходящих в эфир, то есть у
Вас появится возможность легко и
быстро делать экстренные выпуски
новостей и выполнять другие анало-гичные
задачи. А если Вы установите на своей
камере дополнительное записывающее
устройство DVD-RAM/-R (скоро поступит в
продажу), то легко сможете сохранить
данные с Р2 карт.

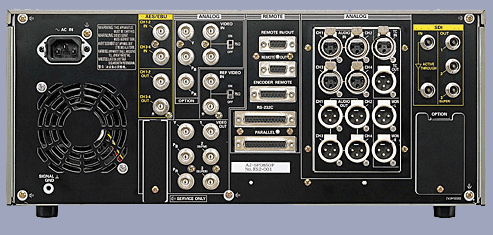

RS-422a и другие привычные интерфейсы
Дека AJ-SPD850
оснащена интерфейсами, многие из
которых хорошо знакомы тем, кто работал
с пленочными записывающими
устройствами формата DVCPRO - RS422a,
интерфейс компонентного/композитного
видео, аналоговый/цифровой звук, REF
видео и др. Соедините деку AJ-SPD850 с
видеомонтажным пультом, и Вы можете
использовать ее в качестве
проигрывателя в системе линейного
монтажа.
Имеющиеся
интерфейсы также позволят Вам
осуществить поэтапный перенос данных с
пленки на карту памяти. Например, Вы
можете использовать камкордер Р2 для
записи, а уже имеющееся у Вас
оборудование - для последующей
обработки отснятого материала и
трансляции.
Размер 4U
Дека AJ-SPD850
имеет ту же высоту и размер, что и
широко используемые видеомагнитофоны
DVCPRO, и легко устанавливается в 19-дюймовую
стойку. Вы замените свой ста-рый
видеомагнитофон новой декой без
дополнительных проблем.
Интерфейсы ПК
- USB 2.6
(совместимость с новыми устройствами,
предусмотрена возможность
подключения дополнительных
компонентов): позволяет использовать
один из слотов деки - Р2 в качестве
выносного считывающего устройства
для Вашего компьютера.
- RS-232C: позволяет
осуществлять дистанционное
управление с Вашего компьютера.
- Ethernet (необходимо
обновление программного обеспечения):
позволяет подключаться к сети для
передачи данных.
Дополнительная функция
совместимости SDI/1EEE 1394
Вы можете
расширить свои возможности,
дополнительно установив интерфейс
серийного цифрового (SDI) ввода/вывода
и цифровой интерфейс IEEE 1394.
ОБЩИЕ ХАРАКТЕРИСТИКИ
| Источник
питания переменный ток |
100
... 240 В ±10%, 50/60 Гц |
| Энергопотребление |
макс.
105 Вт |
| Масса |
15
кг |
| Габариты
(Ш х В х Г) |
424
х 175,2 x 430 мм |
| Записываемый
видеосигнал |
переключаемый
525i/60, 625i/50 |
| Формат
видеозаписи |
переключаемый
DVCPRO50/DVCPRO/DV |
| Формат
звукозаписи |
48
кГц/16 бит, 4-канальный (DVCPRO50),
переключаемый 2-/4-канальный (DVCPRO/DV) |
| Носитель
записи |
карта
Р2 |
Длительность
записи/воспроизведения*
[DVCPRO/DV] |
[видео
25 Мб/с и 2-канальный звук] |
|
одна карта |
5 карт |
AJ-P2C004H
AJ-P2C002S |
ок. 16 мин
ок. 8 мин |
ок. 80 мин
ок. 40 мин |
Длительность
записи/воспроизведения*
[DVCPRO50] |
[видео
50 Мб/с и 4-канальный звук] |
|
одна
карта |
5 карт |
AJ-P2C004H
AJ-P2C002S |
ок. 8 мин
ок. 4 мин |
ок. 40 мин
ок. 20 мин |
| Цифровое
замедление |
Цифровое
замедление: -1 ... +1 нормальной
скорости (DVCPRO50/DVCPRO) |
ВИДЕОХАРАКТЕРИСТИКИ (ЦИФРОВОЕ ВИДЕО)
| Частота
дискретизации |
Y: 13,5 МГц,
PB/PR: 6,75 МГц (DVCPRO50) |
| Глубина
дискретизации |
8 бит |
| Формат
видеосжатия |
основан
на цифровом видео сжатие
(SMPTE314M) |
| Коэффициент
видеосжатия |
1/3,3 (DVCPRO50),
1/5 (DVCPRO) |
| Исправление
ошибок |
код Рида-Соломона |
| Видеобитрейт |
50 Мб/с (DVCPRO
50), 25 Мб/с (DVCPRO/DV) |
КОМПОНЕНТНЫЙ ВХОД/ВЫХОД
| Полоса
видеопропускания (525i) |
Y: 30 Гц ...
2,75 МГц (-2.0 дБ)
PB/PR: 30 Гц ... 5,75 МГц (-2.0
дБ) |
| Полоса
видеопропускания (625i) |
Y: 25 Гц ...
2,75 МГц (-2.0 дБ)
PB/PR: 30 Гц ... 5,75 МГц (-2.0
дБ) |
| Отношение
С/Ш |
более 55
дБ |
| К-фактор |
менее 1 % |
| Y/C Delay |
менее 20 нc |
КОМПОЗИТНЫЙ ВХОД/ВЫХОД
Полоса
видео
пропускания |
(525i) |
Y: 30 Гц ...
5,5 МГц (-3,0 дБ) |
| (625i) |
Y: 25 Гц …5,5
МГц (-3,0 дБ) |
| 3адержка
Y/C |
менее
20 нс |
ВХОДНОЙ
ВИДЕОСИГНАЛ
| Аналоговый
компонентный вход |
3 х
ВNС (Y,PB,PR) Y: 1,0 В (размах),
75 Ом |
| PB,PR(525i) |
переключаемый
0,486/0,7 В (размах),
75 Ом (75% color bar, 7,5% setup) |
| PB,PR(625i) |
|
| Аналоговый
композитный вход |
2 х
ВNС (сквозной), 75 Ом отключаемый,
Видео:
1,0 В (размах) (75 Ом) |
| Контрольный
вход |
аналоговый
композитный, 2 х BNC (сквозной),
75 Ом отключаемый |
| Вход SDI (дополнительно) |
2 х
ВNС (активное преобразование),
последовательный цифровой
компонентный
SMPTE259M-C (NTSC), стандарт ITU-R ВТ.656-4 (PAL) |
ВЫХОДНОЙ
ВИДЕОСИГНАЛ
| Аналоговый
компонентный выход |
3 х
ВNС (Y,PB,PR) Y: 1,0 В (размах),
75 Ом |
| PB,PR(525i) |
переключаемый
0,486/0,7 В (размах),
75 Ом (75% color bar, 7,5% setup) |
| PB,PR(625i) |
0,7 В (размах)
75 Ом (100% color bar) |
| Аналоговый
композитный выход |
2 х
ВNС (сквозной), 75 Ом отключаемый,
Видео:
1,0 В (размах) (75 Ом) |
| Контрольный
выход |
аналоговый
композитный, 2 х BNC (сквозной),
75 Ом отключаемый |
| Выход SDI
(дополнительно) |
2 х
ВNС (активное преобразование),
последовательный цифровой
компонентный
SMPTE259M-C (NTSC), стандарт ITU-R ВТ.656-4 (PAL) |
ДИАПАЗОН
НАСТРОЙКИ ВИДЕОВЫХОДА
| Усиление |
±3 дБ |
| Цветоусиление |
±3 дБ |
| Оттенок
(цветовая фаза) |
±30° |
Установочный
уровень
(уровень черного) |
±14 IRE (±100мВ) |
| Фаза
синхронизации |
±15 мкс |
| Регулировка
фазы |
±180° |
АУДИО
ХАРАКТЕРИСТИКИ
| Частота
дискретизации |
48 кГц (синхронизирована
с видео) |
| Глубина
дискретизации |
16 бит |
| АЧХ |
20 Гц ... 20
кГц, ±1,0 дБ (контрольный уровень) |
| Динамический
диапазон |
более 90
дБ (1 кГц, при выключенном
подчеркивании, взвешивание "А" |
| Искажения |
менее 0,05%
(1 кГц, при выключенном
подчеркивании, контрольный
уровень) |
| Взаимопроникновение |
менее -80
дБ (1 кГц между 2 каналами) |
| Бубнение
и призвуки |
ниже
измеримого уровня |
| Запас
по уровню |
20 дБ (NTSC),
18 дБ (PAL) |
| Приглушение |
Т1=50 мкс, Т2=15
мкс (автоматическое
включение/отключение) |
ВХОДНОЙ АУДИО
СИГНАЛ
| Аналоговый
вход |
4xXLR (1
канал/2 канал/3 канал/4 канал),
переклю-чаемый 600 Ом/высокоомный,
переключаемый +4/0/-20 дБ |
| Цифровой
вход |
2хВNС (1/2
каналы, 3/4 каналы), формат AES/EBU |
Последовательный
цифровой вход |
2 х BNC (активное
преобразование), 75 Ом
стандарт SMPTE259M-C/272M-A (NTSC)
стандарт ITU-R ВТ.656-4 (PAL) |
ВЫХОДНОЙ АУДИО
СИГНАЛ
| Аналоговый
выход |
4xXLR (1
канал/2 канал/3 канал/4 канал),
низкоомный, переключаемый +4/0/-20
дБ |
| Цифровой
выход |
2хBNC (1/2
каналы, 3/4 каналы), формат AES/EBU,
1,0±0,2 В (размах) 75 Ом |
Последовательный
цифровой выход |
3xBNC, 75 Ом
стандарт SMPTE259M-C/272M-A (NTSC)
стандарт ITU-R ВТ.656-4 (PAL) |
| Выход
на мониторы |
2xXLR,
низкоомный, переключаемый +4/0/-20дБ |
| Телефонный
выход |
стерео
мини джек, 8 Ом, регулируемый
уровень |
ДРУГИЕ ВХОДЫ И
ВЫХОДЫ
| Вход
сигнала времени |
1xXLR, 0,5 ...
8,0 В (размах), 10 кОм |
| Выход
сигнала времени |
1xXLR,
низкоомный. 2,0±0,5 В (размах) |
| Ввод-вывод
RS-422A |
D-образный
9-штырьковый разъем, интерфейс
RS-422A Interface |
| RS-232C |
D-образный
25-штырьковый разъем, интерфейс,
RS-232C Interface |
| Дистанционный
кодер |
D-образный
15-штырьковый разъем |
ДОПОЛНИТЕЛЬНЫЕ
АКСЕССУАРЫ
| AJ-YA755G |
Плата SDI |
| AJ-YAD850G |
Плата
интерфейса IEEE 1394 |
| AJ-DVD850G |
DVD
привод легко устанавливается
в 5.25” боксе в AJ-SPD850. DVD-R диск
стоимостью менее 2$ -
экономическое решение для
поддержки и сохранения файла в
кодеке DVCPRO или DVCPRO50. |
| AJ-MA75P |
Съемный
адаптер (устанавливается на
салазки - не включены в комплект) |
 |
