Коммутатор 8х8
сигналов RS-422: KT-880RS.

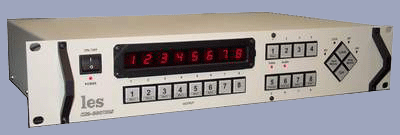

Коммутатор KT-880RS
предназначен для соединения до 8
контроллеров и до 8 управляемых
устройств интерфейса стандарта RS-422,
например 8-ми видеомагнитофонов и
монтажных контроллеров со стандартной
распайкой разъема SONY REMOTE-1 RS-422.
Основные
особенности
- Коммутатор
представляет собой электронную
матрицу ключей, оснащенную входными
и выходными драйверами RS-422.
Назначение вход-выход определяется
только распайкой разъемов DB-9F.
Разъемы группы "IN"
соответствуют конфигурации "Device"
(как на видеомагнитофоне), разъемы
группы "Out" – конфигурации «Controller»,
поэтому для подключения коммутатора
в разрыв линий между источниками
управления и магнитофонами
достаточно стандартных кабелей
"9pin-9pin", содержащих разъемы DB9M с
соединенными одноименными
контактами 2,3,7,8,4,6.
- Модель коммутатора
KT-880RS позволяет подключать любой из 8-ми
выходов к любому из 8-ми входов, при
этом программно запрещается
подключение 2-х или более выходов к
одному и тому же входу.
- Коммутатор KT-880RS
имеет энергонезависимую память, с
помощью которой восстанавливается
текущая конфигурация при выключении
и последующем включении питания. Для
записи наиболее часто используемых
конфигураций можно использовать до 8-ми
ячеек памяти, содержимое которых
также сохраняется при выключении
питания.
- Управление
коммутатором KT-880RS осуществляется с
помощью кнопок управления,
расположенных на передней панели,
кроме того возможно подключение
дополнительно пультов (панелей)
управления по каналу
последовательного интерфейса RS-485 и
компьютера по каналу
последовательного интерфейса RS-232C,
причем при управлении с передней
панели предусмотрена защита от
подключения 2-х или более выходов к
одному и тому же входу, а при
управлении от внешнего устройства
такая защита должна быть обеспечена
самим внешним устройством. Если с
внешнего устройства подается
команда на подключение 2-х или более
выходов к одному и тому же входу,
коммутатор переключается в
состояние 1 вход-1 выход ... 8 вход-8
выход.
- Звуковой сигнал,
сопровождающий нажатие кнопок, дает
пользователю дополнительную
информацию об отработке команд.
Съемные крышки кнопок специально
предназначены для вкладывания
надписей с названиями источников и
приемников сигналов, что позволяет
пользователю самому выбрать
наиболее удобные обозначения кнопок.
- Металлический
корпус, размеры 483х305х88 (19", 2U).
- Трехпроводное
питание 220 ÷ 230 В.
- Сертификат
соответствия №РОСС RU.ME67.B02040
|
