DS-142LC Кабельный
корректор видеосигналов
|
Les
|
- Выполнен в виде
модуля для установки в
стандартную корзину 10VCD с двумя
блоками питания PS-9-2A производства
фирмы LES.
- Предназначен для
приема композитного видеосигнала
(ПЦТС в соответствии с ГОСТ 7845-79)
после прохождения коаксиальных
соединительных линий длиной до
200-400м.
- Осуществляет
эффективное фоноподавление
синфазной помехи и разрыв цепей
сигнальной земли (за счет
дифференциального приема),
регулируемое усиление с
разветвлением на 4 и двухполосную
частотную коррекцию потерь в
кабеле.
- Тракт сигнала
включает широкополосный
дифференциальный приемник с
защитным цепями на входе,
позволяющий эффективно подавлять
возможные синфазные помехи, схему
двухполосной регулируемой
кабельной коррекции,
регулируемый усилитель, четыре
независимые выходные буфера и
двухполярный стабилизатор
питания.

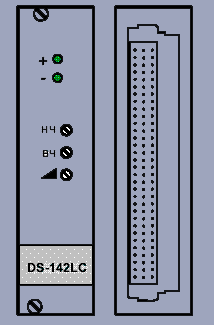

- Регулятор
коэффициента передачи и два
регулятора кабельной коррекции (высокочастотной
и низкочастотной) расположены на
передней панели "под шлиц".
- Дополнительные
переключатели корректирующих
цепей, расположенные под крышкой
модуля, позволяют изменить
постоянную времени и глубину
регулировки цепей коррекции, а
также тип тракта (открытый/закрытый).
- Сертификат
соответствия№POCC RU.ME67.B01729
|
|
|
|
|
