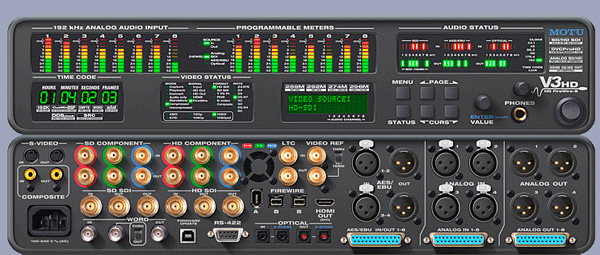

V3HD
- это внешний блок, который позволит вам
соединить между собой все ваше
оборудование, начиная от обычных SD
камкодеров и CRT мониторов и заканчивая
новейшими моделями профессиональных HD
камер, видеодек, LCD мониторов и
плазменных панелей. Вместе с V3HD вы
сможете осуществлять одновременный
мониторинг HD и SD видео при понижающей
или повышающей конверсии в реальном
времени.
Ключевые возможности:
- Подсоединяется по
FireWire, обеспечивает захват и вывод HD и SD
видео при работе на любом компьютере,
имеющем FireWire интерфейс, включая
ноутбуки Mac и PC
- Поддержка Apple Final Cut Pro
и Adobe Premiere Pro
- Захват и вывод 720 и 1080
HD по FireWire через стандартный формат
захвата DVCPro HD (100 Mb/sec) для обеспечения
прямого импорта в и вывода из Final Cut и
Premiere
- Захват и вывод uncompressed
10-bit SD видео
- Вывод по HDMI - вы можете
подсоединить HD плазменную панель, LCD
монитор или DLP проектор для
мониторинга в HD качестве
- Аппаратная
повышающая SD-to-HD конверсия
вещательного качества в реальном
времени
- Аппаратная
понижающая HD-to-SD конверсия
вещательного качества в реальном
времени
- Преобразование 2:3 или
2:3:3:2 с вставкой или удалением "лишних"
кадров в реальном времени
- Различные режимы
масштабирования для понижающей/повышающей
конверсии - anamorphic, pillar box, letterbox, 14:9 pillarbox,
14:9 letterbox и full screen
- Одновременная работа
с HD/SD источниками
- Размер 2 RU
Видео входы/выходы:
- 1 x HD-SDI вход/выход (4:2:2
10-bit) на независимых BNC разъемах
- 1 x SD-SDI вход/выход (4:2:2
10-bit) на независимых BNC разъемах
- 1 x дополнительный HD-SDI
выход
- 1 x дополнительный SD-SDI
выход
- 1 x HDMI выход (4:2:2 10-bit, YCbCr
или RGB)
- Поддержка вывода по DVI
через HDMI-to-DVI переходник (в комплект не
входит)
- 1 x HD компонентный вход/выход
(10-bit, YPbPr или RGB) на независимых BNC
разъемах
- 1 x SD компонентный вход/выход
(10-bit, YPbPr или RGB) на независимых BNC
разъемах
- 1 x композитный вход/выход
(10-bit)
- 1 x S-video вход/выход (10-bit)
- 1 x 400 Mbit (1394) FireWire A
- 2 x 800 Mbit (1394b) FireWire B
Видеоформаты:
V3HD поддерживает следующие входные и
выходные видеоформаты:
- SD - 576i25 (PAL), 480i29.97 (NTSC)
- HD - 720p23.976, 720p24, 720p25, 720p29.97, 720p30, 720p50, 720p 59.94,
720p60, 1080p23.976, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.976,
1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i25, 1080i29.97,
1080i30
V3HD может выводить следующие форматы из
Final Cut Pro:
- SD - Uncompressed 8-bit и 10-bit, DVCPro и DVCPro 50 при
480p23.976, 480i29.97 и 576i25.
Обратите внимание: V3HD поддерживает
захват и вывод 480p23.976 SD при аппаратном
преобразовании с вставкой или удалением
"лишних" кадров.
- HD - DVCPro HD 720p при 720p23.976, 720p24, 720p25, 720p29.97,
720p30, 720p50 (см. примечание ниже), 720p 59.94, 720p60;
DVCPro HD 1080i50 (1440 x 1080) и 1080i60 (1280 x 1080) и1080i при
тех же кадровых частотах
V3HD может захватывать и выводить 1080i50
при 30 fps, что дает лучшее разрешение (1440
pixels wide), чем 1080i60 (1280 pixels wide). Однако,
формат 1080i50 не так широко поддерживается,
и может быть не воспроизведен другими,
совместимыми с DVCPro HD, устройствами,
такими как DVCPro HD деки или камеры.
V3HD поддерживает 720p50. Final Cut Pro 6.0.1 пока не
поддерживает данный формат.
Аудио входы/выходы
- 32 канала для
одновременного ввода/вывода звука
- 8 канальный
аналоговый вход/выход со стандартной
частотой сэмплирования от 44.1 до 192kHz
- 4 x XLR аналоговый вход/выход
- 8 каналный AES/EBU
цифровой вход/выход с частотой
сэмплирования до 96kHz
- 2 x AES/EBU разъема
- 8-канальный HD-SDI и SD-SDI
embedded вход/выход, 24-bit при 44.1 или 48kHz
- 8-канальный HDMI embedded
выход, 24-bit при 44.1 или 48kHz
- 8-канальный ADAT
оптический цифровой вход/выход
- Вход для наушников на
передней панели с регулировкой
громкости
- CueMix DSPTM встроенный
микшер -- 32-channel, 16-шинный микшер для
мониторинга входящего сигнала с камер,
микрофонов либо других
аудиоисточников без задержки.
Included software and compatibility

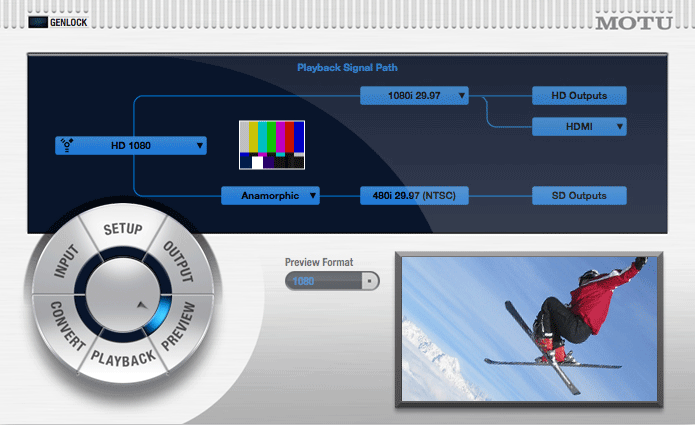

- Includes MOTU Video Console software —
graphically displays HD and SD signal path and provides complete
control of all programmable features and settings
- Includes MOTU CueMix Console software
— provides on-screen mixing of all 32 audio channels of analog and
digital input and output via graphic mixer with 32 faders
- Cross-platform operation (Mac OS X,
Windows XP, Windows Vista)
- Supports Apple Final Cut Pro 5.1 or
higher on the Mac and Adobe Premiere Pro CS3 on Windows.
Feature Highlights
- HD/SD FireWire video interface for Mac
and Windows
- Plug-and-play connectivity via
FireWire — provides HD and SD capture and playback for any
current-generation FireWire equipped computer, including Mac &
PC laptops
- Supports Apple Final Cut Pro and Adobe
Premiere Pro
- Capture and play back 720 and 1080 HD
over FireWire via industry standard DVCPro HD capture format for
direct, native import into — and playback from — Final Cut and
Premiere
- Across-the-board compatibility and
pristine quality — DVCPro HD capture format provides 100 Mb/sec
quality and CPU-efficient, frame-based (non-GOP) native editing
- Capture and play back uncompressed
10-bit SD from all formats
- HDMI output — connect HD plasma, LCD,
DLP or flatscreen for flexible and affordable HD monitoring,
including pixel for pixel display at 1080 with a supporting monitor
- Broadcast quality hardware-based real
time SD-to-HD up-convert
- Broadcast quality hardware-based real
time HD-to-SD down-convert
- Real-time 2:3 or 2:3:3:2 pull-down
insertion and removal
- Comprehensive zoom modes for up/down
conversion — anamorphic, pillar box, letterbox, 14:9 pillarbox,
14:9 letterbox and full screen
- Simultaneous HD/SD operation —
connect multiple HD and SD sources and destinations simultaneously.
Switch HD/SD sources on the fly while converting to multiple HD/SD
destinations.
- Two rack space form factor with
dedicated connectors — connect all of your gear to dedicated
connectors. No cable swapping or gangly, inconvenient breakout
cables.
- Stand-alone operation — converts
selected input source to supported output formats with SD-to-HD
up-convert, HD-to-SD down-convert and pull-down insertion/removal
Video Formats
The V3HD supports the following video
input and output formats:
- SD – 576i25 (PAL), 480i29.97 (NTSC)
- HD – 720p23.976, 720p24, 720p25,
720p29.97, 720p30, 720p50, 720p 59.94, 720p60, 1080p23.976, 1080p24,
1080p25, 1080p29.97, 1080p30, 1080PsF23.976, 1080PsF24, 1080PsF25,
1080PsF29.97, 1080PsF30, 1080i25, 1080i29.97, 1080i30
The V3HD can play back the following
video formats from Final Cut Pro:
SD – Uncompressed 8-bit and 10-bit,
DVCPro and DVCPro 50 at 480p23.976, 480i29.97 and 576i25.
Note: the V3HD supports 480p23.976 SD capture and playback with
hardware pull-down insertion/removal.
HD – DVCPro HD 720p at 720p23.976,
720p24, 720p25, 720p29.97, 720p30, 720p50 (see note below), 720p
59.94, 720p60; DVCPro HD 1080i50 (1440 x 1080) and 1080i60 (1280 x
1080) at all 1080i frame rates listed above
The V3HD can capture and play back 1080i50 at 30 fps, which provides
better resolution (1440 pixels wide) than 1080i60 (1280 pixels wide).
However, the 1080i50 format is not widely supported and cannot be
recorded or played by other DVCPro HD compatible devices, such as a
DVCPro HD video deck or camera.
The V3HD supports 720p50. As of Version 6.0.1, Final Cut Pro does
not yet support this format.
|
