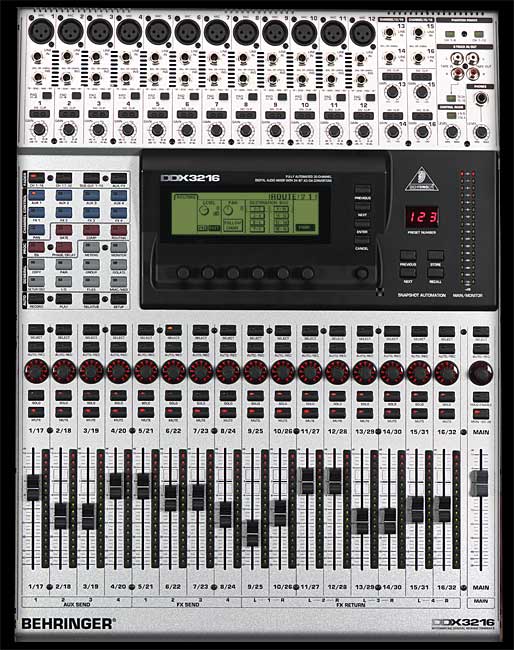

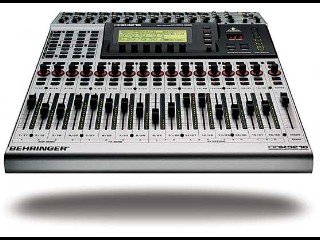

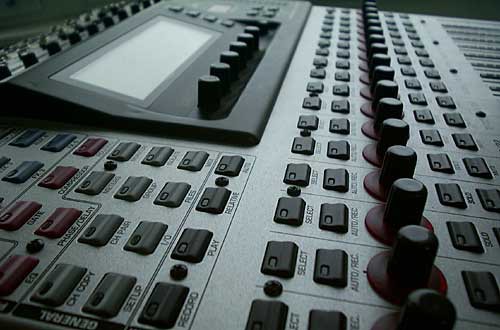

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DDX 3216



Моно входы 1-12

Микрофонные входы

Тип, разъемы                         XLR, электронная симметрия, дискретный каскад

Входная чувствительность                         от +10 до +60 дБ (PAD =-20 дБ)

Входной импеданс                         приблизительно 1,5 кОм на частоте 1 кГц

Коэффициент нелинейных

искажений + шум 0,05 %, 20 Гц - 20 кГц, при коэффициенте усиления +60 дБ, -42 dBu на входе

Максимальный входной уровень                         +1 dBu (при минимальном коэффициенте усиления)

Соотношение сигнал/шум 95 дБ, 20 Гц - 20 кГц, при номинальном коэффициенте усиления , 0 dBu на входе

Эквивалентный уровень шума                        -90 дБ, 20 Гц - 20 кГц, при нагрузке на входе 150 Ом

Взаимопроникновение каналов <-85 дБ (канал 1 в канал 2), коэффициент усиления +60 дБ, -42 dBu на входе

Линейные входы

Тип, разъемы                        1/4" TRS, электронная симметрия

Входная чувствительность                         от -10 до +40 дБ (PAD =-20 дБ)

Входной импеданс                         приблизительно 16 кОм на частоте 1 кГц

Коэффициент нелинейных

искажений + шум 0,02 %, 20 Гц - 20 кГц, при коэффициенте усиления +20 дБ, -20 dBu на входе

Максимальный входной уровень                         +24 dBu (минимальный коэффициент усиления)

Соотношение сигнал/шум 92 дБ, 20 Гц - 20 кГц, при коэффициенте усиления 1, 0 dBu на входе

Эквивалентный уровень шума                        -88 дБ, 20 Гц - 20 кГц, при входной нагрузке 150 Ом

Взаимопроникновение каналов <-90 дБ (канал 1 в канал 2), при коэффициенте усиления 1, 0 dBu на входе

Стерео входы 13-16

Тип, разъемы                         1/4" TRS, электронная симметрия

Входная чувствительность                         от-20 до +20 дБ

Входной импеданс                         приблизительно 20 кОм на частоте 1 кГц

Коэффициент нелинейных

искажений + шум 0,015 %, при коэффициенте усиления 1, 0 дБ на входе, измерен на главном выходе

Максимальный входной уровень                         +22 dBu (минимальный коэффициент усиления)

Соотношение сигнал/шум                        86 дБ, 20 Гц - 20 кГц, при коэффициенте усиления 1

                        (измерен на главном выходе)

Эквивалентный уровень шума -85 дБ, 20 Гц - 20 кГц (измерен на главном выходе при входной нагрузке 150 Ом

Взаимопроникновение каналов <-85 дБ (канал 13 в канал 14, измерен на главном выходе), коэффициент усиления 1, 0 dBu на входе

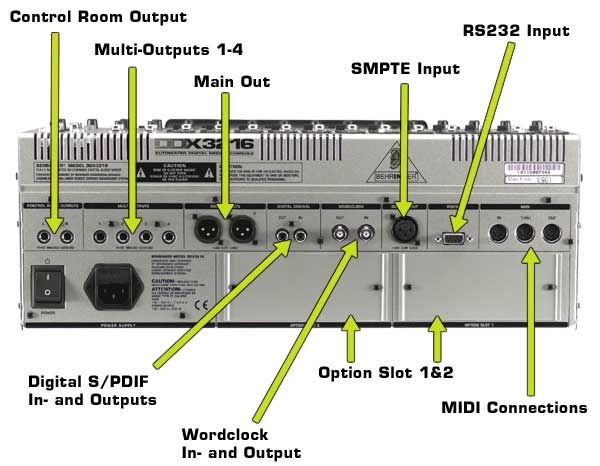

Основные выходы

Тип, разъемы                         XLR, серво-балансные

Выходной импеданс                         приблизительно 160 Ом на частоте 1 кГц

Максимальный выходной уровень                         +16 dBu

Многофункциональные выходы

Тип, разъемы                        1/4" TRS, серво-балансные

Выходной импеданс                         приблизительно 160 Ом на частоте 1 кГц

Максимальный выходной уровень                         +16 dBu

Выходы Control Room

Тип, разъемы                         1/4" TRS, серво-балансные

Выходной импеданс                         приблизительно 160 Ом на частоте 1 кГц

Максимальный выходной уровень                         +16 dBu

Цифровые вход / выход S/PDIF

Разъемы                         RCA

Специальная функция на входе                         преобразование частоты дискретизации (32 - 50 кГц)

Дитеринг на выходе                         16, 20 и 24 бита

Специальная функция на выходе                        нойз-шейпинг

Вход / выход синхронизации WordClock

Разъемы                         BNC

Входной импеданс                         20 кОм

Выходной импеданс                         30 Ом

Тип сигнала                         прямоугольный импульс уровня TTL

Вход сигнала синхронизации SMPTE

Разъем                         XLR

Входной импеданс                         20 кОм

Порт RS232

Разъем                         9-контактный DIN

Передача 115,200 бодов, 8 разрядов данных, 1 стоп - бит, контроля по четности нет

Системные параметры

Частота дискретизации                         44,1 и 48 кГц (внутренняя и внешняя синхронизация)

Задержка сигнала <1,6 мс на 48 кГц, между канальным входом и основным выходом

Диапазон рабочих частот                        20 Гц - 20 кГц, +/-0,1 дБ

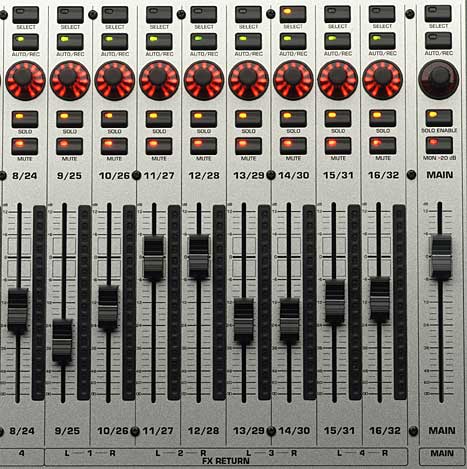

Фейдеры

Тип                         100 мм, моторизованные, ALPS

Разрешение                         +12 от 0 до -∞дБ (256 разрядов)

Преобразователи

АЦП

Разрешение                         24 бит, дельта-сигма, AKM

Передискретизация                        128-кратная

Динамический диапазон                         типично 116 дБ

ЦАП

Разрешение                         24 бит, дельта- сигма, CRYSTAL

Передискретизация                        128-кратная

Динамический диапазон                         типично 106 дБ

Интерфейс MIDI

Разъемы                        5-контактные DIN, MIDI IN, MIDI THRU и MIDI OUT

Индикаторы уровня

Канальные                        16-символьный, ЖКД

Основные                        2 x 16- символьный, ЖКД

Специальная функция                         удержание пиков (выкл., 0-29 сек, и ∞)



Моно входы 1-12, MIC (при минимальном коэффициенте усиления)

Светодиод присутствия сигнала                        -46 dBu на входе

Светодиод перегрузки                         0 dBu на входе



Моно входы 1-12, LINE (при минимальном коэффициенте усиления)

Светодиод присутствия сигнала                        -25 dBu на входе

Светодиод перегрузки         &nbsbs               +23 dBu на входе

Стерео входы 13-16 (регулятор коэффициента усиления в центральной позиции)

Светодиод присутствия сигнала                        -36 dBu на входе

Светодиод перегрузки                         +10 dBu на входе



Возможности расширения

Плата ADT1616 16 (2 x 8) входов и 16 (2 x 8) выходов, оптический цифровой интерфейс ADAT

Плата TDIF1616 16 (2 x 8) входов и 16 (2 x 8) выходов, цифровой интерфейс TDIF (25-контактный разъем D-Sub)

Плата AES808 8 входов и 8 выходов, цифровой интерфейс AES/EBU (25-контактный разъем D-Sub)

ACB808P                         рэковый интерфейс для AES808, 4 входа и 4 выхода,                         разъемы XLR

Электропитание

Потребляемая мощность                         приблизительно 68 Вт

Плавкий предохранитель                         100 - 240 В, 4 А

Разъем питания                         стандартный IEC

Физические параметры

Размеры                        163 x 438 x 572 мм

Вес (нетто)             около 13,5 кг
