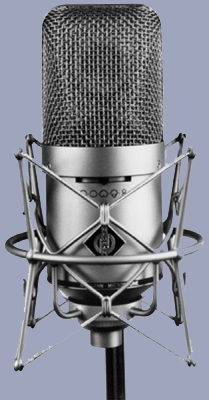

Ламповый двухмембранный
микрофон с девятью видами
диаграммы направленности. В
микрофоне используется капсула
К49, аналогичная капсуле,
применявшейся в легендарных
микрофонах U47 и М49. Сигнал с
капсулы поступает на ламповый
каскад, работающий в режиме
импедансного преобразователя,
обеспечивающего достаточно
низкое выходное сопротивление.
В результате к микрофону можно
подключать длинные кабели, не
опасаясь ухудшения качества
сигнала. В отличие от более
ранних моделей, использующих
трансформатор, здесь лампа
включена по
бестрансформаторной схеме. М149
TUBE универсален в применении
благодаря наличию
переключателя на 9 видов
диаграмм направленности:
ненаправленной, широкоугольной
кардиоидной, кардиоидной,
гиперкардиоидной, 8-образной и
по одной дополнительной
промежуточной диаграмме
направленности между основными.
Это такой же превосходный
вокальный микрофон, как и его
предшественники, благодаря не
только капсуле, но и
современной электрической
схеме, характеризуемой крайне
низким уровнем шума.
Семипозиционный переключатель
ФВЧ позволяет выбрать частоту
среза в пределах от 20 до 160 Гц с
шагом в половину октавы.
Acoustical
operating principle |
Pressure
gradient transducer |
Directional
pattern |
Omnidirectional,
wide angle cardioid, cardioid, hypercardioid, figure-8
plus
one intermediate position each |
Frequency
range |
20
Hz...20 kHz |
Sensitivity
at 1 kHz into 1 kohm |
34/47/62
mV/Pa* |
Rated
impedance |
50
ohms |
Rated
load impedance |
1000
ohms |
Equivalent
SPL CCIR 468-3 |
28/25/23
dB* |
Equivalent
SPL DIN/IEC 651 |
16/13/11
dB-A* |
S/N
ratio CCIR 468-3 |
66/69/71
dB* |
S/N
ratio DIN/IEC 651 |
78/81/83
dB* |
Typical
SPL (tube characteristic):
for K < 0,5 %
for K < 5 % |
120 dB
136 dB |
Maximum
output voltage |
18
dBu |
Dynamic
range of the microphone amplifier cardioid
DIN/IEC 651 for < 0,5% THD (for < 5% THD) |
101
(121) dB |
Powering |
Power
supply N 149 |
Matching
connectors
Microphone
Power supply |
DIN
8F
XLR 3F |
Weight |
730
g |
Diameter |
70
mm |
Length |
201
mm |
