В новой системе
нелинейного монтажа реального времени
TARGA 3000 (T3K) применены новейшие
технологические решения фирмы Pinnacle. В
этом устройстве реализован целый ряд
возможностей, которыми до сих пор не
обладала ни одна система из этого класса.
Основные технические
нововведения:
- Поддержка всех
цифровых форматов:
некомпрессированный SDI, SDTI-DV25/MPEG2, DV/1394.
Обеспечивает передачу цифровых
данных с любого цифрового
видеомагнитофона без потерь.
- Хранение и обработка
данных в формате 4:4:4:4, RGB хромакей,
цветокоррекция с программируемым
преобразованием цветового
пространства, полная аппроксимация
кривых по любой цветовой компоненте,
YUV или RGB.
- Создание собственных
эффектов с помощью архитектуры "memory
centric" нового процессора HUB3 фирмы
Pinnacle.
- Новые внешние
коммутационные блоки Digital Tether(tm) для
входа/выхода с очень высоким
отношением сигнал/шум.
- Микширование
компрессированного и
некомпрессированного видео на
монтажной дорожке.
- Масштабируемый
просчет
- Первая в мире система
нелинейного монтажа на 64 бит PCI шине
Основные
характеристики
- Воспроизведение трех
слоев некомпрессированного видео в
реальном времени
- Поддержка двух
потоков DV25 и MPEG-2 (I кадры, до 50 Мбит/с)
- Поддержка ввода,
монтажа и воспроизведения абсолютно
некомпрессированного видео в
форматах YUV и RGB/RGBA, включая полную
поддержку альфа-каналов для
композитинга и анимации в приложениях
других разработчиков
- Поддержка
микширования всех форматов на одной
монтажной дорожке
- До 8 слоев с эффектами
реального времени с 2D
масштабированием, перемещением,
интерполированным замедленным
движением, RGB/YUV цветокоррекция и
программируемый кеинг для каждого
слоя
- Неограниченное
количество слоев в нереальном времени
с приемлемой потерей
производительности (масштабируемый
просчет)
- Улучшенный RGB
хромакей с сохранением теней в
дополнение к альфа и люмакею
- Цветокоррекция с
программируемым преобразованием
цветового пространства, полная
аппроксимация кривых по любой
цветовой компоненте, YUV или RGB
- Улучшенный алгоритм 2D
масштабирования с субпиксельной
точностью
- DV вход/выход на борту
- Поддержка
компонентных, S-Video и композитных видео
сигналов и стерео сбалансированных и
RCA аудио сигналов в прилагаемом I/O Targa
Pro Analog внешнем коммутационном блоке
- Поддержка SDI I/O вместе
с аудио в TARGA Pro Digital внешнем
коммутационном блоке (опция)
- Использование 64 бит PCI
шины для работы с большими потоками
- Драйверы для Windows NT4
Технические
характеристики.

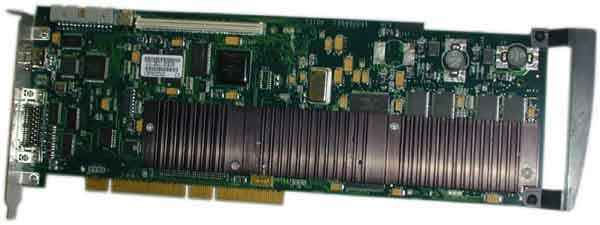

Плата: 32/64-бит PCI
плата (требуется один слот на системной
плате) для Windows NT4 и Windows 2000.
Форматы компрессии
видеосигнала
- DV25 (12 GB/час)
- MPEG 4:2:2 I-кадры 5 – 50 Mбит/c
(2-20 ГБ/час)
- некомпрессированный
YUV (72 ГБ/час)
- некомпрессированный
RGBA (144 ГБ/час)
Входы и выходы
- 1394 интегрирован в T3K
- DigitalTether(tm) - возможен
выбор одного из трех T3K внешних блоков:

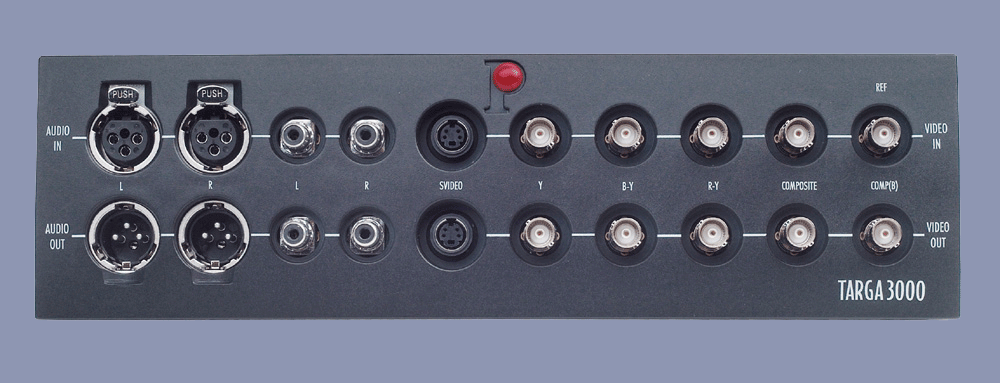

TARGA Pro Analog BreakOut Box
- Composite and S-Video
- Analog component
- Stereo analog audio - balanced and
unbalanced
TARGA Pro Digital Break Out Box
- Serial Digital (SDI) with 8 channel
embedded audio
TARGA Pro D & A (Digital &
Analog)
- Video
- Audio
- 4 in /6 out analog balanced audio
- 2 in / 2 out unbalanced
- 4 in/ 4 out AES/EBU digital audio
- 2 in/ 2 out S/PDIF digital audio
- 8 in/ 8 out TDIF digital audio
Монтаж и эффекты
- HUB3 100 Mpixel/s memory centric
видеопроцессор
- 3 real-time видеослоя и 6+
real-time графических слоев
- Бесконечное число
слоев ускоренного просчета
- Каждый слой
поддерживает следующие функции:
- Pushes and slides
- Sub-pixel 2D DVE
- Image Zoom
- RGB или HLS
цветокоррекция с полной
аппроксимацией кривых по каждой
компоненте
- Alpha, luma кей
- Хромакей с
подавлением по Hue и сохранением
теней
- Сотни впечатляющих
pre-loaded эффектов
- Программируемые
шторки
- Непревзойденное
качество обработки в формате 4:4:4:4 (10
бит на Y)
Модуль Infinite 3D(tm) FX
- Full planar 3D moves
- 40+ programmable warp shapes
- Particle and painterly effects
- Soft-edged drop shadows
- Slabs
- Complex borders
Программы
- Монтаж:
- Adobe Premiere 5.1 RT
- In-Sync Speed Razor
- Захват и
воспроизведение в реальном времени,
включая модуль улучшенного
воспроизведения T3K:
- TARGA FX Chooser: выбор
более, чем из 100 имеющихся эффектов
- TARGA FX Factory:
конструктор собственных keyframeable
эффектов
- Commotion - Paint, rotoscoping,
compositing, motion tracking, keying
- Hollywood FX - 3D эффекты
вещательного качества
- Terran Media Cleaner –экспорт
streaming media файлов
- TitleDeko – генератор
титров
- Pipeline ProVTR – управление
по RS-422 с точностью до 1 кадра
Видео I/O (Pro Analog
внешний блок)
- Аналоговые
композитный, компонентный, S-Video, reference
in (BNC)
- 1394/DV (i.LINK)
- SDI 270 Mb/s SMPTE 259M (опция)
| Компонентный
S/N |
-50 dB |
| Компонентный
диапазон частот |
Y
: +/- 1.5 dB @ 4MHz, -4dB @ 5 MHz
Pr, Pb : +/- 2 dB @ 1 MHz, -6 dB @
1.5 MHz
|
| Компонентная
Y/C задержка |
+/- 45 ns |
| Композитный
S/N |
- 50 dB |
| Композитный
диапазон частот |
+1/-2
dB @ 4.2 MHz (NTSC)
+1/-4 dB @ 4.8 MHz (PAL)
|
| Композитная
Y/C задержка |
+/- 30 ns |
| K2T
искажения |
1% |
Аудио I/O (Pro Analog
внешний блок)
Аналоговый
несбалансированный –10dBu (RCA) и
сбалансированный +4dBu (XLR)
| Отношение
сигнал/шум
20Hz – 20KHz A-Weighted
|
Balanced |
> 92 dB |
| Unbalanced |
> 90 dB |
| |
|
|
| Динамический
диапазон
A-Weighted, -60dB from F.S.
|
.
|
>
94 dB |
| |
|
|
| THD+N * |
Balanced |
< 0.007
% |
| 1kHz |
Unbalanced |
< 0.01 % |
| Headroom |
Balanced |
24 dBu |
| Unbalanced |
18 dBu |
Требования к
компьютеру
Протестированные
системы
- Compaq Professional Workstation SP750
(Системная плата Compaq на базе чипсета
Intel 840, два Intel 733 MHz Pentium III процессора, 128
МБ ОЗУ, двухканальный Ultra3 SCSI адаптер,
G400 dual-head)
- IBM Intellistation M Pro 686830U
- IBM Intellistation Z Pro 686611U
Протестированные
системные платы
Сертифицированные
видеоадаптеры
- Matrox G400 Dual Head
- Matrox G400 MAX Dual Head
- ATI Rage Fury Pro (32 MB)
- ATI All-in-Wonder Pro (32 MB)
Сертифицированные SCSI
адаптеры
- ATTO UL2D
- ATTO UL3D
- Adaptec 29160
- Adaptec 39160
Сертифицированные
жесткие диски
- Quantum Atlas 10K 9 и 18 ГБ
- Seagate Cheetah 10K LVD 9, 18, 36 ГБ
- IBM 10K U2 9, 18, 36 ГБ
|
