Компактный
10-битный преобразователь стандартов с
компенсацией движения
по методу Motion Science (MSc).
Mach 1 M.Sc претендует на звание нового
чемпиона в области преобразования
стандартов. Это многоформатный
компактный прибор серии Kudos Plus, в
котором используется запатентованная
технология упрощенной компенсации
движения M.Sc (Motion Science). Он создан группой
инженеров, ранее удостоенных
международных наград за разработку
преобразователя Alchemist Ph.C, и успешно
прошел полевые испытания в лондонских
аппаратных ведущих компаний новостей:
Си-Эн-Эн, Эй-Би-Си и Си-Би-Эс.
Наименование нового
аппарата возникло по аналогии с
первыми сверхзвуковыми самолетами;
хотя Mach 1 пробивает не звуковой, а
ценовой барьер, отделявший до
недавнего времени линейные
преобразователи от преобразователей с
компенсацией движения. По стоимости он
даже дешевле лучших моделей линейных
преобразователей, а по качеству лишь
немного уступает самым дорогим моделям
с полной компенсацией движения.
В корпусе Mach 1 имеются
два свободных слота, в которые можно
устанавливать любые модули системы IQ Modular.
Таким модулями могут быть, в частности,
аналоговые или цифровые усилители-распределители,
генераторы опорных и/или испытательных
сигналов, дополнительный композитный
кодер (например, для одновременного
выпуска программы в PAL и SECAM), или
дополнительный корректор параметров
видеосигнала (включающий гамма-корректор
и мощный цветокорректор). В итоге
достигается чрезвычайно высокая
гибкость системной интеграции.
Благодаря своим свойствам Mach 1
хорошо подходит для широкого спектра
применений -- преобразование в прямом
эфире, работа в составе ПТС, подготовка
новостей и т.д.
Основным режимом
работы является преобразование с
полной компенсацией произвольного
горизонтального движения и глобальной
компенсацией вертикального движения (компенсируется
только вертикальное панорамирование).
В линейном (резервном) режиме
преобразования стандартов
используется апертура 4 поля, 4 строки.
Следует отметить, что
равномерная передача движений без
ложных контуров не просто улучшает
субъективное качество результирующего
изображение. Такое изображение гораздо
легче обрабатывается современными
системами сжатия потока, а это
радикально влияет на качество
сквозного тракта цифрового вещания.
Mach 1 поддерживает
также функции подрезки краев
изображения и преобразования формата
кадра. Обеспечивается нелинейная
двумерная коррекция резкости и
шумоподавление с использованием
рекурсивного и медианного фильтров.
Поскольку доля
композитных источников в мировом
обмене программами неуклонно
снижается, для преобразователя Mach 1
предусмотрены два варианта
композитного декодирования:
" Посредством встроенного
шестистандартного декодера с 8-битной
обработкой сигнала и адаптивной
строчно-гребенчатой фильтрацией. Этот
декодер отличается повышенной
помехоустойчивостью и пригоден для
обработки нестабильных сигналов.
" Посредством опционного врубного
модуля 12-битного декодера NTSC/PAL с
адаптивным кадрово-гребенчатым
фильтром. Этот вариант больше подходит
для высококачественного
преобразования "чистых" студийных
композитных источников.
Композитное
кодирование NTSC/PAL/SECAM на выходе
преобразователя обеспечивается 12-битным
кодером профессионального качества.
Предусмотрен ввод сигналов
испытательных строк и легализатор
цветов.
Внедренные во входной
цифровой видеосигнал звукоданные
пропускаются или вычеркиваются по
желанию пользователя. Кроме того,
предусмотрен ввод и вывод цифровых
сигналов AES/EBU -- вводятся и выводятся
сигналы двух стереопар.
Имеются опции для ввода-вывода
аналоговых компонентных видеосигналов
и аналоговых звукосигналов.

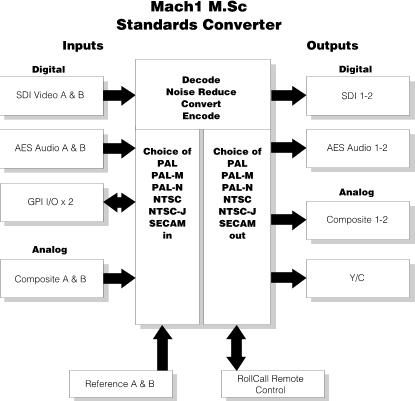

Достоинства:
- Цифровые и
аналоговые композитные входы и
выходы (x 2)
- Входы и выходы звука
формата AES/EBU
- Выход Y/C (S-video)
- Стандарты SECAM, PAL, NTSC
на входе и выходе
- 12-битный кодер
вещательного качества
- Ведомый
синхрогенератор с подстройкой фазы
- Раздельные входы для
опорных сигналов 525- и 625-строчных
стандартов
- Шумоподавление
рекурсивным и медианным фильтрами
- Апертура 4 строки, 4
поля в линейном режиме
- Ввод испытательных
строк в композитный выходной сигнал
- Пропускание или
бланкирование данных в интервале
вертикального гашения
- Ввод, задержка и
вывод звукоданных
- Управление с лицевой
панели и по сети RollCall
Технические
характеристики
Все входы и выходы - 75 Ом. Размах
композитного сигнала 1 В,
синхроимпульсов 0.3 В.
Входы
видеосигналов
NTSC, PAL, PAL-N, PAL-M, SECAM, NTSC |
- Композитные (2)
- Цифровые
компонентные SDI (2)
- Опорные (2) -
проходные
|
Выходы
видеосигналов
PAL, PAL-N, PAL-M, SECAM или NTSC |
- Композитные (2)
- Y/C (1 через два
разъема BNC)
- Цифровые
компонентные SDI (2)
|
Входы
цифровых звукосигналов |
- AES/EBU (2 через
разъемы BNC),
48 кГц, синхронные с
видеосигналом
|
Выходы
цифровых звукосигналов |
- AES/EBU (2 через
разъемы BNC),
48 кГц, синхронные с
видеосигналом
|
Интерфейсы
управления |
- GPI (2 через разъемы
BNC), замыканием контакта
- Сеть RollCall, разъем
BNC
- RollCall RS485 или RS422 на
скорости 38 кБ/с через разъем
типа D9
|
Дискретизация
и квантование |
4:2:2 (13.5 МГц)
, 10 бит |
Плавное
управление
масштабированием, центровкой и
форматом кадра |
- Вертикальный
размер:
от 50 до 200 % высоты
растра
- Горизонтальный
размер:
от 50 до 200 % ширины
растра
- Центровка по
горизонтали:
+/- 50 %ширины растра
- Центровка по
вертикали:
+/- 50 %высоты растра
|
Подстройка
центровки по строке |
+/- 592 нс
с шагом 148 нс |
Подстройка
фазы строк |
+/- 114 мкс |
Подстройка
фазы поднесущей |
360
град |
Управление
сдвигом сигнала С
( относительно сигнала Y) |
+/- 444 нс
с шагом 148 нс |
Управление
усилением яркости |
+/-
6 дБ |
Управление
усилением цветности |
+/-
3 дБ |
Управление
уровнем черного |
+/-
120 мВ |
Управление
коррекцией резкости
(раздельно по вертикали и
горизонтали) |
4
положения:
Выкл / Низкая / Средняя / Высокая |
Управление
степенью шумоподавления
(раздельно для каналов C и Y) |
4
положения:
Выкл / Низкая / Средняя / Высокая |
Управление
фильтром подавления
искровых помех и адаптивным
горизонтальным фильтром |
Вкл
/ Выкл |
Управление
АРУ цветности |
Вкл
/ Выкл |
Индикаторы |
- Потеря входа
- Потеря опорного
входа
|
|
