ReelTime –
идеальное решение для монтажа
вещательных программ, корпоративного
видео, презентаций и много другого. Два
потока цифрового видео в реальном
времени на полный экран под Windows NT. ReelTime
позволяет захватывать, редактировать и
выводить видео вещательного качества.
Максимальный размер кадра составляет
440 кБ и поток данных равен 13,4 МБ/сек. В
комплект поставки входит легкий и
компактный внешний блок со всеми
типами входных и выходных разъемов для
подключения к профессиональной
видеоаппратуре.
Характеристики ReelTime:
- Более 400 переходов (transitions)
в реальном времени, наложение графики
и титры
- Chroma и Luma Key в реальном
времени
- Размер кадра: 720х576 (PAL/SECAM),
720х480 (NTSC)
- Аналоговые
компонентный, S-Видео и композитный
входы и выходы
- Два цифровых потока с
минимальной
M-JPEG компрессией
- 16-битный звук РСМ 48
кГц без компрессии
- Микширование в
реальном времени 4-х звуковых дорожек
(2 стерео пары в Premiere) с независимым
контролем громкости
- Звуковой вход/выход в
стандартах XLR и RCA
- Аппаратная
синхронизация видео и звука
- Дополнительные опции:
DV/1394 и SDI
Программное
обеспечение:
- Adobe Premiere ver. 4.2 (полная
версия);
- модуль аппаратной
поддержки ReelTime для
- записи-воспроизведения-монтажа
«Effect-O-Matic»
- модуль аппартной
поддержки 3D карты NITRO-Magic;
- модуль титрования
Title-Deko;
- модуль управления
внешними устройствами ProVTR фирмы Pipeline
Digital, который поддер- живает
интерфейсы RS-232, RS-422, VISCA, LANC.
ReelTime
обеспечивает перемотку, предпросмотр,
вывод на ленту без рендеринга. ReelTime
поддерживает 2 AVI файла, 1 статическое
изображение, и 6 WAV файлов на монтажной
линейке одновременно.
Основные
эффекты, которые Pinnacle ReelTime производит в
реальном времени:
-
3D DVE
транзиции с anti-aliasing и цветным
бордером, анимируемые во времени, в
том числе переворачивание и
загибание страницы, эффект
рассходящихся волн, изменение
перспективы, положения и размеров
видеослоя по X-Y-Z осям, "warp" (добавление
3D карты Genie RT - NITRO option);
-
3D транзиции с
anti-aliasing и цветным бордером,
построенные на базе мощного набора
эффектов фирмы Pixelan, в том числе
-
протаиванние
и всевозможные шторки (dissolve, hearts, iris,
diamonds, diagonals, pinstripe, blinds, slats, streak, paint rollers,
eehives, dots, curtains, clock, shards, spin, spiral);
-
эффект "картинка
в картинке";
-
работа на
трех видеослоях с видео, графикой,
титрами
-
цветовая,
яркостная и линейная рир-проекция;
-
альфа-канал;
-
титры «бегущей
строкой», «барабаном»;
-
микширование
в реальном времени до 6 каналов с
редактированием уровней;
Профессиональный
модуль тирования TitleDeko, построенный по
фирменной технологии Pinnacle Systems,
обеспечивает вещательное качество
латинских и русских титров в реальном
времени.

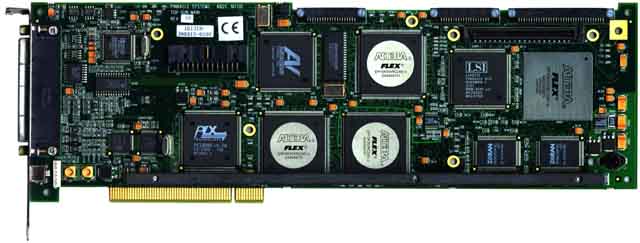

Модульная
конструкция платы позволяет легко
расширять ее возможности: доступна DV-опция
для работы с видеосигналом по
интерфейсу IEEE 1394 (i.Link ™ ) и опция для
работы с профессиональным цифровым
последовательным интерфейсом (SDI).
Дополнение
этих цифровых входов-выходов позволяет
просто интегрировать систему ReelTime в
существующие студии любых цифровых
форматов от DV до Digital Betacam.
Функция живого
оверлея платы ReelTime позволяет
пользователю, смешивая цифровое видео
с компьютерном сигналом, отсматривать
сигнал на компьютерном и видеомониторе.

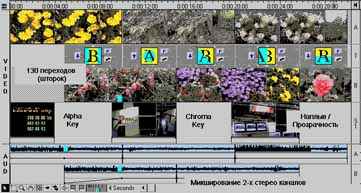

Клиповое окно в
пакете Adobe Premier масштабируется до 1280x1024
точек на экране компьютера.
Плата ReelTime
аппаратно поддерживает синхронизацию
аудио и видео на любой длине проекта.
Для операций
ввода/вывода применен
профессиональный блок коммутации всех
видов сигналов- breakout box, который
возможно установить в rack-mount стойку.
Дополнительные
интерфейсы DV/1394 (i.Link™) и Serial Digital
Владельцам
DV видеокамер достаточно приобрести
дополнительный модуль с интерфейсом DV/1394
(i.Link), что позволит достичь
максимального качества видео при
цифровом вводе\выводе и редактировании.
Так же возможна установка
дополнительного модуля с интерфейсом
Serial Digital (SDI). Благодаря модульному
дизайну ReelTime, совместимость с новыми
видеостандартами будет обеспечиваться
простым добавлением новых блоков.
Предварительный просмотр видео
возможен как на графическом адаптере (SVGA
overlay), так и на видеомониторе (NTSC/PAL). При
этом окно предпросмотра Premiere
масштабируется вплоть до разрешения 1280
x 1024.
Требования к
компьютеру:
- Pentium II 266 МГц
- 128 МБ RAM
- двухканальный UW SCSI
контроллер
- Системный диск 4 ГБ
- Два жестких диска
для видео 4 ГБ UW SCSI
- SVGA адаптер 8 МБ
- Один свободный PCI
разъем
- Корпус Big-Tower, 250 Вт, с
дополлнительным вентилятором
- Windows NT 4.0 (Service Pack 3)
Функциональные
возможности и отличия
ReelTime и ReelTime NITRO
|
|
ReelTime
|
ReelTime
NITRO
|
Полный кадр PAL (720х576)
|
Да
|
Да
|
Двухпотоковый
монтаж с минимальной степенью
сжатия
|
Да
|
Да
|
400 2D эффектов в
реальном времени
|
Да
|
Да
|
425 3D эффектов в
реальном времени
|
Нет
|
Да
|
“Бегущая”
строка, барабан и др. эффекты для
титров в реальном времени
|
Нет
|
Да
|
Chroma- и Luma-keying в
реальном времени
|
Да
|
Да
|
Аналоговые
композитный, S-видео и компонентный
входы/выходы
|
Да
|
Да
|
Изменяемая степень
сжатия
|
Да
|
Да
|
Некомпрессированный
16-разр. звук (PCM)
|
От 4 кГц до
48 кГц
|
От 4 кГц до
48 кГц
|
Микширование до 6-и
звуковых дорожек (стерео) в реальном
времени
|
Да
|
Да
|
Сбалансированные и
линейные звуковые вход/выходы
|
Да
|
Да
|
Аппаратная
синхронизация видео и звука
|
Да
|
Да
|
Управление
аппаратурой (RS-422) с кадровой
точностью
|
Да
|
Да
|
Создание
пользовательских 3D эффектов в
реальном времени
|
Нет
|
Да
|
Вход/выход в
стандарте DV(IEEE-1394/iLINK) и SDI (дополнительно)
|
Да
|
Да
|
Количество
занимаемых PCI слотов
|
1
|
2
|
Операционная
система
|
Windows NT 4.0
|
Windows NT 4.0
|
|
|
|
Параметры
видеосигналов
|
Отношение сигнал/шум
|
55 дБ
|
Частотные
искажения:
|
|
Y составляющая
|
1 дБ (на 4,5 МГц)
|
R-Y/B-Y
составляющие
|
1,5 дБ (на 2 МГц)
|
Отклонение
амплитуды
|
+/- 0,3 дБ
|
Разность фаз
|
+/- 3 град.
|
Разность усиления
|
+/- 3 %
|
Искажение поля
|
+/- 1 %
|
К-фактор
|
+/- 1 %
|
|
|
Параметры
звуковых сигналов
|
Сбалансированные
входы/выходы
|
Уровень
|
+ 4 дБ
|
Отношение сигнал/шум
|
80 дБ (на 1 кГц)
|
Нелинейные
искажения
|
0,024% (на 1 кГц) на
полосе от 20 Гц до 20 кГц
|
Частотные
искажения
|
+ 0 дБ, -0,6 дБ на
полосе от 20 Гц до 20 кГц
|
Линейные входы/выходы
|
Уровень
|
-10 дБ
|
Отношение сигнал/шум
|
78 дБ (на 1 кГц)
|
Нелинейные
искажения
|
0,028% (на 1 кГц) на
полосе от 20 Гц до 20 кГц
|
Частотные
искажения
|
+ 0 дБ, -1,0 дБ на
полосе от 20 Гц до 20 кГц
|
А также: Рабочие
станции
Цены
на компоненты для ситемы Pinnacle ReelTime |
ReelTime with
BOB + Программа нелинейного
видеомонтажа Adobe Premiere 4.2 RT + Pipeline
Digital PRO VTR Control |
5,995 |
ReelTime
NITRO with BOB +
Программа нелинейного
видеомонтажа Adobe Premiere 5.0 RT + TitleDeko
software + Pipeline Digital PRO VTR Control |
9,995 |
SDI I/O Option for
ReelTime family |
1,500 |
DV I/O Option for
ReelTime family |
2,200 |
|
