Многофункциональный
телевизионный микшер со встроенным
знакогенератором
|
DSC700 передняя
панель
|
Рекомендуемое применение - Микшер (свитчер)
для выпускающих аппаратных, мобильных
студий и ПТС.
Работает с несинхронными
видеосигналами PAL, SECAM, S-Video (6 композитных
входов).
Особенностью является наличие
простейшего, но вещательного качества,
автономного знакогенератора, что
позволяет в любой момент наложить на
выходной видеосигнал текстовые
сообщения, хранящиеся в
энергонезависимой памяти. Титры могут
выводиться как по заранее
спланированному сценарию командой от
микшерского пульта, так и в режиме
оперативного набора и выдачи
неподвижного текста в эфир.
Наличие опции кодера SECAM и синхронного
микшера звука, позволяет использовать
устройство в качестве выходного
эфирного микшера - коммутатора
рекламной вставки для малых студий и
выпускающих аппаратных.
Возможно изготовление с питанием от 12 В.
постоянного тока, что может быть удобным
для мобильных систем.
Эксплуатационные
возможности.
Коммутация входных (до
6-ти композит) и 4 внутренних (слайды, ГЦП,
черное поле) сигналов, микшированием
через шторки либо прямой склейкой без
подрывов. Входные видеосигналы могут
быть разносистемными (SECAM/PAL)
разноформатными (S-Video или композит) и
несинхронными.
|
DSC700 задняя панель
|
Возможен
предварительный просмотр сигналов
перед выдачей на основной выход.
Формирование и замешивание до двух
цветных логотипов с а-каналом.
Возможность самостоятельного
изготовления логотипов и слайдов.
Цифровые часы. Синхронный с видео микшер
звука. Возможность замешивания титров
от внутреннего знакогенератора.
Управление от микшерского пульта с
надежными кнопками на датчиках Холла,
который может находиться на расстоянии
до 30 м от базового блока.
Совместим с системой DVL Videopleyer
реализующей минивидеосервер,
воспроизводящий видеоклипы по плэй
листу.
Технические
возможности.
Выходной сигнал
системы PAL, CVS (два выхода) и один выход
S-video или Y-U-V, по заказу. Двухканальный
цифровой кадровый синхронизатор.
Коррекция параметров видеосигнала и
звука раздельно по каждому входу, с
памятью Настройка фазы поднесущей PAL.
Высококачественный кодер SECAM (опция) с 14
разрядным ЦАП и 4х кратной
передискретизацией с адаптивным
цифровым режекторным фильтром.
Генератор тестовых строк. Загрузка
логотипов с альфа–каналом из
компьютера по RS232 Релейный обход по
композитному сигналу при выключении.
Переключаемые конфигурации входов 6
композитных или 1 S-Video и 4 композитных 2
S-Video и 2 композитных. Отдельный вход
внешней синхронизации. Пульт ДУ по RS232.
Возможности
встроенного знакогенератора.
Встроенная функция,
позволяющая осуществлять наложение
текстовой информации на выходной
видеосигнал устройства в виде
неподвижных надписей, бегущей строки
или вертикального скроллинга.
|

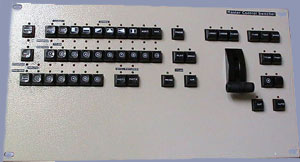

ПДУ для DSC700
|
Набор текста осуществляется на IBM
совместимой 101 кнопочной клавиатуре,
подключаемой непосредственно к
базовому блоку. Набираемый текст
выводится на контрольный выход
устройства и может быть сохранен в
энергонезависимой памяти.
Выдача титров может осуществляться как
с IBM клавиатуры, так и по командам от
микшерского пульта, которые запускают
заранее подготовленные страницы.
Имеется режим оперативного набора и
выдачи неподвижного текста в эфир.
Банк энергонезависимой памяти
устройства, в котором хранится
текстовая информация, разбит на 12 папок
по 48 страниц. Страница - по 11 строк и 462
знаков. Возможно объединения страниц в
папке путём указания номера страницы, на
которую должен осуществляться переход.
Встроенный простейший текстовый
редактор; несколько скоростей
скроллинга; произвольная установка
уровня бегущей строки на экране; паузы
различной длительности.
Один шрифт, с кириллической и латинской
раскладкой. Четыре цвета шрифта. Шрифт
многоградационный с а - каналом и
окантовкой, хорошо видимый на любом фоне.
Программная
поддержка
Программа для загрузки
логотипов. Открытое для разработчиков
программное обеспечение для управления
устройством от компьютера. Программа
Videopleyer для системы Минивидеосервер ( DSC700+ПК
+ 2 платы MPEG2 проигрывателя + ПО).
Дополнительные опции:
Кодер SECAM. Блок Tally.
Краткие
технические параметры |
Номинальный
размах видео |
1В,75 Ом |
звука |
0дВ |
балансный (0.775В, 600Ом) |
|
Формат цифрового
представления |
4-2-2 |
Память |
2 поля |
Частота
дискретизации |
13,5 МГц |
Разрядность
квантования АЦП |
9 бит |
ЦАП |
10 бит 27 МГц |
Диапазон коррекции
КВИ |
неограниченный |
Пределы
регулировки фазы выходного
сигнала относительно опорного |
±1,5 мксек |
Полоса частот Y в
декодированном сигнале PAL |
5,8 МГц |
Отношение С\Ш видео |
53 дБ |
Фиксация уровня
чёрного на видеовыходах |
0В±10 мВ |
Общие
параметры |
Разъёмы по видео |
BNC |
по звуку |
TRC |
Питание |
220В ± 20% |
Потребляемая
мощность |
<30Вт |
Размеры 1U |
480x45x180 мм |
Вес |
3,6кг |
|
