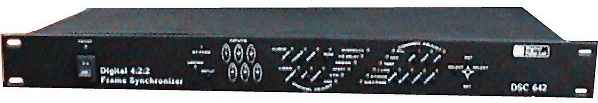

Многофункциональный
Транскодирующий Кадровый Синхронизатор
Рекомендуемое
применение - качественный
транскодирующий кадровый синхронизатор
для видеопроизводства, студий
многоканального эфирного и кабельного
вещания.
Обеспечивает синхронности
и синфазность проходящего через
устройство видеосигнала с сигналом
студийного синхрогенератора.
Осуществляет приведение параметров
видеосигнала к стандартным значениям.
Наличие дополнительных функций
позволяет использовать устройство в
качестве коммутатора несинхронных
видеосигналов, видеокорректора,
логогенератора, преобразователя
форматов. Коммутация входных (до 6-ти
композит) и 2 внутренних (с ГЦП, черное
поле) сигналов без подрывов. Входные
видеосигналы могут быть
разносистемными (SECAM/PAL), разноформатными
(S-Video или композит) и несинхронными.
Возможность формирования и замешивания
до двух цветных логотипов с а-каналом.
Возможность самостоятельного
изготовления логотипов и слайдов.
Синхронный с видео коммутатор звука

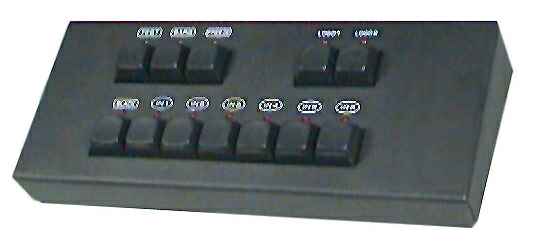

Управление от пульта, который может
находиться на расстоянии до 30 м от
базового блока
Технические
возможности. Двухканальный полностью
цифровой транскодер- синхронизатор PAL/SECAM
SECAM/PAL. Регулировка параметров
видеосигнала и звука раздельно по
каждому входу с памятью Настройка фазы
поднесущей PAL. Адаптивный цифровой
режекторный фильтр SECAM. Генератор
тестовых строк. Загрузка логотипов с
альфа–каналом из компьютера по RS232.
Релейный обход по композитному входу
при выключении. Переключаемые
конфигурации входов 6 композитных или 1
S-Video и 4 композитных 2 S-Video и 2 композитных.
Отдельный вход внешней синхронизации.
Два композитных выхода
и один Y/C.
Дополнительные опции:
Пульт ДУ по RS232.
Краткие технические
параметры
- Номинальный размах
видео 1В,75 Ом.
- Номинальный размах
звука 0дВ балансный (0.775В,600Ом)
- Формат цифрового
представления 4-2-2
- Память 2 поля.
- Частота
дискретизации -13,5 МГц.
- Разрядность
квантования АЦП - 9 бит.
- ЦАП - 10 бит 27 МГц
- Стандарт цифрового
представления 4 : 2 : 2
- Диапазон коррекции
КВИ - неограниченный.
- Пределы регулировки
фазы выходного сигнала относительно
опорного -+\-1,5 мксек.
- Полоса частот Y в
декодированном сигнале 5.8МГц
- Отношение С\Ш видео 53дБ
- Фиксация уровня
черного на основных видеовыходах 0В+/-10
мВ.

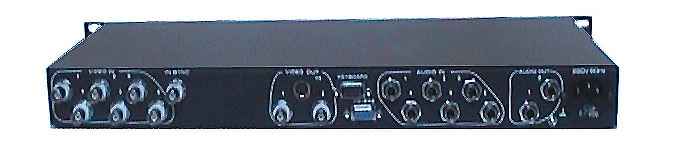

Общие параметры
- Разъемы по видео BNC Mini
DIN.
- Разъемы по звуку TRC
- Питание 220В+\_20%
- Потребляемая
мощность <30Вт
- Размеры 19``, 1U 480*45*180 мм,
- Вес 3,5 кг
|
