Рекомендуемое
применение –
качественный логоинсертер с функцией
транскодирования для студий
многоканального эфирного и кабельного
вещания. Осуществляет наложение
цветного логотипа на видеосигнал систем
PAL и SECAM, S-Video и композит.
Эксплуатационные
возможности.
Формирование и замешивание до двух
цветных логотипов высокого разрешения с
а-каналом. Независимая установка
каждого логотипа на экране. Имеется
возможность самостоятельного
изготовления логотипов. Автоматическое
определение системы входного сигнала.
Отключаемые режимы автоматической
регулировки усиления и VTR. Внутренний
генератор ГЦП.
Технические
возможности
Качественный, полностью цифровой
транскодер PAL/SECAM, SECAM/PAL. Регулировка
параметров входного видеосигнала с
памятью. Адаптивный цифровой
режекторный фильтр SECAM. Загрузка
логотипов из компьютера по RS232.
Программа записи логотипов для PC. Время
записи двух логотипов – 45-60 секунд.
Композит и S-VIDEO вход. Релейный обход по
композитному входу при выключении. Два
композитных выхода и один S-VIDEO.
Краткие
технические параметры
- Номинальный размах
видео 1В,75 Ом
- Формат цифрового
представления 4-2-2
- Частота
дискретизации -13,5 МГц.
- Разрядность
квантования АЦП - 9 бит.
- ЦАП - 10 бит 27 МГц
- Полоса частот Y в
декодированном сигнале PAL 5.8МГц
- Отношение С\Ш видео 53дБ
- Фиксация уровня
черного на основных видеовыходах 0В+/-10
мВ.
Общие
параметры

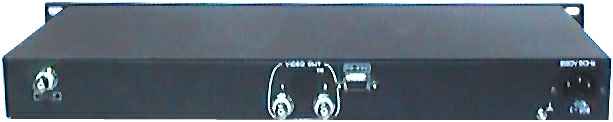

- Разъемы BNC , Mini DIN
- Питание 220В+\_20%
- Потребляемая мощность
<30Вт
- Размер 19`` 1U 480*45*180 мм,
- Вес 3.6 кг.
|
