HDSC1 – конвертер SDI в
компонентный сигнал, преобразующий HD-SDI
сигнал на входе в HD компонентный сигнал
на выходе или SD-SDI сигнал на входе в SD
компонентный сигнал на выходе. HDSC1
обеспечивает непосредственный вывод HD
сигнала на имеющийся дисплей,
рассчитанным на компонентный сигнал,
например HDTV монитор и компьютерный RGB
монитор, а также SD сигнала на дисплеи с
компонентным, S-Video и композитным
интерфейсами. Помимо всего прочего в
состав HDSC1 входит синхрогенератор как
для HD (трехуровневая синхронизация), так
и для SD (синхронизация по черному полю),
что делает это устройство идеальным
инструментом для студий видеомонтажa.
Основные
достоинства
Преобразует HD-SDI
сигналы в HD компонентные сигналы (YPbPr или
RGB)
- Преобразует SD-SDI
сигналы в SD компонентные сигналы (YPbPr
или RGB), S-Video и композитные
- Преобразует HD/SD-SDI
встроенный аудиосигнал в
несимметричный аналоговый
аудиосигнал
- Имеется
синхрогенератор как для SD (по чёрному
полю), так и для HD (трехуровневый)
- Автоматическое
опознавание сигнала по видеовходу
- Индикатор счетчика
аудиоуровня
Помимо возможностей
преобразования HD-SDI и SD-SDI сигналов, а
также опций по настройке звука, в HDSC1
также предусмотрен ряд оригинальных
технических решений, включая поддержку
embedded audio, возможность преобразования SD-SDI
сигналов в сигналы S-Video и композитные,
преобразования HD-SDI сигналов в RGB сигналы
для мониторов персональных компьютеров

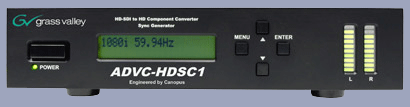

с BNC входами, также имеется передняя
панель с индикатором формата видео и
уровня аудиовыходов. HDSC1 автоматически
распознает формат текущего выходного
видеосигнала и поддерживает сквозной
проход SDI сигналов.

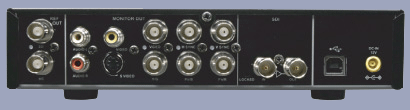

HDSC1 – это цельный 8-дюймовый
блок, с выходами YPbPr, RGB, S-Video и композит.
Через переднюю панель управления можно
настроить несимметричный RCA стереовыход
на передачу любой из пар
ембеддированного восьмиканального
звука. В качестве опции, может
комплектоваться 19-дюймовым стоечным
набором, для монтажа в стандартную A/V
стойку.
- ADVC-HDSC1 unit
- AC adapter
- User manual
- 1080/60i, 1080/59.94i, 1080/50i,
1080/24PsF, 1080/23.38PsF
- 1035/60i, 1035/59.94i
- 720/60p, 720/59.94p, 720/50p
- 525/59.94i (NTSC)
- 625/50i (PAL)
- 1 x BNC (HD/SD-SDI SMPTE 292M compliant)
- 1 x BNC (HD/SD-SDI SMPTE 292M compliant)
- 5 x BNC (component - Y,Pb,Pr / RGB -
R,G,B, H-Sync, V-Sync)*
- 1 x 4-pin miniDIN (S-Video)
- 1 x BNC (composite)
- 1 x RCA (composite)
- Embedded audio SMPTE 299/272M-A
- 2 x RCA (unbalanced stereo)
- Output channel selectable (Ch1/2, Ch3/4,
Ch5/6, Ch7/8, Mix)
- Black Burst Sync: 525/59.94i (NTSC),
625/50i (PAL)
- Tri-Level Sync: 1080/60i, 1080/59.94i,
1080/50i, 1080/24PsF, 1080/23.38PsF, 720/60p, 720/59.94p, 720/50p
- 1 x USB (for firmware updates via a PC)
- Width 215mm x Depth 241mm x Height 44mm
|
