Canon XL-H1 – новая
видеокамера высокой чёткости,
предлагающая универсальные возможности
профессионального уровня.
Видеокамера Canon XL-H1 является
представителем новой серии цифровых
видеокамер компании Canon и позволяет
записывать видео высокой чёткости (HDV) на
кассеты miniDV в формате 1080/50i (MPEG-2 при
скорости 25 Мбит/с). Обработка
видеоизображения высокой чёткости, в Canon XL-H1,
обеспечивается процессором DIGIC DV II.
Камера XL H1 поддерживает функцию
прогрессивной развёртки (25f) и имеет три
1,67-мегапиксельных CCD-датчика,
гарантирующих непревзойдённое
разрешение в классе видео высокой
чёткости. Видеокамера Canon XL-H1 также оснащена
следующими входами и выходами: выход
несжатого сигнала HD-SDI (разъём BNC), вход/выход
Timecode, вход Gen lock и линейный аудиовход XLR.
XL-H1 обладает
стильным дизайном и позволяет
пользователям, работающим с камерами
серии XL и кассетами miniDV, записывать
видеоизображение высокой чёткости. Новая
видеокамера семейства X дополняет
модельный ряд XL2 и XM2 и сочетает в себе
профессиональные возможности
подключения. Она прекрасно подойдёт для
телецентров, продакшн-студий и
операторов, которые хотят перейти на
стандарт видео высокой чёткости.
Разнообразные режимы съёмки
предоставляют пользователю широкие
возможности видеосъёмки с частотой
кадров 25f и 50i.
| Система
видеозаписи Canon XL-H1: |
вращающаяся
головка, геликоидальная развёртка,
раздельная цифровая запись
формат HDV (видеоизображение высокой
чёткости) (1080i) характеристики
потребительских цифровых
видеомагнитофонов (VCR SD) |
| Аудиосистема XL H1: |
формат
HDV, стандарт MPEG-1 аудиоканал 2 /
стандарт MPEG-2
аудиоканал 2, 16 бит (48 кГц)
скорость передачи: 384 кбит/с (2 канала)
цифровой звук DV PCM, 16 бит (48 кГц / 2
канала) или 12 бит
(32 кГц / 4 канала) |
| Телевизионная
система XL-H1: |
форматы
HD, HDV (видеоизображение высокой
чёткости) (1080 / 50i)
соответствие телевизионному
стандарту PAL (625 строк, 50 полей) |
| Датчик
изображения XL H1: |
3 х CCD
1/3-дюйма (3 CCD-матрицы со сдвигом
пикселей по
горизонтали), прибл. 1670000 пикселей
число эффективных пикселей:
при записи в формате HDV: прибл. 1560000
при записи в формате 4:3: прибл. 1170000
при записи в формате 16:9: 1560000 |
| Кассеты XL-H1: |
видеокассеты
с MiniDV-маркировкой |
| Скорость
движения ленты XL-H1: |
18,83
мм/с (формат HDV)
18,83 мм/с (режим DV SP): 12,57 мм/с (режим LP) |
| Максимальное
время записи (с 60-минутной кассетой) Canon XL-H1: |
60
мин (формат HDV)
60 мин (режим DV SP) 90 мин (режим) |
| Время
ускоренной перемотки (вперёд/назад) Canon XL-H1 |
прибл.
2 мин. 20 с (с 60-минутной кассетой) |
| Время
ускоренной перемотки (вперёд/назад) Canon XL-H1 |
прибл.
2 мин. 20 с (с 60-минутной кассетой) |
| Видоискатель XL-H1: |
2,4
дюймовый цветной ЖК-монитор формата
16:9, прибл. 215000 пикселей, основные
цвета RGB конфигурации delta |
| Микрофон XL-H1: |
электретный
конденсаторный стереомикрофон |
| Способ
крепления объектива Canon XL-H1: |
сменное
крепление XL |
| Автофокусировка Canon XL-H1: |
распознавание
сигнала через объектив (система TTL),
ручная фокусировка с использованием
кольца фокусировки объектива (с
объективом HD L IS с 20-кратным зумом) |
| Баланс
белого Canon XL-H1: |
авто,
предустановка, (в помещении, вне
помещения), пользовательская
настройка балансировка или
настройка цветовой температуры |
| Минимальная
освещённость Canon XL-H1: |
0,4
люкс (с объективом HD L IS с 20-кратным
зумом, в режиме 50i (чересстрочный), 25F (прогрессивный),
в ручном режиме, с выдержкой 1/3 с,
диафрагмой F1,6 и усилением 18 дБ) |
| Рекомендуемая
освещённость Canon XL-H1: |
более
100 люкс (в режимах 50i и 25F) |
| Карта
памяти Canon XL H1 Canon XL-H1: |
| Цифровые
носители Canon XL-H1: |
карты
памяти SD memory card / MultiMedia Card (MMC)* |
| Размеры
изображений на карте памяти Canon XL-H1: |
1920 x
1080, 1440 x 1080, 848 x 480, 640 x 480 пикселей |
| Форматы
файлов Canon XL-H1: |
формат
DCF (Design rule for Camera File system), совместимость
со стандартом Exif 2.2** и DPOF |
| Метод
сжатия изображения Canon XL-H1: |
сжатие
в формате JPEG (сверхвысокое
разрешение, высокое, нормальное) |
| Разъёмы
входа/выхода Canon XL-H1 |
| Разъём
сигнала S-video Canon XL-H1: |
Y: 1
Vp-p / 75 Ом, С: 0,3 Vp-p / 75 Ом |
| Разъём
видеосигнала Canon XL-H1: |
разъём
RCA, разъём BNC
1 Vp-p / 75 Ом, несимметричный |
| Разъём
HD/SD-SDI Canon XL-H1: |
разъём
BNC (выход), 0,8 Vp-p / 75 Ом, несимметричный
SDI 576 / в режиме 50i (чересстрочном): ITU-R
BT.656
HD-SDI: SMPTE 292M |
| Компонентный
разъём выход Canon XL-H1: |
совместимый
с форматом 1080i (D3) / 576i (D1) |
| Аудиовыход Canon XL-H1: |
разъём
RCA (L/R), 2 комплекта -10 дБВ (нагрузка 47
кОм, при макс. нагрузке -12 дБ)/ 3 кОм или
менее, несимметричный |
| Аудиовход XL-H1: |
Передний
разъём микрофона: стерео мини-разъём
диаметром 3,5 мм -55 дБВ (автоматический
режим)/ 600 Ом
макс.: -67 дБВ (ручной режим, макс.
громкость)
Разъём для аудиоканала 1, 2: разъём RCA (несимметричный)
-10 дБВ / 47 кОм
Задние разъёмы: разъём XLR (контакт 1:
заземление, контакт 2 «плюс»,
контакт 3: «минус»), ATT: 20 дБ
-54 дБВ (автоматический режим)/ 600 Ом (LINE/MIC,
переключение в MIC)
0 дБВ (автоматический режим)/ 600 Ом (LINE/MIC
переключение в LINE)
макс. 1: -66 дБВ (автоматический режим,
задний разъём
микрофона, усиление 12 дБ)
макс. 2: -66 дБВ (ручной режим, макс.
громкость)
макс. 3: -78 дБВ (ручной режим, макс.
громкость, задний разъём микрофона,
усиление 12 дБ) Gain Up |
| Разъём
цифрового видеовхода/выхода Canon XL-H1: |
специальный
4-контактный (совместимый с IEEE1394) (вход/выход) |

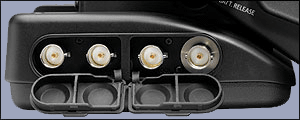

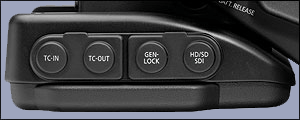

| Вход
GENLOCK Canon XL-H1: |
разъём
BNC, 1 Vp-p / 75 Ом |
| Вход
временного кода TC-IN Canon XL-H1: |
разъём
BNC, 0,5 В, 1,8 Vp-p / 10 кОм |
| Выход
временного кода TC-OUT Canon XL-H1: |
разъём
BNC, 1 Vp-p / 75 Ом |
| Разъём
наушников Canon XL-H1: |
стерео
мини-разъём диаметром 3,5 мм -23,5 дБВ (нагрузка
16 Ом)/ 50 Ом |
| LANC-совместимый
разъём Canon XL-H1: |
стерео
мини-разъём диаметром 2,5 мм |
| Потребляемая
мощность / прочие характеристики Canon XL H1 |
| Номинальная
мощность: |
7,4 Вт
(батарейный блок) |
| Потребляемая
мощность Canon XL-H1: |
7,8 Вт
(видеосъёмка с автофокусировкой,
объективом HD L IS с 20-кратным зумом в
формате HD) |
| Рабочая
температура Canon XL H1: |
от 0
до 40 °C |
| Габариты
(ШхВхГ): |
226 x
220 x 496 мм |
| Вес (только
видеокамера): |
2435 г |
| Вес (полностью
укомплектованная Canon XL-H1): |
3750 г |
| Компактный
блок питания CA-920 Canon XL-H1 |
| Питание: |
100 –
240 В, 50/60 Гц |
| Потребляемая
мощность Canon XL-H1: |
24 Вт |
| Номинальный
выходной ток: |
адаптер:
постоянный ток 7,2 В, 2,0 A, зарядное
устройство:
постоянный ток 8,4 В, 1,5 A |
| Рабочая
температура Canon XL-H1: |
от 0
до 40 °C |
| Габариты
(ШхВхГ): |
75 x 99
x 51 мм |
| Вес: |
215 г
без шнура питания |
| Батарейный
блок BP-950G |
| Тип
батареи XL H1: |
литиево-ионная
аккумуляторная батарея |
| Номинальное
напряжение: |
постоянный
ток 7,4 В |
| Рабочая
температура: |
от 0
до 40 °C |
| Ёмкость
батареи: |
5200
миллиампер/ч |
| Габариты
(ШхВхГ): |
38,2 x
40,3 x 70,5 мм |
| Вес XL H1: |
210 г |
* Рабочие
характеристики видеокамеры Canon XL-H1 были
протестированы с использованием карт
памяти SD ёмкостью до 2 Гбайт. При
использовании карт памяти других типов
эти показатели могут отличаться от
указанных.
** Видеокамера Canon XL H1 поддерживает стандарт Exif 2.2
(также называемый «Exif Print»). Exif Print – это
стандарт, расширяющий обмен данными
между цифровыми камерами и принтерами.
При подсоединении видеокамеры
к Exif Print-совместимому принтеру в момент
съёмки происходит оптимизация данных,
поступающих с видеокамеры, что позволяет
создавать отпечатки исключительно
высокого качества.
Вес и габариты устройства даются
приблизительно. Компания Canon не несёт
ответственности за возможные ошибки или
опечатки, допущенные в данном издании.
Технические характеристики могут быть
изменены без
предварительного уведомления.
Новый
объектив для высокой чёткости
изображения Canon XL H1
Передовой опыт
компании Canon в области разработки
объективов для телевещания позволил
оснастить видеокамеру XL H1 новым
объективом Fluorite HD VIDEO с 20-кратным
увеличением. Этот объектив был
специально спроектирован специалистами
компании Canon для обеспечения повышенного
качества изображений высокой чёткости.
L-объектив
видеокамеры XL с фокусным расстоянием 5,4 –
108 мм и высокоэффективной системой
стабилизации изображения Vari-angle Prism Optical
Image Stabilization (VAP OIS) – это гарантия
непревзойдённого качества и
реалистичности видеоизображения.
Объектив совместим с системой крепления
камер XL, а многослойное просветление (SR-просветление)
позволяет избежать бликов и значительно
снизить хроматическую аберрацию. Наряду
с функцией Focus Assist, позволяющей управлять
такими параметрами, как увеличение
изображения и усиление контуров,
объектив видеокамеры также поддерживает
широкий диапазон фокусных расстояний; на
корпусе объектива расположены
функциональные кнопки. Кроме того,
круглая диафрагма позволяет создавать
эффект размывания заднего плана. А
электронный механизм фокусировки
помогает более точно сфокусировать
изображение. Объектив также оснащён
двумя фильтрами нейтральной оптической
плотности (1/6 и 1/32) и имеет функцию
восстановления значений параметров
съёмки из памяти. Камера также позволяет
записать в память значения фокусного
расстояния и расстояния фокусировки для
различных объективов. Эти значения
сохраняются, даже если объектив
снимается с камеры, и восстанавливаются
при повторном подсоединении объектива.
Новый объектив
XL при использовании с камерой XL H1
определяет расстояние до объекта съемки.
Эти данные можно вывести на новый
широкоформатный видоскатель, рамер
которого увеличен до 2,4 дюйма. Камера
также оснащена механическим затвором для
фотосъёмки форматом 1920 x 1080 (на карты
памяти SD/MMC). Процессор DIGIC DV II
обеспечивает раздельную одновременную
обработку фото- и видеоизображения, что
превращает видеокамеру в идеальный
инструмент для создания раскадровок.
Универсальность
при работе в студии
Видеокамера XL H1
соответствует распространённому во всём
мире стандарту передачи изображений
высокой чёткости (1080i) и является
экономичным решением для ТВ-студий,
продакшн-компаний, индивидуальных
режиссеров и других людей, создающих
фильмы, которые хотят воспользоваться
преимуществами видеоизображения высокой
чёткости. Благодаря встроенной
функциональности HD-SDI видеокамера XL H1
реализует профессиональные возможности
подключения и поддерживает различные
варианты обработки видеоматериалов. XL H1
станет идеальным дополнением
профессиональному студийному
оборудованию: вход Gen lock позволяет
использовать эту видеокамеру при съёмке
с использованием нескольких камер.
Функции для
создания цифрового кино
Расширенные
функции для создания цифрового кино,
среди которых гамма-коррекция и
настройки матрицы линейного
преобразования (Cine2 ), позволяют
использовать камеру XL H1 для создания
цифровых кинофильмов. XL H1 также
предоставляет возможность выбора
частоты кадров при съёмки и обеспечивает
видеосъёмку с частотой 25f.
Передовые
функции регулировки параметров
изображения и режим Audio Lock
XL H1 имеет
расширенный набор передовых
высокоточных функций управления
качеством изображения. В их число входит
два фильтра снижения шума (NR1 и NR2),
настройка параметров матрицы линейного
преобразования, регулировка баланса
белого, температуры цвета и чёткости
мелких деталей, а также функция съёмки
объекта на ярком фоне. Кроме того,
доступно полностью ручное управление
настройками и параметрами съёмки –
предварительно заданные настройки могут
быть сохранены на карте памяти SD/MMC. А
режим Audio Lock обеспечивает
профессиональный уровень синхронизации
аудиосигнала и видеоизображения.
Новое
программное обеспечение CONSOLE для
управления параметрами съёмки и хранения
данных (приобретается отдельно)
Новое
дополнительно приобретаемое программное
обеспечение CONSOLE компании Canon для
персональных компьютеров позволяет
управлять видеокамерой XL H1 дистанционно.
CONSOLE позволяет регулировать при помощи
предварительно заданных значений
параметры съёмки, контролировать
волновые векторы и использовать функции
Focus Assist. Это ПО также позволяет
устанавливать коэффициент
масштабирования, фокусировку, баланс
белого, величину диафрагму и скорость
затвора. CONSOLE управляет записью и
воспроизведением данных HDV и DV.
Демонстрационную версию этого
программного обеспечения можно
загрузить из Интернета.
Основные
функциональные возможности XL H1
-
Поддержка HDV и
DV с выходами SD и HD через HD-SDI/SD-SDI
-
Три 1/3-дюймовых
1,67-мегапиксельных CCD-датчика –
обеспечивают высочайшее разрешение в
своём классе
-
Широкие
возможности подключения, в том числе
выход HD-SDI, вход/выход Timecode, вход Gen lock и
линейный аудиовход XLR – соответствие
требованиям профессиональных
пользователей
-
Новый съёмный
объектив Fluorite HD VIDEO с 20-кратным
оптическим увеличением, совместимый с
разъёмом XL
-
Функция Focus
Assist (увеличение, усиление контуров)
-
Полностью
ручное управление расширенными
настройками и параметрами съёмки с
сохранением настроек на карты памяти SD/MMC
-
Система
стабилизации изображения Vari-angle Prism Optical
Image Stabilization (VAP OIS)
-
4-канальная
запись звука и режим Audio Lock только для
режима DV
Комплект
поставки Canon XL-H1:
1. XL H1 Digital Camcorder
2. HD-20x zoom XL5.4-106mm L IS II
3. Wireless Controller
4. WL-D5000/(AA size batteries)
5. Battery Pack (BP-950G)
6. Compact Power Adapter (CA-920)
7. Power Supply Coupler (DC-920)
8. AC Cable
9. Microphone Unit
10. Shoulder Strap (SS-1000)
11. Skirt Adapter (P
|
