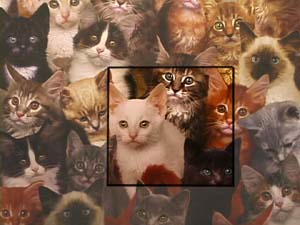

Полноэкранные
тестовые картинки. Оригинальный размер
720х480. Картинка с кошками была получена
с плаката с использованием Sony
TRV900.
Гистограмма этой картинки была сделана
с использованием Photoshop. Вторая картинка
была сосканирована с разрешением 600DPI
и после этого записана на Sony
TR7000(D8
камера) по цифровому входу.

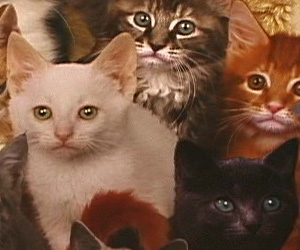

1.
Пересылка по цифровому
каналу
Гистограмма
картинки с кошками получена в Photoshop.
Обратите внимание, что
интенсивность сигнала (вертикальная
составляющая) покрывает диапазон
от нуля и до ста
процентов
|
Разрешение этой картинки
составляет максимальное возможное
для DV:
540ТВЛ |
Примечание.
Был выполнен тест на копирование
оригинальной цифровой записи. Опыт
показал, что количество возможных
пересылок ничем не ограниченно.
Последующее сравнение файлов
показывает 100% бинарную идентичность
2.
TR7000
SVideo-> TRV900

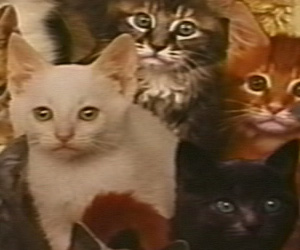

Обратите
внимание, что гистограмма
подвинулась влево. Также, картинка
сжалась, немного поубивав черные
полосы слева и справа (что то около
4 пикселей слева и 6 справа).
Картинка стала уже, где-то на
1.3% Вероятно этот недостаток
можно устранить регулировкой.
|
Разрешение,
где-то около 480ТВЛ.
|
Примечание.
Пересылка картинки через S-Video
кабель. Источник-
TR7000
аналоговый выход. Приемник- TRV900
аналоговый вход(после
Firewire
на PC).
Разрешение
уменьшилось.
Картинка
ужалась по горизонтали на 1.3% и стала на
10% темнее.

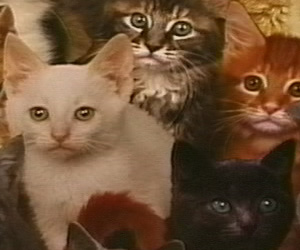

3.
AG-1980
SVHS
Запись-Проигрывание
Примечание.
Картинка записана на Panasonic
AG1980 с TRV900 по S-Video и проиграна
обратно c AG1980 на TRV900 через S-Video а потом
через IEEE1394 на компьютер. Переключатель
“Edit” был в “normal” позиции. “Sharpener”(четкость)
регулятор находился в центре. TBC
включена. Установлен SP режим.
4. AG-1980 VHS Проигрывание
Гистограмма
не сдвинута. Но видно больше шумов
и кривая выглядит довольно смешно
около черного уровня.
|
Разрешение
230 линий.
|
Примечание.
То
же самое, что и выше, но с
использованием VHS
ленты для стандартного VHS
записывающего и проигрывающего режима. |
