Video Maсhine
немецкой фирмы FAST на сегодняшний день
остается одной из самых удобных
настольных монтажных систем на базе IBM-совместимого
персонального компьютера, работающих с
аналоговыми форматами. Video Machine
представляет собой интегрированную
систему, которая соединяет в одном
устройстве и контроллер управления
практически любыми видеомагнитофонами,
и микшер, позволяющий работать в
реальном времени, как при линейном
монтаже, так и нелинейном.

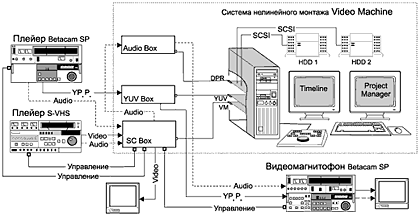

Ниже
представлена схема монтажной студии на
основе системы Video Machine в полной
комплектации.
Такая студия
позволяет выполнять линейный,
нелинейный и гибридный монтаж
материалов формата S-VHS и Betacam SP. В
таблице показаны несколько вариантов
комлектаций студий с Video Machine.
| Наименование |
1
|
2
|
3
|
4
|
5
|
| Базовый
компьютер |
P166MMX, RAM 16MB, HDD
2GB, FDD 3.5'', CD ROM, SVGA 2MB,
Монитор 17'',
Mouse
|
P200MMX, RAM 32MB, HDD
2GB, FDD 3.5'', CD ROM, SVGA 2MB,
Монитор 17'',
Mouse
|
P233MMX, RAM 64MB, HDD
2GB, FDD 3.5'', CD-ROM, SVGA 2MB+2MB,
2 монитора 17'',
Mouse
|
| Плата
VM-50100* |
+ |
+ |
+ |
+ |
+ |
| SC
Box VM-50110* |
|
|
+ |
+ |
+ |
| Плата
YUV* |
|
|
+ |
+ |
+ |
| YUV
Box VM-50515* |
|
|
+ |
+ |
+ |
| Плата
DPR VM-50515* |
|
+ |
+ |
+ |
+ |
| Audio
Box VM-50521* |
|
|
+ |
+ |
+ |
| Пульт
Jog/Shuttle VM-50508* |
|
|
+ |
+ |
+ |
| Диски
для записи видео* |
|
2x4.3Гб внутр.
|
2х4.3Гб
внешние |
| Плейер
1 |
Panasonic
AG-4700
|
|
Panasonic
AG-7700
|
Sony
UVW- 1200P
|
Sony
PVW- 2600P
|
| Плейер
2 |
Panasonic
AG-4700
|
|
Sony
UVW- 1600P
|
Sony
UVW- 1200P
|
Sony
PVW- 2600P
|
| Рекордер |
Panasonic
AG-4700
|
Panasonic
AG-4700
|
Sony
UVW- 1800P
|
Sony
UVW- 1800P
|
Sony
PVW- 2800P
|
| Кабель
S-Video (3м) |
3 |
2 |
1 |
|
|
| Кабель
BNC-BNC (5м) |
|
|
8 |
12 |
13 |
| Кабель
XLR-XLR (5м) |
|
|
4 |
8 |
8 |
| Кабель
XLR-bigJACK (5м) |
|
|
4 |
|
|
| Кабель
XLR-bigJACK (3м) |
|
4 |
|
|
|
| Кабель
XLR-miniJACK (1м) |
3 |
1 |
|
|
|
| Кабель
управления 9pin (5м) |
|
|
1 |
|
|
| Кабель
управления RS232 (5м) |
|
|
|
2 |
|
| Стоимость |
call |
call |
call |
call |
call |
 |
Вариант 1
- это наиболее простая схема, которая
позволяет организовать трехпостовую
линейку на базе недорогих
видеомагнитофонов AG-4700
формата S-VHS фирмы Panasonic. Управление
видеомагнитофонами осуществляется по
интерфейсу LANC.
Вариант 2
предоставляет возможность для
осуществления нелинейного монтажа с
помощью одного AG-4700,
используя его сначала в качестве
плейера для оцифровки видео и звука, а
затем в качестве мастер-рекордера для
сброса готового материала.
Вариант 3
предназначен для проведения линейного
и нелинейного монтажа. В качестве
плейеров могут использоваться как
видеомагнитофоны формата S-VHS (Panasonic AG-7700),
так и формата Betacam SP (Sony UVW-1600P).
Мастер-рекордером служит
видеомагнитофон формата Betacam SP (Sony UVW-1800P).
В этом варианте видеомагнитофон AG-7700 в
ряде случаев может использоваться как
мастер-рекодер, например, для сброса на
ленту в формате S-VHS материалов с DPR Video
Machine.
Вариант 4
представляет собой комплекс с
возможностью проведения линейного и
нелинейного монтажа с качеством Betacam SP.
В качестве видеоплейров используются UVW-1200P
фирмы Sony с управлением по интерфейсу
RS-232, в качестве мастер-рекордера - UVW-1800P
фирмы Sony с управлением по интерфейсу
RS-422.
Вариант 5
составлен на основе аппаратов серии 2000
PRO (видеоплейеры PVW-2600P
и видемагнитофон PVW-2800P).
Управление осуществляется по
интерфейсу RS-422.
|
