Монтажные платы компании Pinnacle Systems

За последние несколько лет в области профессионального видео появилась тенденция к образованию гигантских транснациональных корпораций, которые компилируют опыт более мелких компаний и становятся новой мощной основой индустрии. Одна из таких фирм – американская Pinnacle Systems за 14 лет своего существования достигла необычайного расцвета и сегодня, это, пожалуй, одна из наиболее динамично развивающихся компаний в мире. В начале своего пути Pinnacle Systems занималась только оборудованием для линейного монтажа  и системами 3D эффектов, однако, со временем акценты сместились и теперь наибольший приоритет получили такие перспективные направления как нелинейный видеомонтаж и интернет вещание. Таким образом, сегодня, компания выпускает полный спектр оборудования для всех видов профессиональной обработки видео и подготовки вещательных программ. Несмотря на высочайший уровень технических решений и передовые технологии, в отличие от многих ведущих фирм, Pinnacle Systems не ограничивается производством дорогой студийной техники, но и уделяет внимание такому сектору рынку, как корпоративное и домашнее видео. И все же ведущей темой является продвижение профессиональной и вещательной линеек. При этом, политикой компании является комплексный подход рассчитанный на глубокую системную интеграцию  что позволяет использовать продукты Pinnacle Systems на всех этапах видеопроизводства.

Сегодня, когда весь мир профессионального видео стремительно переходит к цифровым форматам, использование карт для обработки аналоговых сигналов кажется несовременным. Однако, несмотря на повсеместное наступление новых технологий аналоговые интерфейсы не сдают своих позиций, а компонентные и композитные разъемы являются неотъемлимой частью любой студийной аппаратуры. Конечно, работать с цифровым сигналом удобнее, но и компонентный интерфейс обеспечивает достаточно высокое качество сигнала. Кроме того, парк существующего профессионального оборудования региональных студий очень велик, и зачастую, там установлена  техника класса Betacam SP или даже SVHS, а для работы с такой аппаратурой с учетом ограниченности бюджета применение недорогих систем для аналоговой обработки видео  совершенно оправдано. Производством плат нелинейного монтажа для таких задач занимается много фирм, однако, особую известность приобрели устройства линейки DCxx компании Pinnacle Systems. На сегодня в эту профессиональную группу входят miroVIDEO DC30 plus, miroMOTION DC 30 (для MAC) и miroVIDEO DC50.

Почему же, несмотря на неотвратимое наступление технического прогресса, эти платы не вышли из употребления и до сих пор пользуются спросом? Прежде всего, необходимо отметить, что все они используют MJPEG компрессию при степени сжатия до 3:1 – 3.5:1, что обеспечивает практически вещательное качество сигнала. Кроме того, цветовое представление формата 4:2:2  позволяет не только работать с монтажными программами, но и успешно выполнять задачи композитинга и 3D анимации. При этом, и так невысокая стоимость плат серии DCxx непрерывно снижается, что делает их все более доступными для корпоративного и даже домашнего применения. Системные требования к ПК по современным меркам также невелики и это, в свою очередь, способствует росту популярности.

Устройства этого семейства выпускаются уже достаточно давно и поэтому, отработанное программное обеспечение гарантирует надежную и стабильную работу. Не секрет, что в малобюджетных  студиях существует практика применения подобных систем, даже для прямого эфирного вещания. Еще одним аргументом в пользу серии DCxx является великолепная совместимость с разнообразным ПО для обработки видео. Кроме того, в качестве редактора используется Adobe Premiere и, в этом плане, существуют великолепные перспективы при появлении новой версии 6.0, которая позволит осуществлять предварительный рендеринг в окне  монитора в реальном времени. Эта функция существенно ускоряет процесс монтажа и по удобству и скорости работы приближает систему к дорогим двухпотоковым решениям.

Основное различие между платами этой серии заключается в том, что DC30+ имеет только композитные и Y/C входы/выходы, а DC50 ориентирована  на работу с компонентным видеосигналом и, является более профессиональным решением. В остальном же, характеристики плат очень близки  - обе работают с полным телевизионным разрешением (CCIR 601) c применением MJPEG компрессией со степенью сжатия до 3:1. Для подключения оборудования используются внешние боксы, причем интерфейсный модуль DC50 может с помощью дополнительных кронштейнов монтироваться в стойку 19” и имеет кроме полного набора композитных, компонентных и Y/C разъемов отдельный вход сигнала внешней синхронизации для интеграции системы в студийном комплексе.

Фирменной технологией Pinnacle Systems  является miroINSTANT video – программный модуль, который разработан как Plug In к Adobe Premiere и решает целый ряд задач.  Прежде всего, это интеллектуальный рендеринг, преодоление 2 Гб ограничения для avi файлов, воспроизведение готового материала с timeline. Применение miroINSTANT позволяет избавиться от повторной рекомпрессии неизмененных участков и, тем самым, экономит до 50% дискового пространства..

В целом, можно отметить, что платы  линейки DCxx компании Pinnacle Systems, позволяют построить надежную и недорогую настольную систему для редактирования видео.

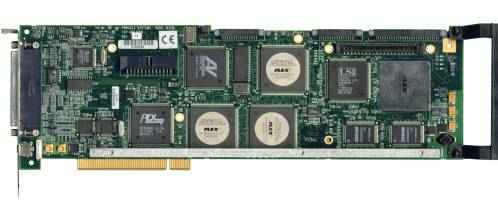

Несмотря на достаточно широкие возможности традиционных систем нелинейного видеомонтажа создание любого эффекта может занимать в десятки и сотни раз больше времени, чем непосредственно выполнение перехода. До окончания просчета увидеть результат  невозможно и это очень сильно замедляет монтаж и превращает его в нудное и утомительное ожидание у экрана. Наиболее мощные программы видеомонтажа, такие как *Edit фирмы discreet logic проводят рендеринг в фоновом режиме, однако и это не позволяет полностью избавится от задержек. Проблема заключается в том, что производительности даже самого современного процессора пока не хватает для полного цикла обработки двух кадров из стыкуемых клипов в реальном времени и, поэтому, для решения этой задачи необходимо использовать специализированный аппаратный микшер на вход которого одновремено подается два потока  видео. Двухпотоковая технология стала серьезным шагом вперед и позволила создать системы действительно работающие в реальном времени. Одна из первых подобных плат студийного уровня, которая не потеряла своей популярности и до сегодняшнего дня -  ReelTime компании Pinnacle Systems. ReelTime может одновременно работать с двумя слоями видео, одним слоем графики и шестью дорожками звука. Минимальная степень сжатия  – 1.6:1 и цветовое представление формата 4:2:2 обеспечивают очень высокое качество сигнала, которое удовлетворяет даже самым жестким требованиям вещательного видеопроизводства. При этом более 400 2D эффектов, хрома и люма кеинг выполняются в реальном времени. Система укомплектованная 3D модулем Genie RT называется ReelTime Nitro и к описанным выше возможностям добавляется еще 425 трехмерных эффектов. Кроме того, в комплект ПО входит конструктор собственных видеоэффектов – EffectFactory. Между собой ReelTime и GenieRT связаны  с помощью специализированной Movie II bus, что позволяет существенно разгрузить системную шину компьютера.

Несмотря на значительный возраст ReelTime, Pinnacle Systems не только не прекращает производство этих плат, но и выпускает дополнительные интерфейсные модули для работы с современным оборудованием. Дочерняя плата с аппаратным DV кодеком, позволяет работать с аппаратурой таких цифровых стандартов как miniDV, DVCAM, DVCPRO, а модуль SDI предназначен для стыковки с профессиональной студийной техникой. Внешний коммутационный бокс имеет полный комплект необходимых разъемов, как для компонентных, так и для композитных аналоговых сигналов, а также позволяет использовать источники балансированного аудио.

Как известно, любая монтажная система является сложным программно-аппаратным комплексом и именно поэтому разработчики уделяют так много внимания драйверам и программному обеспечению. С момента появления ReelTime поставлялась в комплекте с Adobe Premiere RT, однако около года назад появилась возможнсть использовать и профессиональный редактор Speed Razor фирмы in-sync, что значительно расширило возможности системы. Как и все платы для цифровой обработки видео компании Pinnacle Systems ReelTime в качестве титровального модуля использует популярную программу Title Deko, которая предоставляет исключительно богатые возможности по работе с текстом.

Отработанное программное обеспечение, высокая надежность и широкие возможности аппаратуры, позволяют применять ReelTime для самых ответственных работ по многослойному монтажу и композитингу как в условиях отдельной студии, так и в рамках такого сложного комплекса, как телевизионная аппаратная.

                Уже несколько лет видеопроизводство все больше переплетается с компьютерными технологиями и в значительной мере это происходит благодаря применению цифрового интерфейса IEEE 1394 (DV, FireWare, iLink). На первом этапе FireWare был ориентирован на  рынок домашнего и корпоративного видео, однако такие очевидные достоинства, как высокая пропускная способность, надежность и удобство применения привели к тому, что этот тип интерфеса постепенно отвоевывает себе нишу и в области профессиональных устройств.

Компания Pinnacle Systems гибко отреагировала на требования рынка и почти сразу после окончательного утверждения стандарта выпустила  линейку недорогих плат для работы с DV устройствами (DV200, DV300). Однако, несмотря на использование нового интрефейса, скорость работы при монтаже увеличилась очень незначительно. Очевидно, что идеальным было бы решение, совмещающее достоинства IEEE1394 с двухпотоковой архитектурой. Конечно, такие системы существуют уже достаточно давно, однако их стоимость была достаточно высокой.  Около года назад ситуация изменилась -  появился первый доступный продукт Pinnacle Systems под названием DV500 стоимостью менее 1000 долларов. Эта плата построена на новом видеопроцессоре-кодеке DVXpress-MX25 фирмы C-Cube, который позволяет захватывать DV или MPEG поток со скоростью до 25 Мбит/сек и воспроизводить одновременно два потока сжатого видео. Таким образом, выполнение более 100 2D переходов, наложение статичных титров или графики, преобразования по яркости, контрастности и насыщенности выполняются без просчета.

Наиболее серъезным отличием от плат предыдущего поколения стало появление как цифрового, так и аналогового интерфейса для подключения внешних устройств. Это существенно расширяет область применения систем на базе DV500  и обеспечивает совместимость практически со всем существующим оборудованием нижнего ценового диапазона. При этом на аналоговых выходах можно немедленно увидеть результаты редактирования без предварительного рендеринга, а наличие внешнего BreakOut Box облегчает подключение аппаратуры и избавляет от необходимости использовать разъемы на задней стенке корпуса компьютера. Продуманная подсистема интерфейса и возможность работы в двухпотоковом режиме значительно ускоряет процесс монтажа и поэтому DV500 представляется более выгодным решением, чем, например, функциональная связка DV200 и DC30+.

Как и остальные двухпотоковые платы Pinnacle, DV500 работает с realtime версией Adobe Premiere, а для воспроизведения с timeline используется программный модуль miroInstant Video RT. Отдельно стоит отметить утилиту DV tools, которая предназначена для работы с DV устройствами и позволяет автоматически сканировать ленту, определяет точки начала и конца записи и, используя иконки первых кадров, создает библиотеку всех существующих фрагментов. Затем, можно легко и быстро выполнить пакетный захват выбранных кадров. При этом для управления  используется собственный оригинальный драйвер, обеспечивающий великолепную совместимость с разнообразным DV оборудованием.

Важным достоинством DV500 является полная поддержка не только Windows 98, но и таких профессиональных операционных систем как Windows NT и Windows 2000. Причем, при использовании файловой системы NTFS появляется возможность создавать OpenDML avi файлы не имеющие 2 Гб ограничения размера.

Видеопроцессор C-Cube DV-Xpress-MX25 работает не только с DV потоками, но и поддерживает более прогрессивный стандарт сжатия – MPEG-2. DV500 частично использует эту возможность и позволяет экспортировать готовый проект в MPEG-2 MP@ML с IBP группой 15/3. Файлы такого типа отлично подходят для архивирования и создания  мультимедийных  дисков DVD и CD. Для их подготовки можно, с успехом, использовать профессиональную программу  Minerva Impression CD Pro из комплекта ПО поставляемого с платой.

 Подводя итог, можно сказать, что DV500- универсальная  недорогая система для задач несложного нелинейного монтажа. Вероятно, в полной мере, возможности этой платы раскрываются при работе с оперативно поступающей информацией, и, теперь, видеожурналист вполне может самостоятельно осуществлять нарезку и предварительный монтаж отснятого материала в самые сжатые сроки.

Долгое время единственным эффективным методом сжатия видеоизображения была MJPEG компрессия, однако, последнее время получает распространение и более прогрессивный формат MPEG-2. По сравнению с MJPEG это дает двух-трехкратную экономию дискового пространства при том же качестве сигнала. Еще одним достоинством MPEG является жестко определенная стандартом процедура декодирования, что позволяет проигрывать готовый MPEG файл на любом аппаратном или программном декодере. Отсутствие доступных аппаратных кодеков, было наиболее серьезной причиной сдерживающей развитие систем использующих MPEG, однако, за последние два года произошли значительные изменения и появилось сразу несколько систем работающих с таким форматом компрессии. На сегодняшний день Pinnacle Systems представляет целую линейку плат этой группы, которая получила название DCxxxx. Младшая из них – DC1000 является современной двухпотоковой платой нелинейного видеомонтажа для работы с композитными аналоговыми и DV (опция) сигналами. DC1000 может использовать как редактируемый IPPP вариант MPEG – 422P@ML (4:2:2), так и более распространенный  IBP поток MP@ML (4:2:0) с возможностью смешивать их в одном проекте. Использование эффективных GOP последовательностей позволило снизить скорость потока до 50 Мбит/сек (25 Мбит/с на каждый канал), а применение оригинальной технологией SMART GOP  добиться покадровой точности редактирования.

Как и любая двухпотоковая система DC1000 обеспечивает выполнение более 300 переходов, накложение титров и различных фильтров в реальном времени. Полезным дополнением к монтажным функциям будет и богатый набор разнообразных эффектов Video SpiceRack фирмы Pixelan Software и  Hollywood FX Bronze из  комплекта поставки платы.

                Еще одна плата этой линейки  - DC2000 отличается от младшей модели наличием компонентного интерфейса и предназначена для профессионального использования со студийной аппаратурой. При этом, сущствует возможность синхронизировать сигнал от внешнего источника, а также управлять видеомагнитофоном по интернфейсу RS422. Таким образом, наличие полного комплекта аналоговых разъемов и DV интерфейса (опция) позволяет позиционировать систему на базе DC2000 как гибкое современное решение для задач профессионального видеомонтажа и DVD мастеринга.

Важнейшая функциональная особенность линейки DCxxxx  - работа с MPEG компрессией открывает широкие возможности по подготовке мультимедийных DVD и CD дисков. Не требуется даже дополнительного пересчета проекта и разделения на отдельные немультиплексированные потоки звука и видео, так как платы семейства DCxxxx  могут работать по такой схеме с форматом MP@ML, который и используется для создания DVD. Еще большие перспективы появляются при использовании специализированных версий DVD1000 и DVD2000, которые содержат полную версию профессиональной программы Minerva Impression для CD и DVD мастеринга. В этом случае, при изготовлении мультимедийной дисковой продукции можно формировать сложные многоуровневые  анимированные меню, вставлять субтитры  и создавать законченные проекты самого высокого качества.

В заключение, можно сказать, что серия DC/DVDxxxx открывает новую страницу в истории настольных систем для редактирования видео и является великолепным выбором для перехода к цифровым технологиям обработки видео на всем цикле производства от съемки до распространения готовой продукции.

Как уже было отмечено, практически все современные платы нелинейного видеомонтажа, работающие в реальном времени используют двухпотоковую архитектуру, которая предусмаривает последовательное декодирование и обработку входных данных по каждому каналу и смешивание в выходном управляемом видеомикшере. Подобный подход имеет целый ряд недостатков, унаследованных от традиционных систем, и удовлетворительно работает только с аналоговыми сигналами постоянного формата. Решением этой проблемы может быть переход к принципиально новой архитектуре основанной на применение локальной оперативной памяти большого объема, которая в терминологии Pinnacle Systems получила название «memory centric». При использовании подобной технологии происходит преобразование входного потока в цифровой массив и все дальнейшие операции и преобразование выполняются уже в оперативной памяти. Это позволяет создать гибкую систему, одинково легко работающую как со сжатым, так и с некомпрессированным видео любого формата. Первой платой нелинейного видеомонтажа, использующей «memory centric» архитектуру была мультиплатформенная Targa 2000, построенная на видеопроцессоре HUB2, которая нашла очень широкое применение в профессиональных продуктах самого различного уровня. Следующим шагом стало создание процессора HUB3, который  по производительности более чем в 4 раза превосходит предыдущий чип. HUB3 – высокопроизводительный видеопроцессор последнего поколения способный обрабатывать до 100 Мпиксел/сек при цветовом представлении 4:4:4:4 или 4:2:2:4 стал основой для постоения самой современной настольной системы нелинейного видеомонтажа – Targa 3000. Новый продукт Pinnacle Systems позволяет одновременно воспроизводить до 3 слоев видео и 6 слоев графики в реальном времени и легко работает как с некомпрессированным, так и со сжатым (MPEG, DV) сигналом. Для каждого слоя возможно без предварительного просчета использовать такие эффекты как ускоренное и замедленное воспроизведение, масштабирование, цветокоррекция и кеинг. Кроме того, имеется более 100 предустановленых двумерных эффектов, а если требуется и создание  3D переходов в реальном времени предусмотрен дополнительный модуль Targa Infinite 3D DVE. Использование внешних коммутационных блоков с новым цифровым интерфейсом (Digital Tether) позволяет подключать самое разнообразное оборудование от VHS до Digital Betacam и управлять видеомагнитофоном по стандарту RS422.

В отличие от абсолютного большинства монтажных систем T3K позволяет использовать как некомпрессированные, так и DV или MPEG материалы в одном проекте, что позволяет легко организовать работу в структуре небольшой локальной сети. В этом случае головная машина может использоваться для финальной сборки материалов, композитинга и CD/DVD мастеринга.

Targa 3000 – новое прогрессивное решение для видеомонтажа, которое появилось на рынке меньше года назад. Именно поэтому на сегодняшний день еще не все возможности платы реализованы в полной мере. Так, пока система работает только с Adobe Premiere 5.1, однако с появлением  новой версии драйверов появится поддержка популярного редактора Speed Razor фирмы in:sync. Пройдет совсем немного времени и все ведущие производители программного обеспечения будут ориентироваться на Targa3000 и подтверждением тому может быть заявленная совместимость c монтажной программой *edit v6.0 компании discreet logic.

Targa3000 снимает почти все существующие ранее ограничения, которые сковывали  замыслы автора и открывает безграничные перспективы для творчества что позволяет говорить о появлении новой настольной монтажной системе третьего тысячелетия.

Евгений Зайцев
Pinnacle Systems-Россия
