При
построении графика вещания телеканала
помимо наполнения его смысловым
контентом таким,
как тематические программы, фильмы,
трансляции, возникает масса
второстепенных задач, без решения
которых невозможна работа любого
современного телеканала. К таким
задачам относятся наложение титровой
информации, логотипов канала и передач,
вывод показаний часов и температуры,
символьное и графическое оформление
программ новостей, прогнозов погоды,
спортивных репортажей, ток – шоу
и т.п. Кроме того сюда можно отнести
средства оформления интерактивных
программ, предполагающих
непосредственное общение со зрителями
путем приема от них SMS-сообщений и
телефонных звонков в системах опросов.
Если же речь идёт о ретрансляции в
регионах программ центральных каналов,
то эти второстепенные задачи выходят
на передний план, ведь проблема
наполнения эфирного времени уже решена
и вся задача сводится к «декорированию»
трансляции и дополнению информацией
интересной местному зрителю. Именно
для решения всего спектра таких задач
предназначена популярная
профессиональная видеокомпьютерная
система AKULA VTM ™ .
 Также
следует упомянуть, что в последнее
время появились и активно развиваются
информационно-аналитические каналы, в
которых подобное оформление
составляет основное смысловое
содержание: курсы валют, прогнозы
погоды, биржевые сводки, короткие
объявления и новости, результаты
матчей, реклама в виде небольших
логотипов и др. Можно сказать, что
собственно видеосигнал здесь
становится второстепенным и потому
масштабируется до 2/3 экрана, а
оставшееся поле используется для
размещения информационного контента.
Примером таких каналов могут
служить новые российские каналы РБК-ТВ
и Рамблер, и, существующие уже давно,
зарубежные Bloomberg и RAI 24. Подобные каналы
начали появляться в регионах, и мы рады
сообщить, что работа части из них
основана на нашей системе
автоматизации AKULATELE с дополнительным
модулем информационного канала PIP
Infochannel. Давайте начнём повествование с
рассмотрения именно таких систем, т.к. в
них гармонично сочетаются многие
второстепенные элементы, используемые
при оформлении любого современного
канала.

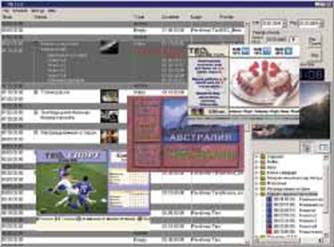

Модуль
оформления информационного канала PIP
Infochannel для системы AKULATELE
Модуль
масштабирования видеосигнала PIP (Picture in
picture) Infochanel может быть установлен на
любой модели AKULATELE и уже
стал популярен у наших клиентов, т.к.
позволяет "выжать" максимум
рекламной отдачи от одного и того же
промежутка времени, разнообразив
оформление канала
несколькими бегущими строками
одновременно, в том числе поверх
видеофайла рекламы, одновременной
выдачей нескольких показаний
температуры, погоды, курсов валют,
анимированных логотипов и полей,
содержание которых постоянно
обновляется. Удобное управление их
сменой, так называемая "ротация",
позволяет предельно упростить
составление списка данных для их
циклического чередования, при
отображении в элементах оформления.
Основная область применения модуля
– эфирные комплексы, в которых есть
необходимость создания эффекта, при
котором основное изображение
масштабируется до “живого окна”, а
остальную часть кадра занимают
текстовые и графические элементы (см.
рис.1.) В качестве такой информации как
правило выводится аналитические
материалы, финансовые сводки,
рекламные предложения, текущее время,
погода и др. Как показывает опыт, такой
подход привлекает зрителя и позволяет
повысить эффективность восприятия им
информации. Кроме того это позволяет
расширить ассортимент доступных
рекламных услуг и увеличить общий
объём рекламы, не прибегая к удлинению
блоков видеорекламы. Также модуль
позволяет выводить бегущую строку
поверх видеофайлов. Уникальность
реализации данной функции в том, что
бегущая строка накладывается “на лету”
на видеофайл как отдельный независимый
слой без участия дополнительных
устройств и компьютеров. В качестве
основы «живого окна» можно
использовать видеоматериалы,
записанные на диске, либо второй
видеосигнал, поступающий в компьютер в
цифровом формате, например, в виде DVB
потока со спутника или DV потока через
порт IEEE-1394. При этом механизм
масштабирования видеоизображения
гарантирует, что ничто не будет мешать
восприятию основного сюжета, а
расписание обеспечивает точность в
переключении режимов и вида оформления.
В качестве второго сигнала может
выступать, например, сигнал из студии с
программой собственного производства
или видеоряд прямо с камеры, если,
новостной сюжет не успели
отмонтировать. Обращаем внимание, что
для этого не потребуется дополнительно
микшер и
синхронизатор, а управление будет
производиться из программной оболочки
AKULATELE в том числе и самим стартом камеры.
Итого в
вашем распоряжении: несколько
одновременно "бегущих строк", где
строки могут иметь любую подложку и
область вывода, в текст строки можно
включать анимационные символы; cтатичный
текст, выводимый в определенные
области экрана переходом типа Cross Fade (таблицы,
результаты матчей, прогноз погоды,
текущее время, температура и т.д.), в
текст также можно включать
анимационные символы; стрелочные часы
собственного дизайна; под заказ может
быть включен трехмерный вывод текста.
Если хочется использовать какой-то
особый прием для вывода, то для этого
есть анимация. Таких элементов на
экране может быть одновременно
несколько, их появление будет связано с
выводом определенного текста. Т.е.,
например, рекламное сообщение
сопровождается выводом анимационного
логотипа фирмы и т.д. С каждой областью
на экране связан свой список выводимых
в ней данных. Элементы этого списка
выводятся по кругу в режиме ротации, в
зависимости от времени суток и даты.
Специально для рекламной информации
можно задать максимальное число
показов, при исчерпании которого
сообщение из общего списка исключается.
Список для вывода можно редактировать
даже во время вывода системой его
элементов, добавляя новые или удаляя
старые. Система позволяет в нужный
момент начать масштабировать
поступающее для ретрансляции
видеоизображение в окно любого размера
и расположения. Это обеспечивает то,
что дополнительная информация не
закрывает собою основной сюжет.
Ретрансляция и вывод видеосигнала,
поступившего в цифровом виде,
обеспечивает наивысшее качество и
позволяет его масштабировать и
осуществлять коррекцию изображения и
звука в реальном времени. Имеются
специальные возможности для
автоматического обновления
содержимого сообщений инфоканала
сторонними программами, работающими
совместно с системой.
Данный
подход можно использовать не только
для ретрансляции центральных каналов с
врезкой собственных рекламных и
информационных блоков, передач и
фильмов, но и для вещания внутри
телевизионной кабельной сети в
гостиницах, предприятиях, автовокзалах
и т.д. Примером такого использования
может служить сеть московских пивных
баров «Кружка», в которых наша система
AKULA VTM уже используется для
автоматизации вещания внутреннего
кабельного канала для посетителей. В
заключении следует отметить, что в
логику информационного канала хорошо
укладывается, и потому в данный момент
уже интегрирована система
визуализации SMS-чата. Но об этом
подробнее мы раскажем ниже.
Оформление
передач прямого эфира на примере «Прогноза
погоды».
В качестве примера оформления передачи
прямого эфира рассмотрим «Прогноз
погоды». В таких передачах обычно
необходимо показать диктора на фоне
карты погоды, вывести титры с
названиями населённых пунктов и
значений температуры, логотип канала,
анимированные символы в виде облаков,
солнца и т.п., логотип спонсора,
показания часов и др.
Использование реальных рисованных
карт и декораций достаточно трудоёмко
и выглядит довольно архаично,
применение больших плазменных панелей
высокой яркости с изображениями карт
за спиной диктора помимо непомерно
больших расходов приводит к
техническим неудобствам, таким как
блики на поверхности от источников
света, тени от объектов съёмки,
невозможность использования яркого
освещения, необходимого в студии, да и
для вывода изображений на плазменную
панель требуется компьютер.
Традиционный микшер даёт низкое
качество перехода «картинка-актёр»и не
позволяет одновременно работать с
другими элементами оформления и
двухплановыми декорациями. Наиболее
логичным вариантом решения проблемы
является «прокеивание» на компьютере
фона диктора в видеосъемке и замещения
его виртуальными декорациями - картами
погоды, предварительно нарисованными
на компьютере. Использование NLE систем
для таких программ слишком трудоёмко и
неудобно, т.к. не позволяет делать «прокеивание»
в «живом» видеосигнале, да и качество
получаемого результата оставляет
желать лучшего из-за артефактов по
контуру актёра вследствие
несовершенства алгоритмов компрессии.
И наконец наверное самое главное:
приведённые выше варианты не позволяют
управлять всем процессом из единой
программной среды.
Для решения именно
такой задачи предназначен блок рир-проекции
реального времени в
видеокомпозиционных системах AKULA VTM.
Заметим, что функция рир-проекции в
составе такого устройства обойдётся в
несколько сот долларов, в то время как
за отдельный блок рир-проекции
придётся заплатить не менее двух тысяч.
Компактность, простота, удобство
управления всего одним человеком и
невысокая цена – вот основные
достоинства такого подхода. Заранее
готовится сценарий, в котором
прописана последовательность вывода
текста, изображений карт, логотипов и
различных элементов оформления.
Используя двухмониторный режим,
оператор в дальнейшем имеет
возможность редактирования сценариев
с предварительным просмотром на
отдельном ТВ мониторе, не останавливая
вывода других сценариев в программный
канал. При работе с рир-проекцией
главное - это правильно расположить
актера и создать оптимальные условия
освещения в студии. В качестве фона, как
правило, выбирается ярко синий или
зелёный цвет. Удобная программная
оболочка позволяет сделать точную
настройку системы на гамму вырезаемых
цветов быстро и максимально
качественно. Результат работы
сохраняется в специальный файл. Далее
перед эфиром его нужно только
загрузить. Предварительно следует
подготовить фоновую картинку на
компьютере, например, карту погоды. В
качестве фона могут быть использованы
не только статические изображения, но и
динамически меняющиеся многослойные
композиции или анимация. При включении
эффекта "хромакей" система AKULA VTM
замещает фон диктора на компьютерную
картинку. Это может быть сделано по
команде с клавиатуры, либо из заранее
подготовленного сценария. Перед
актёром может быть наложен, например,
логотип канала. Таким образом, актёр
оказывается между двумя слоями
компьютерных изображений (см. рис.2). За
актером и перед ним могут
располагаться дополнительные
графические слои, например, содержащие
изображения облаков. Каждое облако
может быть выполнено в виде отдельного
графического слоя со своим сценарием
поведения: тип эффекта появления и
исчезновения, скорость движения, время
вывода на экран и др. В результате вы
получаете изображение актёра в
обрамлении движущихся облаков.
Графический слой может представлять
собой анимированный объект, например,
как в случае с движущимся облаком,
можно задать изображение с
изменяющимися значениями температуры.
Причем выдача таких значений или любой
другой информации может быть
синхронизирована с выдачей блока
информации о погоде в определённом
регионе, сменой изображения на карте и
т.п. Параллельно может выдаваться
бегущая строка с какими-либо
сообщениями и даже с оперативно
поступающей внешней информацией. Титры
могут выдаваться как перед актёром, так
и за ним. На программном уровне
количество графических слоев может
быть любым и ограничено только
производительностью компьютера. Фон за
актёром так же может изменяться в
реальном времени, например, если он
анимирован или в сценарии
предполагается переход к другому
изображению с использованием одного из
более чем 300 спецэффектов. В системе
AKULATELE в качестве фона диктора также
могут выступать видеоблоки,
воспроизводимые по расписанию. За
небольшую доплату можно приобрести
датчик для автоматизированного вывода
показаний температуры. Подобный подход
можно использовать в любой программе
прямого эфира, где есть ведущий в
студии и требуется смена декораций.
Система визуализации показаний
температуры AkulaThermo.
Для вывода
показаний температуры в эфире
предлагается новая версию
термодатчика AKULATHERMO v.2.0 USB. Датчик
представляет собой современное
компактное и надёжное устройство, для
совместной работы с платами AKULA VTM.
Новый датчик имеет расширенный
диапазон измеряемых температур от –55°C
до +125°C и точность измерения
температуры, не менее ±0.5°C. Датчик не
требует дополнительного питания, и
может быть удалён на 50-100 м от
компьютера без использования
специальных усилителей. Предусмотрена
возможность попеременного вывода в
эфире показаний температуры и времени.
Существуют расширенные варианты
комплектации, использующие несколько
датчиков. При этом появляется
возможность производить:
-
дублирование показаний датчика на
случай аварийного выхода из строя
- переключение с одного датчика на
другой, например, при нагреве солнцем
разных сторон здания
- повышение достоверности измерения
температуры путем измерения в разных
точках с последующим вычислением и
визуализацией среднего значения
- автоматическое обнаружение и
отключение датчика, дающего сбойные
показания
- возможен вариант одновременного
вывода нескольких значений
температуры.
Системы
телефонного голосования и
визуализации SMS-чата.
Конкуренция
между региональными телевизионными
каналами становится всё более активной,
зритель становится всё более
взыскательным. Сегодня чтобы привлечь
зрителя и удержать его внимание,
зачастую недостаточно просто найти
интересный материал и правильно его
подать, необходимо вовлечь зрителя в
происходящее на экране, дать ему
возможность почувствовать себя
участником событий, влияющим на
результат решения, обсуждения,
действия, разворачивающихся по ходу
передачи. Давно известный метод «звонка
в прямой эфир» не отвечает современным
требованиям охвата аудитории,
интенсивности взаимодействия с нею,
современным техническим возможностям,
и, в конце концов, стоимости эфирного
времени. Следует также учитывать и
психологический фактор – не каждый «решится»
на разговор в эфире.
Да и количество вовлечённых таким
образом людей исчисляется единицами, а
в современном телевидении всё более
важное место занимает оперативный
анализ мнений широких масс зрительской
аудитории. Как же быть? Одним из
эффективных способов такого анализа
может явиться телефонное голосование,
при котором зрителям предлагается
несколько вариантов ответов на
поставленный вопрос. Каждому варианту
ответа ставится в соответствие
телефонный номер. Зритель выражает
свое мнение по теме голосования,
позвонив по одному из указанных
номеров. Результаты голосования
сообщаются зрительской аудитории
путем формирования ТВ изображения
цифровых значений и графических
диаграмм, меняющихся в процессе
голосования.
Рассмотрим
AkulaPhone, аппаратно-программный комплекс
на базе популярной
видеокомпозиционной системы AKULA VTM,
предназначенный для получения,
обработки и визуализации результатов и
хода телефонного опроса в ТВ эфире.
Система состоит из отображающего и
принимающего модуля, которые в базовом
варианте расположены в одном
компьютере, но возможен сетевой
вариант, когда отображающий и
принимающие модули располагаются в
разных, удалённых друг от друга
компьютерах, и взаимодействуют по
локальной сети или через Интернет.
Принимающий модуль автоматически
регистрирует входящий звонок, после
чего линия освобождается для
следующего звонка. Обработка
количества принятых звонков
производится в реальном масштабе
времени. Результаты статистической
обработки передаются в отображающую
часть комплекса. Отображающая часть
комплекса представляет собой
компьютер с установленной системой AKULA
VTM, работающей под управлением
программы Alpha Pro AE Extended. На выходной
видеосигнал накладывается графическое
изображение, обновляемое после каждого
принятого звонка. Отличительными
особенностями системы являются
простота настройки и управления в
сочетании с доступной ценой,
отличающей все продукты AKULA VTM. Теперь
любая региональная телекомпания с
самым минимальным бюджетом может
позволить себе производство
собственных программ с элементами
интерактивного общения со зрителями.
Следует отметить также уникальные
возможности художественного
оформления процесса голосования (рис.3),
среди них: использование любых шрифтов
и цветов; построение многослойных
композиций, прямоугольных областей
фона, рамок с текстом и рамок с
графическими файлами; вывод логотипа
студии и титров за и перед диаграммой
опроса; заполнение внутренних областей
символов, построение разнообразных
теней, окантовок с использованием
градиентов и текстур с включением
изображений; возможность перемещения
диаграммы результатов опроса в 3-х
координатах; около 300 эффектов вывода
графической информации на экран и
многое другое.
В одном
случае такая технология может быть
эффективно использована только для
привлечения зрительского внимания к
передаче, а в другом - позволяет
телеканалу ещё и зарабатывать на
приёме платных телефонных звонков при
голосовании. Во втором случае
необходим специальный договор с
телефонной компанией. Иногда такие
услуги предлагаются в комплексе с
обработкой результатов голосования
компанией-посредником, имеющей
договор с телефонным оператором. Такой
сервис обходится достаточно дорого,
особенно при регулярном использовании.
Кроме того не учитывается реальная
коммерческая эффективность
использования голосования в
конкретной передаче, т.к. будущий
рейтинг новой программы, а тем более
активность рекламодателей трудно
просчитать заранее. Гораздо удобнее
иметь свой комплект оборудования для
интерактивных опросов и ни от кого не
зависеть. Например, 4-х канальная
система голосования AkulaPhone обойдётся
всего в 1,5 тыс. долларов и обеспечит
прием, регистрацию и вывод результатов
опроса в эфир до четырех вариантов
ответа на вопрос с графическим
оформлением. Поддерживаются
определение номера абонента,
фильтрация повторных звонков,
автоответ в линию, эмуляция опроса. При
этом телеканал сам может решить, в
какой передаче брать за звонки деньги,
а в какой – нет. Типичный пример: в
избирательных компаниях эфирное время
оплачивает штаб кандидата, который
заказывает бесплатное голосование с
целью привлечения внимания
потенциальных избирателей.
Ещё проще и
привычнее особенно для молодого
поколения отправить СМС-сообщение со
своего мобильного телефона. Как
показывает опыт центральных каналов,
молодые люди довольно охотно «назначают
друг другу встречи» в эфире таких
программ: многим интересно посмотреть,
что напишут их друзья в эфире, а также
самим разместить своё «публичное»
сообщение. Такая возможность является
«золотой жилой» для небольших
музыкально-развлекательных каналов,
транслирующих в основном музыкальные
видеоролики и рекламу, и испытывающие
проблемы с производством собственных
программ, т.к. позволяет разнообразить
вещание: не каждый способен целый день
смотреть одни музыкальные клипы.
Помимо привлечения к трансляции
определённых групп зрительской
аудитории подобный подход позволяет
телеканалу дополнительно зарабатывать
на приёме и визуализации СМС-сообщений
в виде телевизионного чата, по форме
аналогичного тому, к которому привыкли
пользователи сети Интернет. В этом
случае стоимость такого сообщения для
отправителя оценивается в сумму
большую нежели стоит обычное сообщение,
а полученная прибыль делится между
телеканалом и провайдером,
обеспечивающем сотовую связь.
Управление выводом – очень простое.
Сообщения поступают в специальное окно
для модерации, где они могут удалены,
исправлены или отправлены на вывод в
эфир без изменений. Можно изменить
шрифт, цвет фона, задать скорость
отображения. Вывод сообщений возможен
в виде «бегущей строки», «барабана» или
просто статичного текста. Предусмотрен
также автоматический режим и режим
эмуляции принятых сообщений.
Визуализация
показаний часов.
Для вывода
показаний времени на телевидении
традиционно использовались
специализированные генераторы часов. С
развитием компьютерных систем
знакогенерации необходимость в таких
устройствах отпала: любой самый
изысканый дизайн создаётся в
компьютерной программе, а источник
точного времени – всегда под рукой. AKULA
VTM в сочетании с ПО знакогенерации Alpha Pro
AE Extended позволяет выводить показания
времени в цифровом и стрелочном виде,
остаётся только предварительно
заготовить изображения стрелок в виде
файлов. На самом правом кадре Рис.3
AKULA VTM выводит показания часов на ТВ
Азербайджана. Кроме того с появлением
новой версии системы автоматизации
AKULATELE v.2.1 вообще отпала необходимость в
использовании какого-либо
специализированного ПО для вывода
стрелочных и цифровых часов, т.к. эти
функции в самом развёрнутом виде
встроены в саму программу, в частности
имеется возможность воспроизведения
стрелочных часов на анимационном фоне
и на фоне видеофайла.
Смирнов
А.В
AKULA VTM
Опубликовано в № 5
журнала “625”в сокращении
|
